APÉNDICE – FILTRACIÓN DE AIRE
HYPERTHERM Sistemas de Corte por Plasma
4/14/98
FILTRACIÓN DE AIRE DESDE UN COMPRESOR
La pureza del gas es crítica para optimizar la vida útil de las piezas consumibles, y para producir la más alta
calidad de corte que pueda obtenerse con el equipo de plasma Hypertherm.
Tanto el aire para plasma como el aire del gas protector deben estar limpios, secos y sin aceite, y el aire debe
suministrarse a la presión y flujo especificados para cada sistema de plasma. Si el suministro de aire contiene
humedad, aceite o partículas de polvo, tanto la calidad del corte como la duración de las piezas consumibles van a
disminuir, lo cual aumentará los costos de producción.
Para optimizar tanto la vida útil de las piezas consumibles como la calidad del corte, Hypertherm recomienda sacar
las impurezas del suministro de aire mediante un proceso de filtración de tres etapas para compresor de aire.
Procedimento
1. La primera etapa de filtración deberá extraer por lo menos 99% de las partículas y líquidos de 5 micrones o
más. Hypertherm recomienda el filtro de Hankison serie “C” o “T” Centriflex Air Separator/Filter – o un producto
con especificaciones similares de otro fabricante – para utilizar con los sistemas plasma de Hypertherm.
2. La segunda etapa debe ser un filtro tipo coalesciente para extraer aceite. Este filtro deberá extraer 99.99% de
las partículas de 0,025 micrones o más grandes. Hypertherm recomienda el filtro de Hankison serie “A”
Aerolescer Filter – o un producto con especificaciones similares de otro fabricante – para utilizar con los
sistemas plasma de Hypertherm.
3. La tercera y última etapa de filtración consistirá de un filtro adsorbente de carbón activado que extraerá
99,999% de aceite o hidrocarbonos que no han sido atrapados en las etapas previas de filtración. Hypertherm
recomienda el filtro de Hankison serie “H” Hypersorb Filter – o un producto con especificaciones similares de
otro fabricante – para utilizar con los sistemas plasma de Hypertherm.

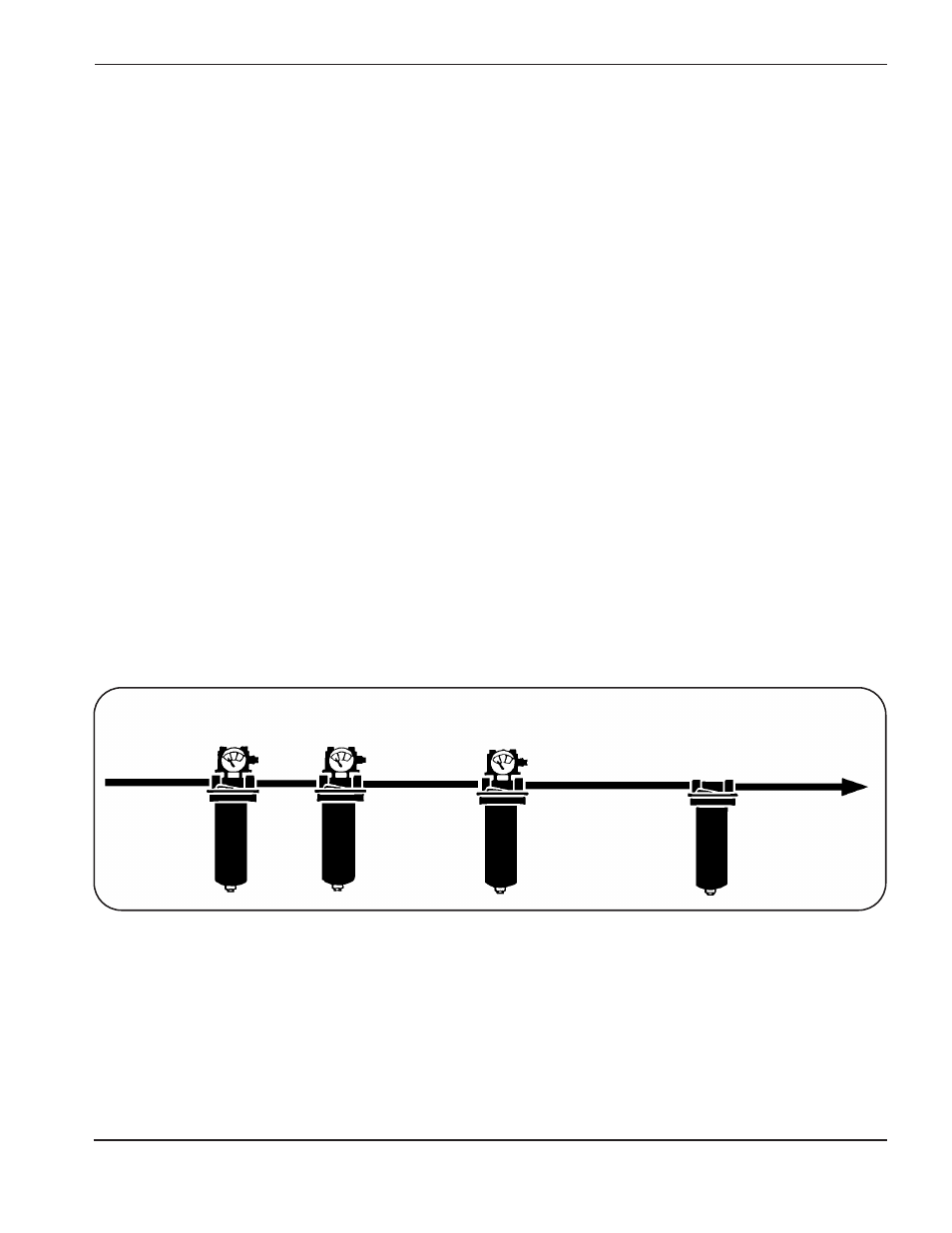

Instalación de filtración en tres etapas
del
suministro
de aire
al sistema de
plasma
Serie C o T
(agua y partículas)
Serie A
(aceite)
Serie H
(vapor de aceite)
