APENDICE D
7
d-2 HySpeed HT2000LHF Manual de Instrucciones

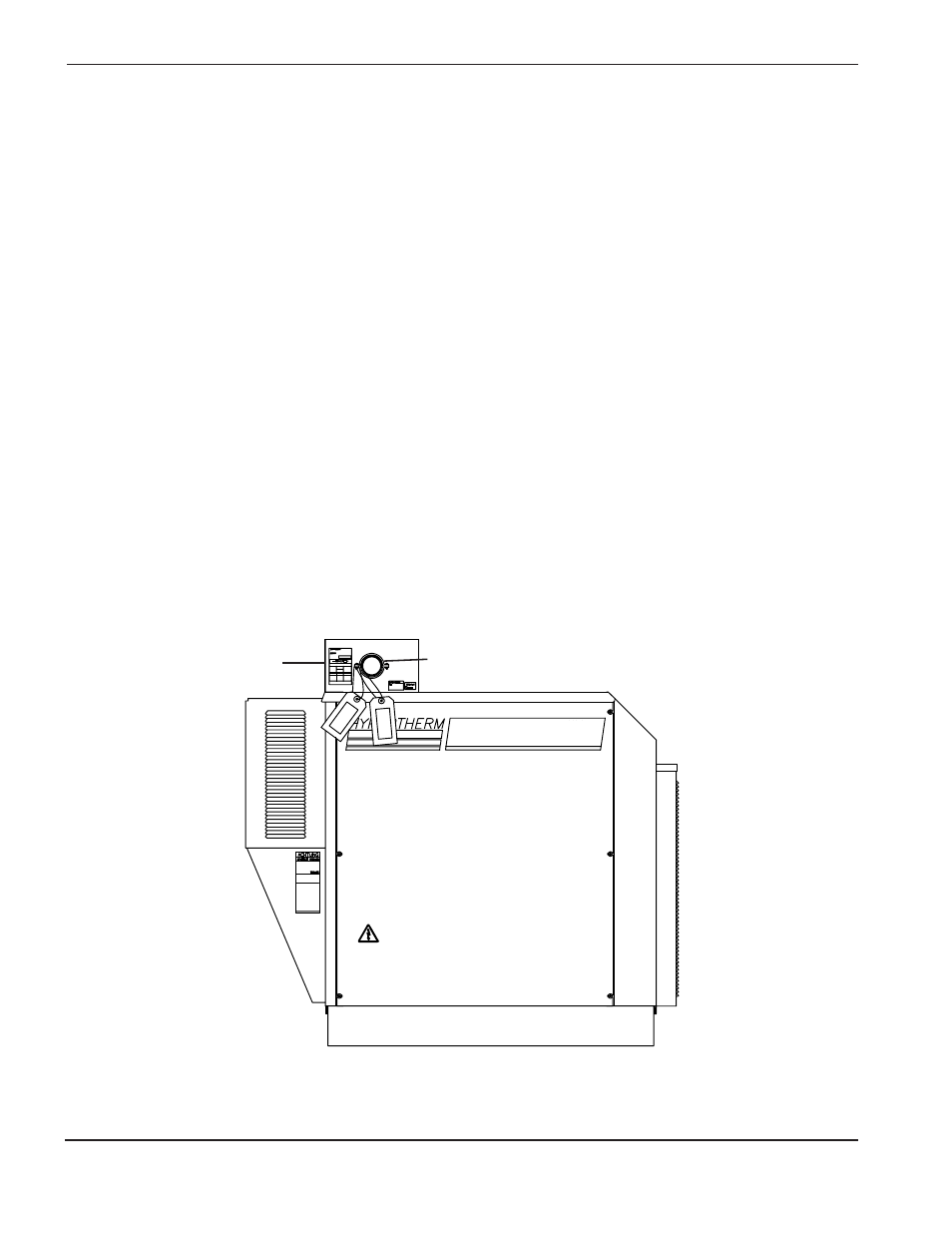

Figura d-1 Fuente de poder HT2000LHF con filtro EMI – Vista lateral
Cable de alimentación
El usuario debe proveer el cable de alimentación. La instalación y especificación final del cable de alimentación
debe ser responsabilidad de un electricista calificado y de acuerdo a los códigos nacionales y locales aplicables.
Ver también Alimentación de electricidad en pag. i para más recomendaciones de blindaje del cable de
alimentación.
Conexión del cable de alimentación
Conecte un extremo del cable de alimentación primero al filtro EMI y luego conecte el otro extremo al interruptor
principal de línea.
Fuente de poder
1. Localice el filtro EMI en la parte superior posterior de la fuente de poder (ver Fig. d-1).
2. Destornille los 4 tornillos que aseguran la cubierta del filtro y quite ésta para acceder a las conexiones de
voltaje de entrada en TB1 (Fig. d-2).
3. Inserte el cable de alimentación a través del protector de cable (Fig. d-1).
4. Conecte los hilos L1 a U, L2 a V, y L3 a W, terminales de TB1 (Fig. d-3). Asegúrese de que todas las
conexiones estén apretadas para evitar calentamiento excesivo.
5. Conecte el cable de tierra a la terminal marcada PE en TB1 (Fig. d-3).
Filtro EMI
Pinza de protección de cable
HySpeed HT2000LHF
