Harken 2625 57 mm Ratchamatic Block - Manual (Página 3)

Pieza No.
HFS889
1 2
Tensado en ángulo recto, extremo del chicote en el arraigo
Para imprimir diagramas más grandes, ver: www.harken.com
Sistemas de tensado con aparejo múltiple
M1004/1-17-11

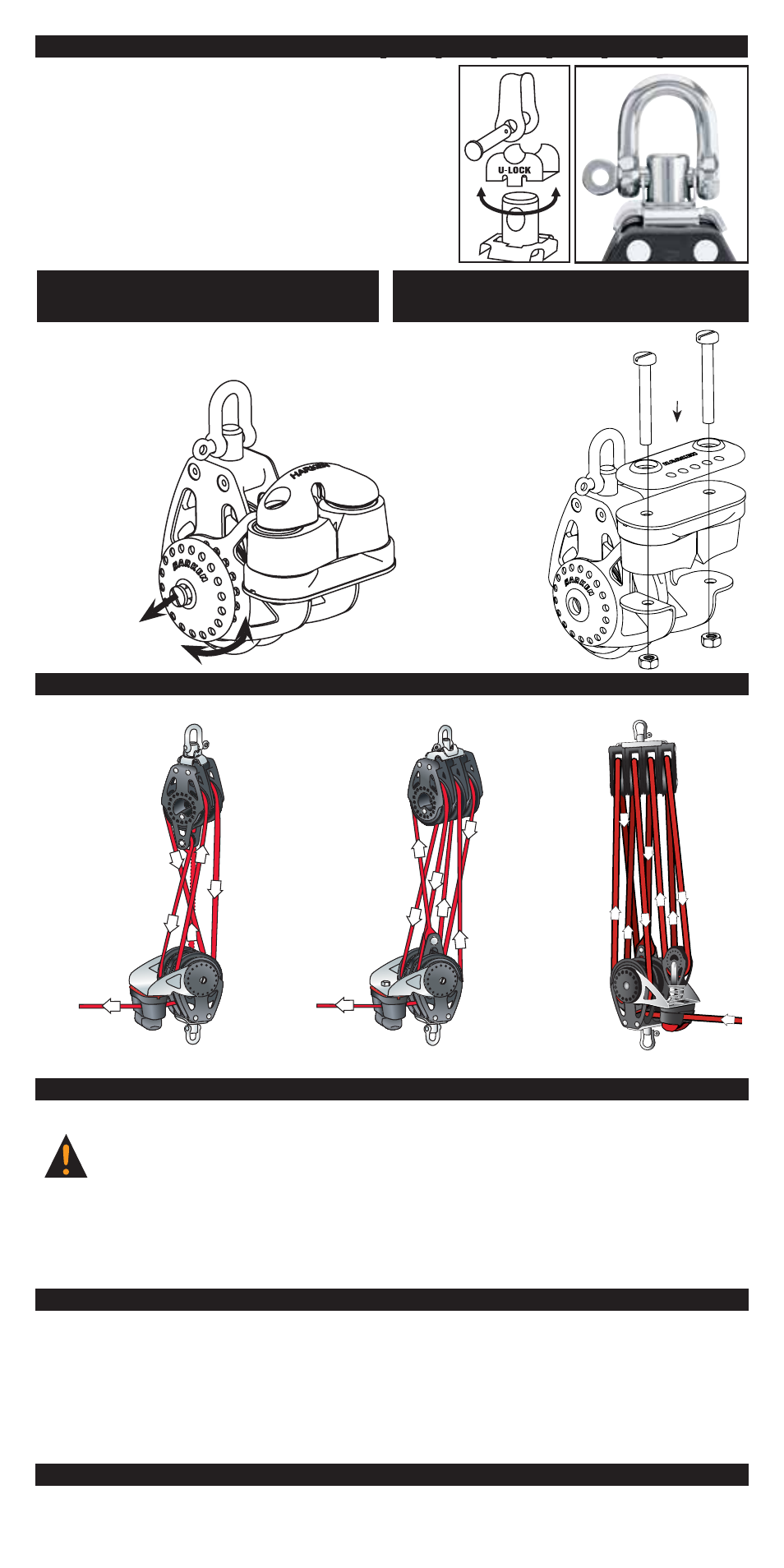

Cierre U-Lock de 3 posiciones – 2629 / 2630 / 2632 / 2634 / 2685 / 2686 / 2687
El Cierre U-Lock de 3 posiciones en Dobles y Triples
permite cambiar la dirección del cabezal en posición
frontal, lateral o que la polea gire libremente. Para
cambiar la dirección del cabezal, quitar el grillete, dar
vuelta al cabezal y colocar el grillete de nuevo. Para
permitir que la polea gire sobre su eje, retirar el cierre
U-Lock.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
1
2
3
5
6
7
8
4 5:1 6:1 8:1
Para Información adicional sobre Seguridad, Mantenimiento y Garantía, visitar la web www.harken.
com o el Catálogo de Harken ® .
El equipo Harken ® está diseñado para un Mantenimiento mínimo. Sin embargo, es necesario realizar
un cierto mantenimiento, para dar mejor servicio y cumplir con la Garantía limitada de Harken ® .
Mantener el equipo limpio y que gire libremente, limpiando con frecuencia con chorro de agua dulce.
Periódicamente limpiar con un detergente suave en solución acuosa. Hacer girar las roldanas para
distribuir de forma uniforme, la solución jabonosa. Lavar con chorro de agua dulce.
Importante: El contacto con algunos Limpiadores de Teca y otras soluciones cáusticas, puede dar
lugar a decoloraciones de partes y no queda cubierto por la Garantía de Harken.
Garantía
Mantenimiento
Inspeccionar la polea y el grillete antes de salir a navegar
Examinar con frecuencia, los grilletes y los puntos de fijación, para comprobar si hay signos de
corrosión, grietas, o estiramientos. Al substituir grilletes, utilizar las piezas originales de Harken,
para mantener la resistencia adecuada. Substituir la línea si es necesario, teniendo en cuenta las
recomendaciones del tamaño máximo.
ADVERTENCIA!: La falta de examinar y de no substituir las piezas de metal dañadas y/o
desgastadas o una línea deshilachada puede ser causa de la rotura de la polea o del
sistema provocando un accidente de forma repentina, desperfectos en la embarcación,
daños corporales o incluso la muerte. Ver www.harken.com para mayor Información
adicional sobre Seguridad.
Ajuste del ángulo de la
Mordaza (Simple/Triple)
Mordaza reversible
(Simple solamente)
1. Quitar los tornillos de la mordaza
2. Montar según se indica. Nota:
utilizar la placa de plástico del
fondo de la mordaza.
3. Apretar los tornillos. No apretar
demasiado los tornillos. Los
gatillos de la mordaza
deben poderse abrir y
cerrar sin fuerte
resistencia.
1. Aflojar el tornillo de la Placa de fijación del brazo soporte
de mordaza y tirar hacia fuera para desengancharlo.
2. Girar el brazo soporte de mordaza hasta la posición
deseada.
3. Presionar la Placa de
fijación hacia adentro
y apretar el tornillo.
Evitar que la roldana
se trabe apretando
demasiado
el tornillo.
