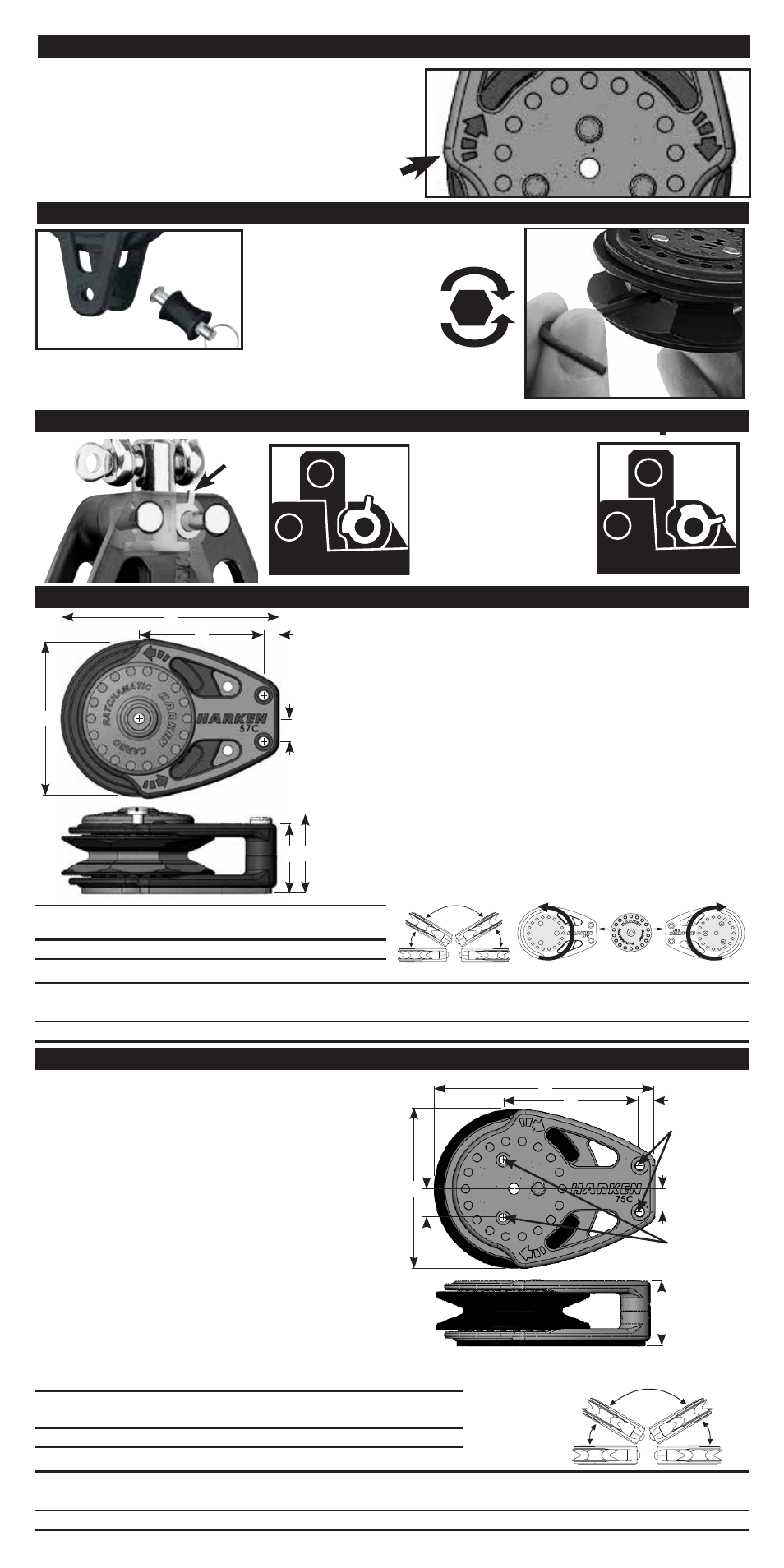

Harken 2625 57 mm Ratchamatic Block - Manual (Página 2)

1 Cerrado
Colocar la polea en la dirección deseada de giro del
winche. Prestar atención al sentido de la flecha para
la dirección de la roldana en modo winche. Invertir
la polea para cambiar de dirección. Utilizar la tabla
inferior o la polea como plantilla. Marcar los agujeros
con un punzón de marcar. Comprobar las marcas
con la polea antes de taladrar. Quitar la polea.
Importante – los agujeros tienen diferente diámetro.
Utilizar dos tamaños de broca para los agujeros de
cubierta. Ver tabla y diagrama. Biselar la boca de los
agujeros de cubierta usando un cuchillo pequeño, para
permitir que el sellador tome forma. Colocar la junta
debajo de la polea. Instalar la polea con los tornillos,
arandelas y tuercas de fijación de acero inoxidable
recomendados. Las Poleas de reenvio Ratchamatic
incluyen, los tornillos de cabeza redondeada, las arandelas y las tuercas, en métrico. Ver tabla.
Tamaño
Polea
Pieza
No.
A B C D E F G
pul mm pul mm pul mm pul mm pul mm pul mm pul mm
75mm 2682 9 /
32
7 2 17 /
32
64 17 /
32
13.5 27 /
64
11 2 15 /
16
75 4 1 /
16
103 1 1 /
4
31
2682 Polea de reenvio
Polea
Pieza No. Tamaño
Tamaño Brocas Tornillo suministrado
x Longitud mm pul
2682 75 mm 4.25 / 5.25 11 /
64
/ 13 /
64
M4 / M5 x 60 mm
Cierre de leva Cam-Lock de 3 posiciones – todas las Ratchamatic Simples
Ajuste del winche
INSERTAR
una llave Allen de
2,5 mm (incluida)
ALINEAR EL AGUJERO
en la roldana con el
fondo de la polea
CARGAS
ELEVADAS
CARGAS
LIGERAS
Quitar el arraigo, para tener
acceso al agujero de ajuste
del winche.
Dirección del winche
La flecha en el lateral de la polea, muestra la dirección
en que la roldana girará en modo winche. Prestar
atención al sentido de la flecha, cuando se tense
una polea o se monte una polea de Reenvio plana.
Quitar la Tapilla redonda de montaje. Colocar la polea en la
dirección deseada de winche (ver el dibujo más abajo). Invertir la
polea para cambiar de dirección. Utilizar la tabla inferior o la polea
como plantilla y marcar los agujeros con un punzón de marcar.
Comprobar las marcas con la polea antes de taladrar.
Retirar la polea y realizar los taladros, utilizando una broca de acuerdo
con la tabla que se describe a continuación. Biselar la boca de los
agujeros de cubierta usando un cuchillo pequeño, para permitir
que el sellador tome forma. Instalar la polea con los tornillos,
arandelas y tuercas de fijación de acero inoxidable recomendados.
No apretar el tornillo central demasiado ya que podría bloquear el
winche. Comprobar la polea después del montaje para cerciorarse de
que el winche engrana suavemente y que el sentido de giro es correcto.
Las Poleas de reenvio Ratchamatic incluyen, los tornillos de cabe-
za redondeada, las arandelas y las tuercas, en métrico. Ver tabla.
2633 Polea reenvio
Medida
Polea
Pieza
No.
A B C D E F G
pul mm pul mm pul mm pul mm pul mm pul mm pul mm
57 mm 2633 7 /
32
6 1 3 /
4
44.5 21 /
64
8.3 3 1 /
4
83 2 1 /
4
57 1 25 1 5 /
32
29
Polea
Pieza No. Medida
Medida taladro Tornillo suministrado
x Longitud mm pul
2633 57 mm 4.25 11 /
64
M4 x 60 mm
C
B A
D
E
F G
1. Palanca de la leva hacia
arriba.Polea bloqueada
en posición frontal
o lateral.
2. Palanca de la leva hacia
abajo la Polea puede
girar libremente.
* Longitud de los tornillos: Agregar al grueso de la cubierta la altura necesaria para la tuerca y la arandela.
* Longitud de los tornillos: Agregar al grueso de la cubierta la altura necesaria para la tuerca y la arandela.
2 Libre
G
B A
F
C
D
E
Broca para el
agujero de Cubierta
5,25 mm ( 13 /
64
")
Broca para el
agujero de Cubierta
4,25 mm ( 11 /
64
")
