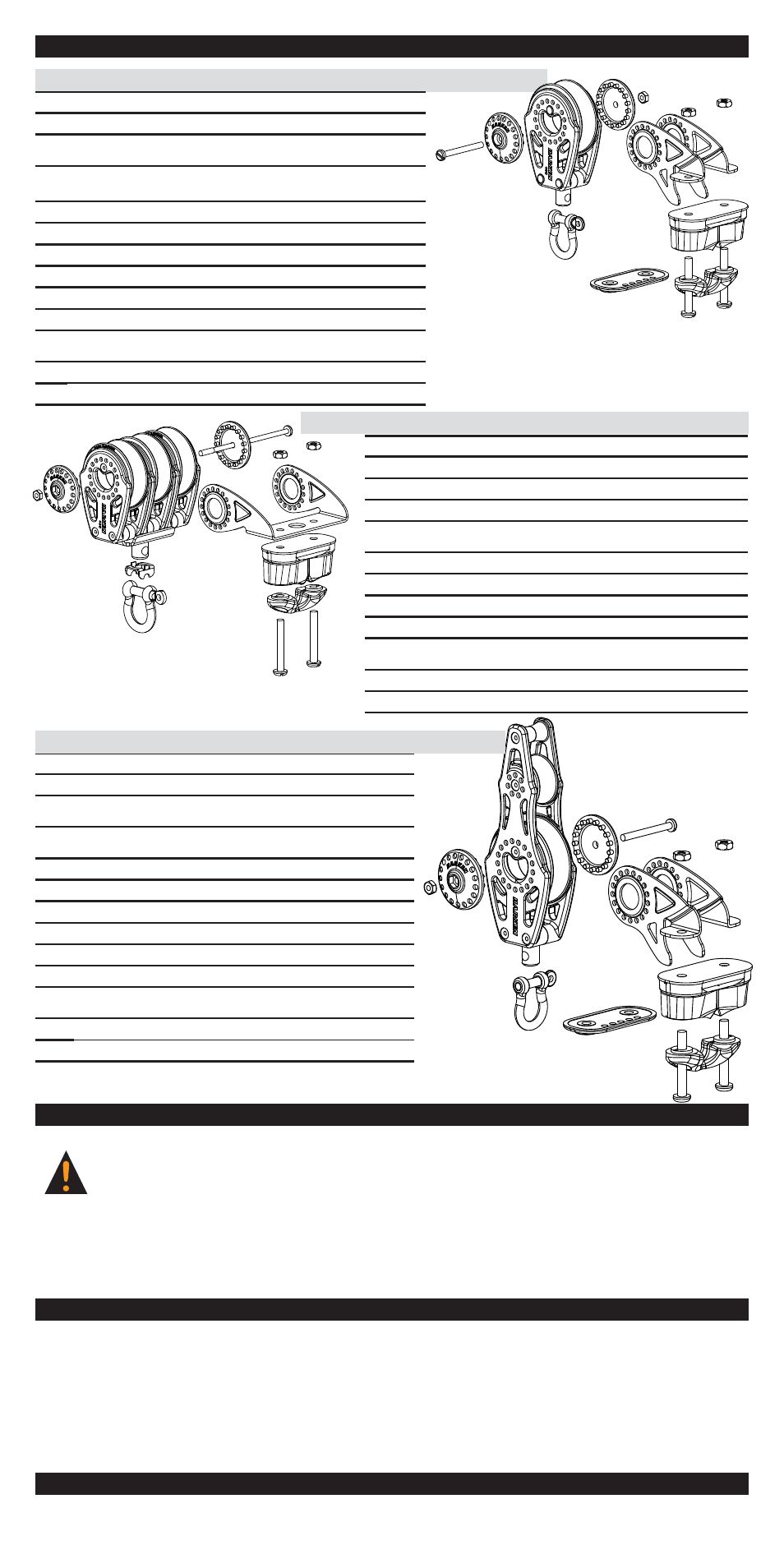

2645/2646 Simple/giratoria/mordaza 423 Carbo-Cam
No. Descripción Cantidad Pieza No.
1 Tornillo cabeza plana M3X30 1 HFS888
2 Arandela del brazo de mordaza
izquierdo
1 H-26265B
3 Arandela del brazo de mordaza
derecho
1 H-27031B
4 Tuerca para arandela M3 1 HFS939
5 Brazo de mordaza izquierdo 1 H-46865
6 Brazo de mordaza derecho 1 H-46866
7 Tuerca para mordaza M4 2 HFS890
8 Mordaza Micro Carbo 1 471
9 Pasacabos Micro negro 1 424B
10 Tornillos cabeza plana para mordaza
M4X30
2 HFS889
11 Placa para invertir mordaza 1 H-27034B
12 Grillete Aro Bajo 4 mm 1 2131
Piezas - 40 mm Carbos con mordaza
No. Descripción Cantidad Pieza No.
1 Tuerca para arandela M3 1 HFS939
2 Arandela izquierda 1 H-26265B
3 Arandela derecha 1 H-27031B
4 Tornillo especial M4X70 para
brazo de mordaza
1 HFS895
5 Brazo de mordaza 1 H-27052C
6 Tuerca para mordaza M4 2 HFS890
7 Mordaza Micro Carbo 1 471
8 Pasacabos negro Micro 1 424B
9 Tornillo cabeza plana
M4 X 30 para mordaza
2 HFS889
10 Cierre U-Lock 1 H-27808A
11 Grillete híbrido de Aro Bajo 5 mm 1 HCP1568
2647/2648 Triple con Mordaza 423 Carbo
9
11
1
2
3
4
5
6
7
8
10
11
1
2
3
4
5
6
7
8
9
10
12
No. Descripción Cantidad Pieza No.
1 Tornillo cabeza plana M3X30 1 HFS888
2 Arandela del brazo de mordaza
izquierdo
1 H-26265B
3 Arandela del brazo de mordaza
derecho
1 H-27031B
4 Tuerca M3 para Arandela 1 HFS939
5 Brazo de mordaza izquierdo 1 H-46865
6 Brazo de mordaza derecho 1 H-46866
7 Tuerca M4 para mordaza 2 HFS890
8 Mordaza Micro Carbo 1 471
9 Pasacabos negro Micro 1 424B
10 Tornillos cabeza plana M4X30
para mordaza
2 HFS889
11 Placa para invertir mordaza 1 H-27034B
12 Grillete Aro Bajo 4mm 1 2131
9
12
1
2
3
4
5
6
7
8
10
11
2657/2658 Polea de violín
M1001/4-15-10
El equipo Harken ® está diseñado para un Mantenimiento mínimo. Sin embargo, es necesario realizar
un cierto mantenimiento, para dar mejor servicio y cumplir con la Garantía limitada de Harken ® .
Mantener el equipo limpio y que gire libremente, limpiando con frecuencia con chorro de agua dulce.
Periódicamente limpiar con un detergente suave en solución acuosa. Hacer girar las roldanas para
distribuir de forma uniforme, la solución jabonosa. Lavar con chorro de agua dulce.
Importante: El contacto con algunos Limpiadores de Teca y otras soluciones cáusticas, puede dar
lugar a decoloraciones de partes y no queda cubierto por la Garantía de Harken.
Garantía
Para Información adicional sobre Seguridad, Mantenimiento y Garantía, visitar la web www.harken.
com o el Catálogo de Harken ® .
Mantenimiento
Inspeccionar la polea y el grillete antes de salir a navegar
Examinar con frecuencia, los grilletes y los puntos de fijación, para comprobar si hay signos de corrosión,
grietas, o estiramientos. Al substituir grilletes, utilizar las piezas originales de Harken, para mantener la
resistencia adecuada. Substituir la línea si es necesario, teniendo en cuenta las recomendaciones del
tamaño máximo.
ADVERTENCIA!: La falta de examinar y de no substituir las piezas de metal dañadas y/o des-
gastadas o una línea deshilachada puede ser causa de la rotura de la polea o del sistema pro-
vocando un accidente de forma repentina, desperfectos en la embarcación, daños corporales o
incluso la muerte. Ver www.harken.com para mayor Información adicional sobre Seguridad.
