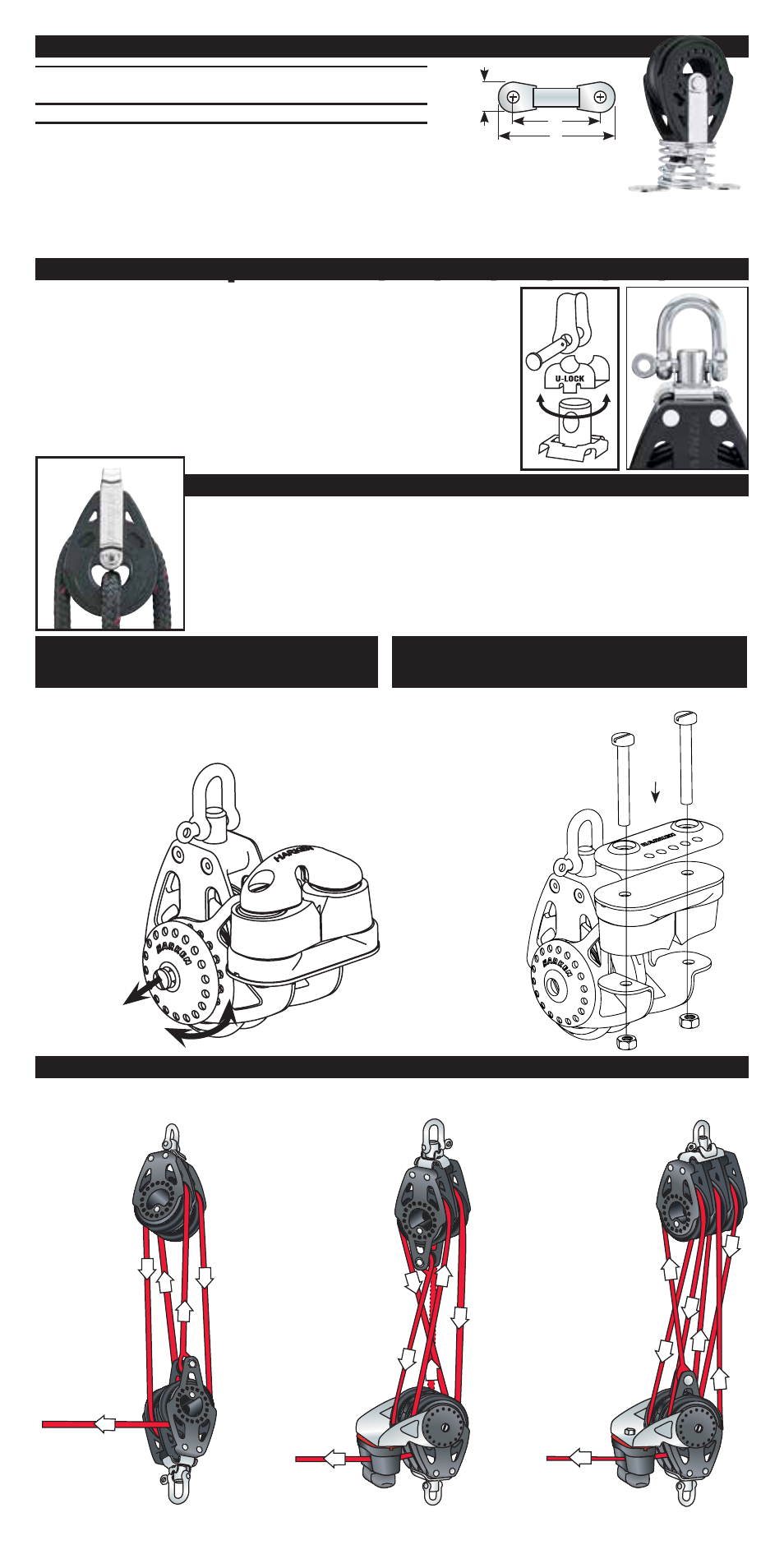

Tensado en ángulo recto extremo del chicote en el arraigo
Para imprimir diagramas más grandes, ver: www.harken.com
Cierre U-Lock de 3 posiciones – 2638 / 2639 / 2640 / 2641 / 2647 / 2648 / 2654
Pieza No.
HFS889
1 2
Ajuste del ángulo de la
Mordaza (Simple/Triple)
Mordaza reversible
(Simple solamente)
1. Quitar los tornillos de la mordaza
2. Montar según se indica. Nota: utilizar la
placa de plástico del fondo de
la mordaza.
3. Apretar los tornillos. No apretar
demasiado los tornillos. Los
gatillos de la mordaza
deben poderse abrir
y cerrar sin fuerte
resistencia.
1. Aflojar el tornillo de la Placa de fijación del brazo soporte
de mordaza y tirar hacia fuera para desengancharlo.
2. Girar el brazo soporte de mordaza hasta la posición
deseada.
3. Presionar la Placa de
fijación hacia adentro
y apretar el tornillo.
Evitar que la roldana
se trabe apretando
demasiado
el tornillo.
Arraigo integral – 2650 / 2652 / 2659
Fijar el extremo del chicote a la boca de la polea para construir un sistema
de 2:1 ó de 3:1.
Sistemas de tensado con aparejo múltiple
2652 Vertical fija
2652
Pieza
No. Tornillos
A B C
pul mm pul mm pul mm
2652 M5 ó #10 PH/RH* 7 /
16
11 1 1 /
4
32 1 11 /
16
43
* Longitud de los tornillos: Agregar al grueso de la cubierta la altura necesaria
para la tuerca y la arandela.
A
C
B
Con el cáncamo como plantilla, marcar los agujeros usando un punzón para marcar.
Quitar la polea y taladrar los agujeros usando una broca de 4,2 mm (11 / 64 "). Biselar
la boca de los agujeros de cubierta, usando un cuchillo pequeño para permitir que el
sellador tome forma. Instalar la polea con los tornillos, arandelas y tuercas de fijación
de acero inoxidable recomendados.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
4:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
4
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
6:1 5:1 4:1
El Cierre U-Lock de 3 posiciones, permite cambiar la dirección del
cabezal en posición frontal, lateral o que la polea gire libremente.
Para cambiar la dirección del cabezal, quitar el grillete, dar vuelta
al cabezal y colocar el grillete de nuevo. Para permitir que la polea
gire sobre su eje, retirar el cierre U-Lock.
