Instalación
Una vez que haya recibido la unidad, revisela e informe inmediatamente al remitente la existencia de algún daño. También
asegurese que todos los accesorios o artículos hayan sido incluidos.
Estos ventiladores extraen el aire directamente alejandolo del lugar, por lo tanto debe analizarse cuidadosamente su lugar o
sitio de instalación. También debe tomarse muy en cuenta la cercanía a otros lugares o peatones que circulan a su alrededor.
El acceso al compartimiento del motor se lleva acabo removiendo los tornillos de la tapa del motor. La cubierta puede ser
removida, cuando se haga, póngala sobre una superficie plana y en una área protegida de vientos fuertes.
El amperaje del motor y los rangos de voltaje deberán ser compatibles al sistema de voltaje y amperaje en donde finalmente se
instalará la unidad. Para las aplicaciones del los modelos CW/CWB, según La NFPA, en aplicaciones para restaurantes, el
suministro de energía eléctrica debe entrar al compartimiento del motor a través del tubo de respiradero. Para otras
aplicaciones no-inflamables el suministro eléctrico puede ser encaminado a través del tubo canalizador ubicado entre la tapa
curva y el compartimiento del motor. Consulte los códigos de regulación locales para los requisitos específicos.
IMPORTANTE: Instalación de la certificación UL762 para las aplicaciones en restaurantes.
Los modelos CWB y CW (con RPMs tipo A, B, y C) son los únicos ventiladores aprobados para este tipo de Instalación. Todos
los demás deben incluir el sufijo “G”. Todos los ventiladores tienen que ser instalados de acuerdo a las especificaciones NFPA
96 y cumplir con los códigos y requisitos locales. La temperatura de operación máxima para estos ventiladores no debe
exceder los 375 F.
PASO 1
PASO 2
PASO 3 PASO 4
1
2
3
1
2

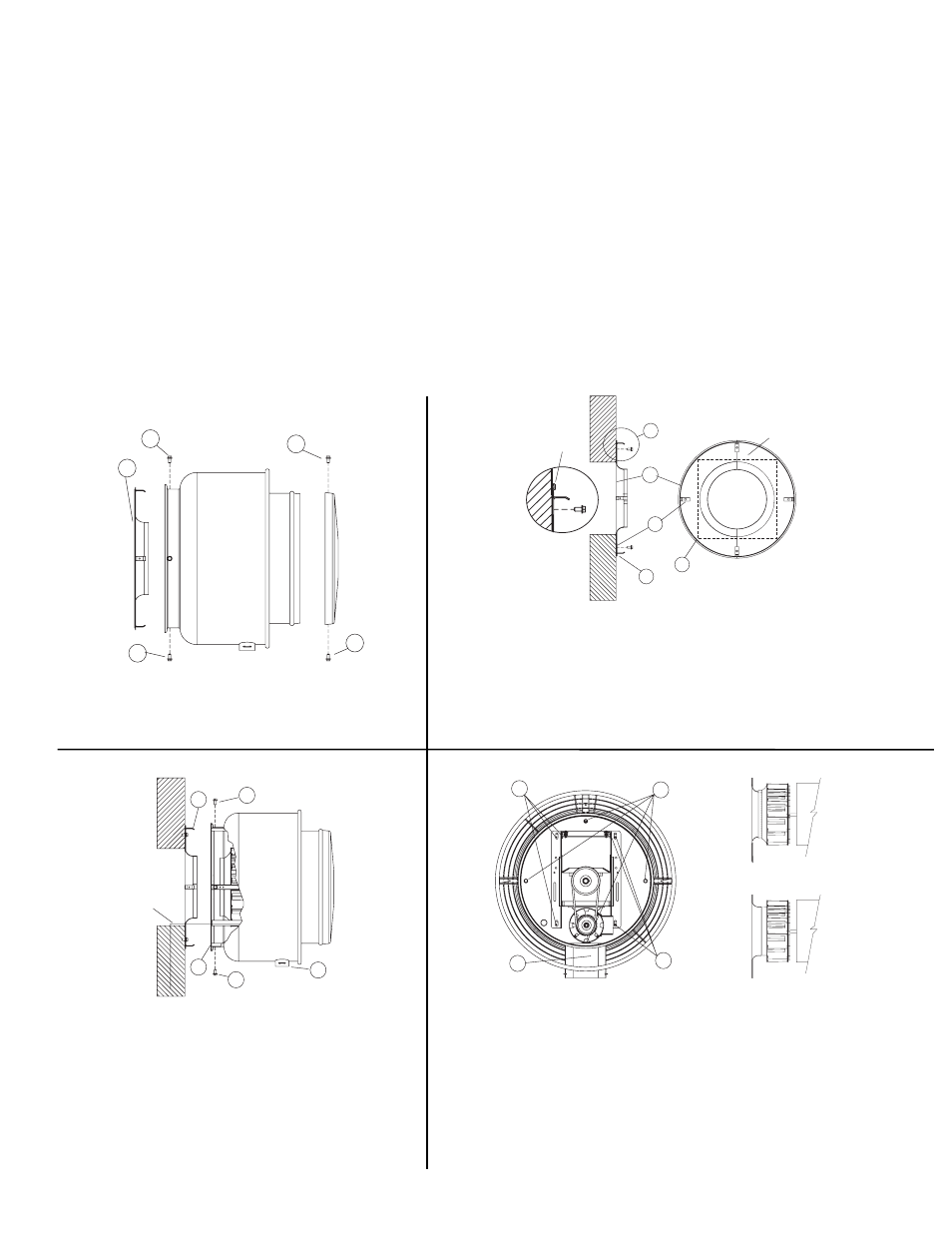

Remueva la base del ventilador quitando los retenedores
marcados con el # (1). Remueva la tapa del compartimiento
para el motor quitando los retenedores marcados con el # (2).
Sellar
Detalles
6
6
5
4
3
TOP
Etiqueta
Detalles
Ubique la base del ventilador (3) en la posición deseada, asegurese que la
base no quede distanciada de la pared. Corte la apertura en la pared (4) como
se muestra en la figura, basandose en las dimensiones obtenidas de la
sección de Datos Dimensionales. Ubique la parte de arriba de la base (decal)
coloquela en la pared. Los retenedores deben sobrepasar los orificios
proporcionados en los soportes de montura (5) ubicados en la base (3). En
superficies no niveladas, la unidad tendrá que ser calzada. (6) La ranura para
la base del ventilador y la pared tiene que ser sellada aplicando secante para
evitar que la humedad se introduzca en el edificio o local.
9
8
9
7
ALAMBRADO
ELECTRICO
10
Una vez instalada la base del ventilador a la pared, proceda a
colocar la unida. Esta debe ser alineada con el tubo de
respiradero (7) apuntando hacia abajo. El alambrado eléctrico
debe ser introducido a través del orificio en el compartimiento
del motor. Los canales de soportes horizontales (8) deben
sobrepasar las abrazaderas de montura (10) situadas en la
base del ventilador, hasta que los orificios de la coraza y las
abrazaderas estén alineados. Vuelva a colocar los
retenedores (9) y aprietelos. A este punto la conexión eléctrica
puede ser instalada. Consulte las autoridades locales para los
códigos específicos requeridos en su área.
11
12
13
13
Modelos CW/CWB 098 - 300
Modelos CW 060 - 095
Durante el envío de la unidad, la posición de la rueda o turbina podría
experimentar desbalances. La alineación debe ir como se muestra en la
figura de arriba (centralizada en la entrada de la unidad) y puede ser
realizada aflojando los retenedores (11) localizados en el compartimiento del
motor. Para las unidades con acople por correa o banda, un balance vertical
adicional puede ser realizado aflojando los cuatro retenedores localizados
en los soportes de la transmisión y los dos retenedores que sujetan los
soportes L (L-brackets) a los soportes de la parte de arriba de la unidad (13).
También, un alineamiento horizontal puede llevarse acabo aflojando los
rodamientos. Si el mantenimiento de la unidad es requerido, puede remover
los componentes potenciales de la unidad (motor, transmisión y turbina o
rueda) removiendo el tubo de respiradero (12) y los retenedores (11).
