Manual de Instalación y Mantenimiento para L120 FCD LMLIM1201-00 2-2
Flow Control Division
Limitorque Actuation Systems
2.2 Identificación del Producto
La placa de características del actuador se encuentra en la parte posterior de la unidad, opuesta al
compartimiento del interruptor límite. La placa contiene la siguiente información:
• El Nombre de Limitorque
• Punto de Fabricación
• Tamaño de la Unidad
• Número de Orden
• Número de Serie
• Etiqueta con Información del Cliente
• Sello CE
La placa de características del motor está localizada en el motor. La placa contiene la siguiente
información:
• Número de Identificación
• Torque de Arranque
• Torque Operativo • Tipo de Cubierta
• R.P.M • Voltios
• Amperios a Carga Completa • Amperios de Rotor Asegurado
• Tipo de Aislamiento • Rendimiento
• Caballo de Fuerza • Factor de Servicio
• Fase • Ciclos
• Código del Motor • Temperatura Ambiente
• Diagrama de Conexiones

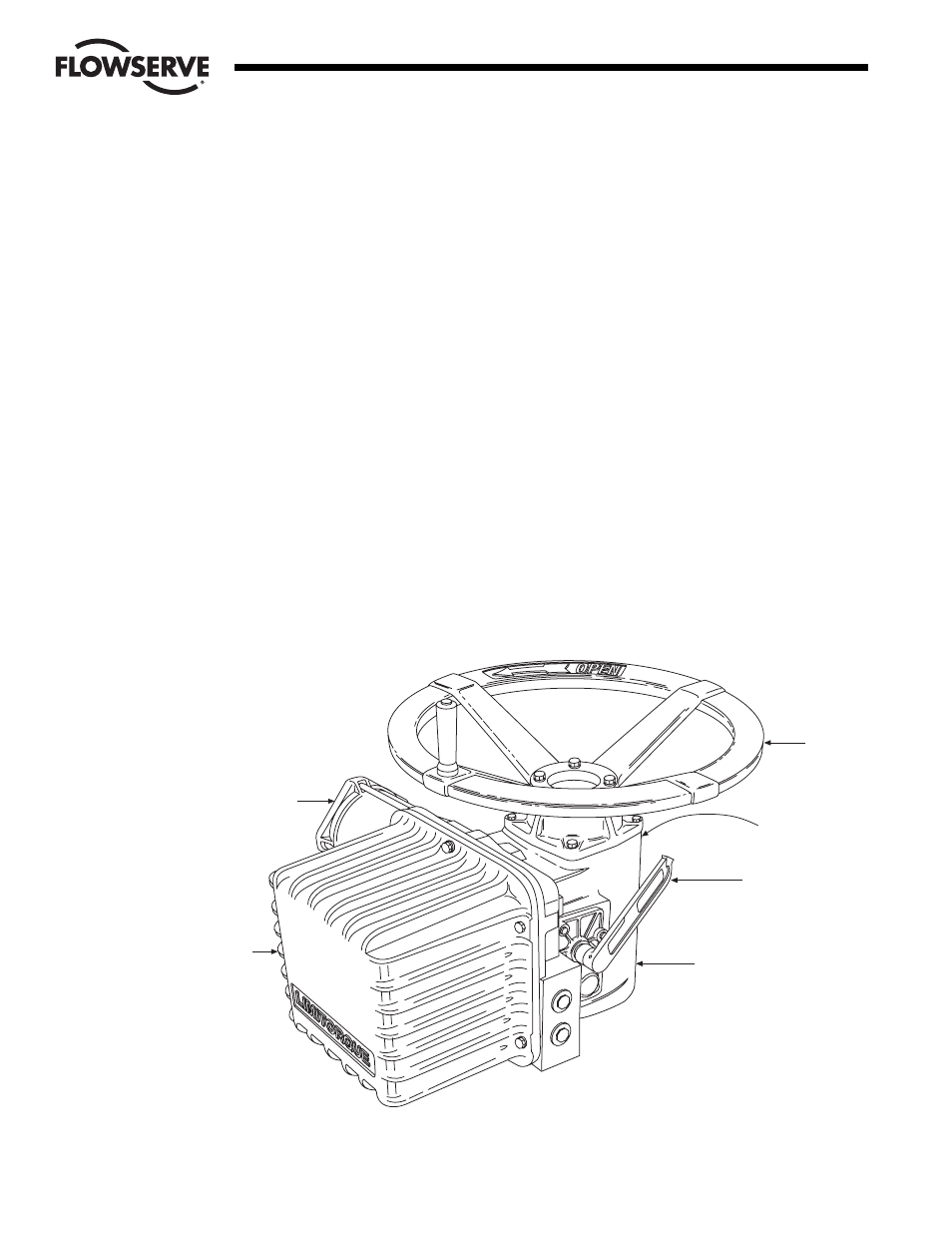

Figura 2.1 – L120-10 a 40
Motor
Compartimiento de
Interruptor Límite/
Controles
Caja Protectora
Palanca de
Desembrague
Rueda
Manual
Placa de Caracterís-
ticas del Actuador
(escondida)
