RECORTADORA
11
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES
SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
1
2
3
4

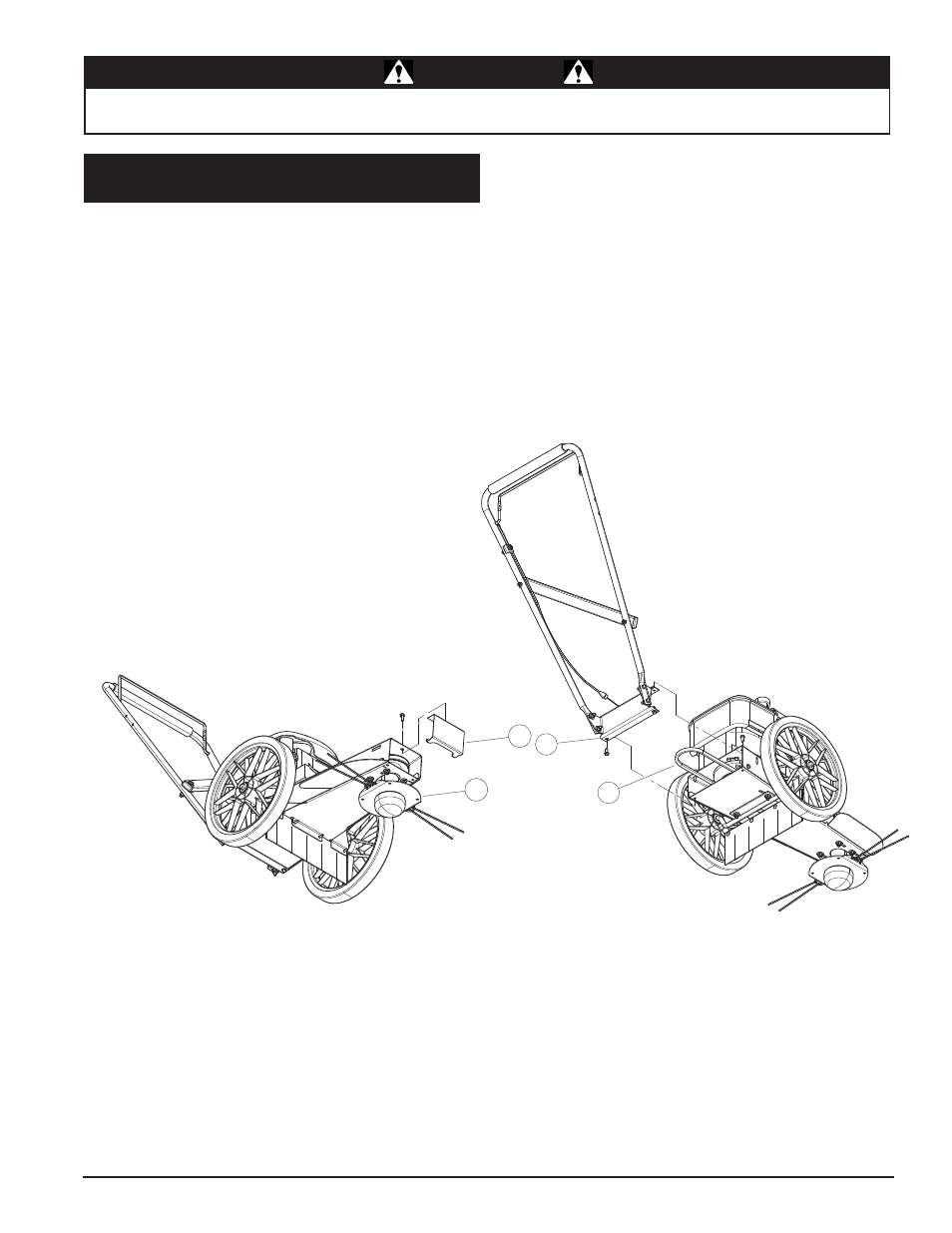

Verifique el estado de la correa de accionamiento anualmente
o después de 30 horas de operación, lo que ocurra primero. Si
las correas están agrietadas, deshilachadas o gastadas, reem-
plácelas siguiendo los pasos que se indican abajo.
1. Apague el motor. Desconecte el cable de la bujía de en-
cendido.
2. Retire la pieza soldada de la cubierta delantera (1).
3. Afloje los cuatro pernos que fijan el cubo del husillo (2) al
bastidor inferior de la recortadora. De esta manera se per-
mitirá que el cubo del husillo y la polea de la recortadora
vinculada se muevan libremente.
4. Retire el canal de soporte del mango (3). Es necesario
aflojar y retirar cuatro pernos.
5. Retire la correa gastada o rota (4). Si la correa está muy
gastada y no se usará nuevamente, córtela para retirarla
más fácilmente.
6. Instale la nueva correa, desde adelante hacia atrás. Colo-
que la correa sobre la polea delantera de la recortadora y
debajo de la polea posterior.
7. Mueva el cubo del husillo insertando un destornillador en
la ranura en la parte posterior del cubo del husillo y aplique
70 lb de presión hacia adelante hasta que la correa esté
tirante. Ajuste los pernos del cubo del husillo.
8. Reemplace la cubierta delantera y asegúrela con pernos.
9. Reemplace el canal de soporte del mango. Los pernos
deben estar asegurados con la cabeza del perno hacia
abajo y las tuercas y la arandela por sobre el cuerpo de la
recortadora.
5.6 VERIFICACIÓN Y REEMPLAZO DE LA
CORREA DE ACCIONAMIENTO
