RECORTADORA
6
Sección
Las siguientes descripciones definen las funciones y controles
de su máquina. Consulte la ubicación de las funciones en la
Figura 3.1.
PARA OBTENER INSTRUCCIONES ADICIONALES SOBRE
LA OPERACIÓN DEL MOTOR, CONSULTE EL MANUAL DEL
MOTOR.
REGULADOR DEL MOTOR
Cambia la velocidad del motor. Mueva el regulador a la
posición FAST (Rápido) en el arranque. Lleve el regulador a
la posición SLOW (Lento) para apagar el motor. El motor está
diseñado para marchar a régimen pleno de revoluciones por
minuto. Opere el motor con el regulador en la posición FAST
(Rápido).
CEBADOR DEL MOTOR
La palanca del regulador abre y cierra la válvula del cebador
en el carburador y enriquece la mezcla de combustible para
arrancar un motor frío. Mueva la palanca del regulador a la
posición CHOKE (Cebador) en el arranque. Al cortar o recor-
tar, la palanca del regulador debe estar en la posición RUN
(En marcha).
3
FUNCIONES Y CONTROLES
VÁLVULA DE CIERRE DE COMBUSTIBLE
La válvula de cierre de combustible abre y cierra la conexión
entre el tanque de combustible y el carburador. Si el motor
está provisto de una válvula de cierre de combustible, para ar-
rancar llévela a la posición ON (Encendido). Cuando el motor
no está en uso, deje la palanca de la válvula de cierre en la
posición OFF (Apagado).
BULBO DE CEBADO
Úselo al arrancar el motor en frío. Pulse 3 veces con firmeza
el bulbo de cebado antes de arrancar.
VARILLA DE CONTROL PARA AUTOPROPULSIÓN
Pone en acción la función de autopropulsión. Tire de la varilla
de control para autopropulsión situada debajo del manillar
para arrancar el modo de autopropulsión.
ARRANQUE DE RETROCESO
Se usa para arrancar el motor. Tome el tirador con firmeza y jale
lentamente hasta sentir resistencia. Después de haber sentido
resistencia, tire de la cuerda rápidamente para arrancar el motor
y evitar el tirón del retroceso.
VARILLA DE CONTROL DE RECORTE
Para arrancar el dispositivo de recorte, tire de la varilla de con-
trol de recorte situada debajo del manillar. Cuando la varilla de
control de recorte está enganchada, el disco de recorte gira.
Suelte la varilla de control de recorte para detener la cortadora de
césped. Espere hasta que el disco de recorte se haya detenido
para inspeccionar o realizar tareas de servicios en la cortadora
de césped.
PALANCA DE CAMBIOS
TODOS LOS MODELOS PARA AUTOPROPULSIÓN
Usada para regular la velocidad de recorte. La posición 1 es la
más lenta y la posición 3 es la más veloz. La velocidad en el
suelo varía entre 1 y 2 mph (1,6 y 3,2 km/h).
MANIJA DE CONTROL DE INCLINACIÓN
Se usa para regular el grado de inclinación para el cabezal y
el cuerpo de recorte cuando se usa la función de Inclinación
descentrada (OCT).

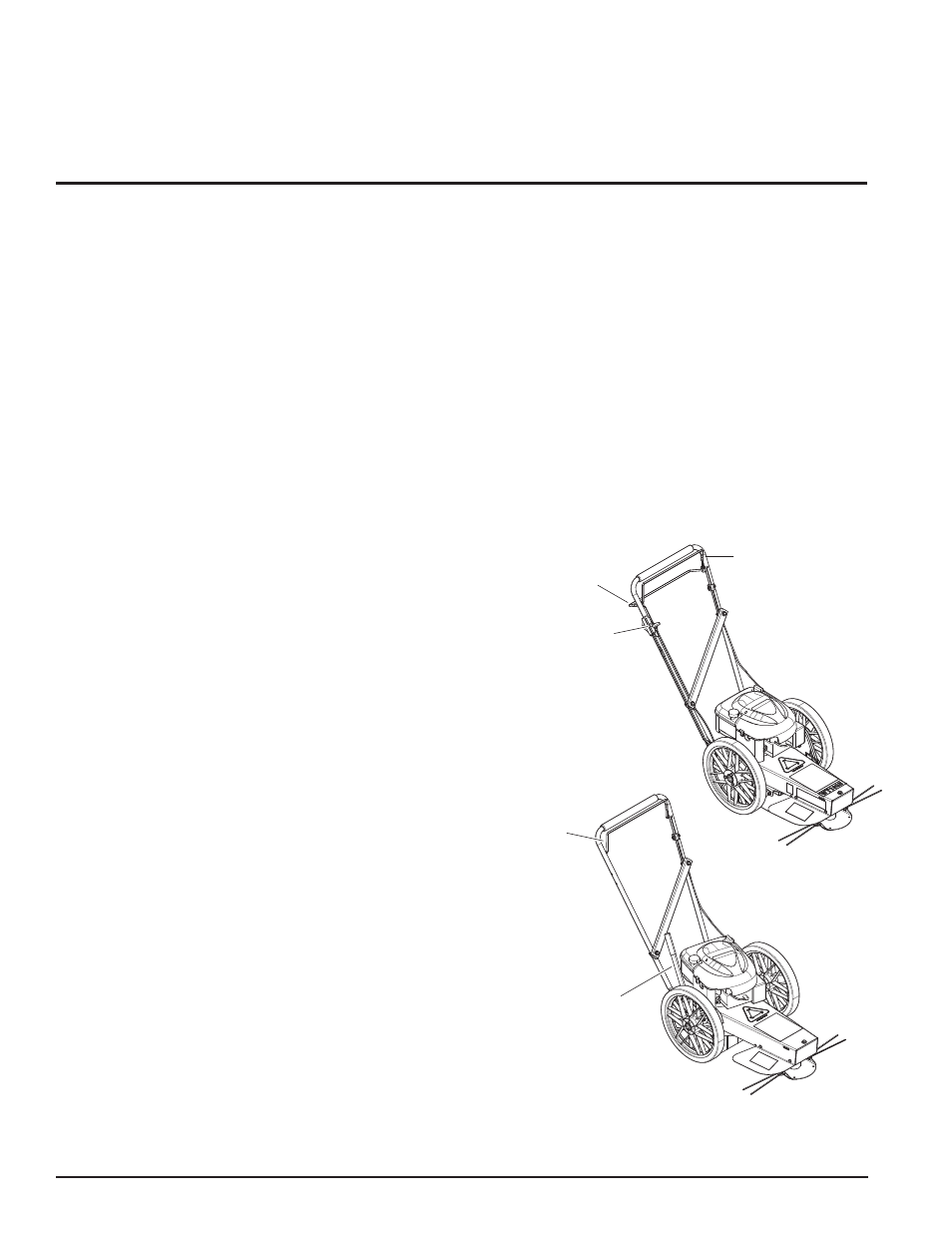

Figura 3.1 - Ubicaciones de las funciones
MODELOS WT190S
MODELOS WT190
VARILLA DE CONTROL
DE RECORTE VARILLA DE CON
TROL PARA AUTO
PROPULSIÓN
PALANCA DE
CAMBIOS
MANIJA DE CONTROL
DE INCLINACIÓN
VARILLA DE CONTROL
DE RECORTE
