OPERACIÓN
Modelos: Todos los modelos para inclinación
Esta función OCT permite recortar en lugares de difícil acceso.
Esta función permite que el cabezal y el cuerpo de recorte se
inclinen para recortar cerca del suelo. El grado de inclinación
depende del ajuste seleccionado en la manija de ajuste de altura
situada a la derecha de la recortadora sobre ruedas. Para poner
en marcha la función OCT, simplemente mueva la manija hacia
uno de los cuatro ajustes disponibles.
1. Nivel: La manija de regulación de altura está en la posición
más cercana a la parte trasera del dispositivo de recorte.
2. 5,4 grados: La manija de regulación de altura está en la
segunda posición a partir de la parte trasera del dispositivo
de recorte.
3. 10,3 grados: La manija de regulación de altura está en la
tercera posición a partir de la parte trasera del dispositivo
de recorte.
4. 13 grados: La manija de regulación de altura está en la
posición más cercana a la parte delantera de la máquina
para dar inclinación máxima.
Modelos: Todos los modelos para empujar
La recortadora sobre ruedas se puede regular para cortar en
ángulo. Esto permite que la máquina pueda recortar en lugares
de difícil acceso. En este modelo el recorte paralelo es regulable
2 pulgadas (51 mm) hacia la izquierda. El cuerpo de recorte gira
sobre el eje. Para regular el ajuste de recorte paralelo:
1. Afloje la tuerca derecha del eje situada en la parte inferior
del dispositivo de recorte directamente detrás del semieje
(Figura 4.1).
2. Levante la rueda derecha y tire hacia atrás. La rueda y el
eje girarán hacia atrás por una ranura realizada en la parte
inferior del bastidor de recorte.
3. Apriete la tuerca aflojada en el Paso 1.
4. Cuando termine de usar la función de recorte paralelo, afloje
la tuerca derecha del eje, y empuje el eje hacia adelante a
su posición original.
5. Apriete el perno derecho del eje y siga recortando o cortando
normalmente.
Modelos: Todos los modelos para autopropulsión
La recortadora sobre ruedas se puede usar en modo manual o
con autopropulsión.
1. Tire de la varilla de control para autopropulsión situada
debajo del manillar para poner en marcha la función de
autopropulsión.
2. Regule la velocidad de recorte con la palanca de cambios.
La posición 1 es la más lenta y la posición 3 es la más
rápida. La velocidad en el suelo varía entre 1 y 2 mph (1,6
y 3,2 km/h).
3. Opere la cortadora de césped con cuidado y siguiendo las
instrucciones.
4. Para detener la cortadora de césped suelte la varilla de
control para autopropulsión.
5. Para detener el motor, suelte la varilla de control del recorte.

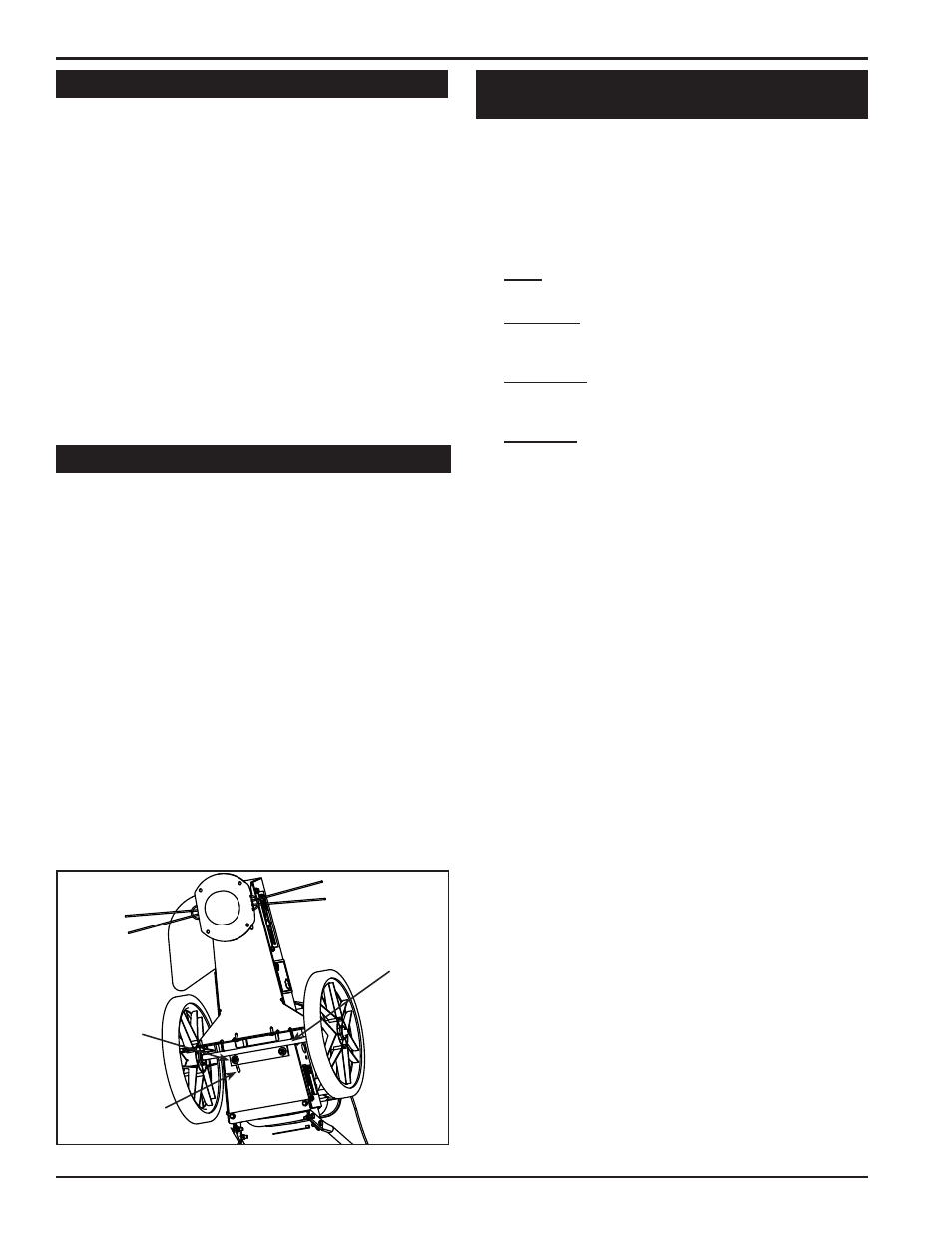

Figura 4.1 - Regulación de la cortadora de césped
SEMIEJE
TUERCA
DERECHA
DEL EJE
RANURA
4.4 OPERACIÓN CON AUTOPROPULSIÓN
4.5 RECORTE PARALELO
4.6 FUNCIÓN DE INCLINACIÓN
DESCENTRADA (OCT)
