CHIPEADORAS CON PTO 17
esp
añol
SERVICIO Y MANTENIMIENTO
AnteS De inSpeccionAr o reAliZAr tAreAS De SerVicio en cuAlQuier pArte De eStA máQuinA, ApAGue lA Fuente
De AlimentAción, y ASeGÚreSe De Que toDAS lAS pArteS móVileS Se hAyAn DeteniDo por completo.
aDVeRTeNCIa
5.10 ReeMplaZo De CoJINeTes
1. Retire los dos pernos de retención de 3/8 pulg.
(10 mm) que sostienen la cubierta de acceso al conjunto
del bastidor principal. incline la cubierta de acceso para
permitir el acceso al rotor.
2. Retire la protección grande de la correa (tres pernos de
5/16 pulg. [8 mm]).

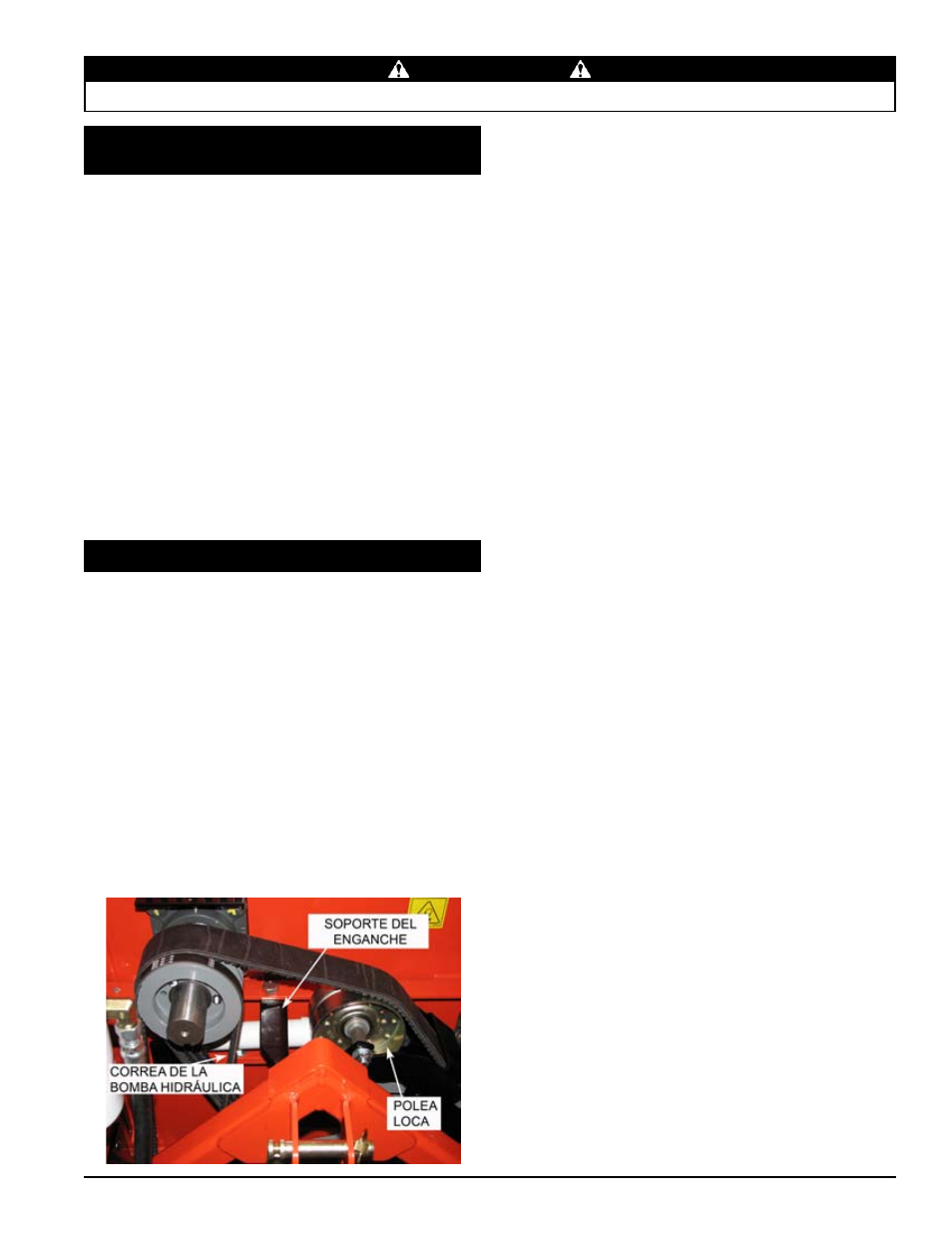

3. Retire el soporte del enganche Afloje los pernos en la
bomba hidráulica y retire la correa de la bomba. Retire
el manguito y la polea del eje del rotor usando los pernos
de empuje del manguito.
4. retire la polea loca y las correas. retire el manguito y la
polea del eje del rotor usando los pernos de empuje del
manguito.
5. Retire los cuatro pernos de 1/2 pulg. (13 mm) en cada
cojinete del rotor y retire el punzón usado para bloquear
el rotor.
5.9 aJUsTe /ReeMplaZo De la
CoRRea De aCCIoNaMIeNTo
Desacople la pto y apague el motor del tractor. 1.
Retire el eje de la PTO del tractor, desconecte la máquina 2.
del enganche de tres puntos.
Retire el escudo redondo conectado a la protección de la
3.
correa que cubre el eje de la PTO quitando las dos tuercas
de 5/16 pulg. (8 mm).
Retire la cubierta de las correas que recubre las poleas
4.
y correas.
retire de la correa la polea loca accionada por resorte y
5.
retire la correa.
retire el soporte del enganche
6.
instale la nueva correa e invierta las instrucciones 7.
anteriores para completar el reemplazo de la correa.
Verifique el estado de la correa de accionamiento anualmente
o después de cada 25 horas de operación, lo que ocurra
primero. Si la correa está agrietada, gastada, deshilachada
o estirada, reemplácela.
para reemplazar la correa:
6. con un aparejo aéreo o dispositivo de izado, levante
totalmente el conjunto del rotor del bastidor. el conjunto
del rotor completo pesa 275 lb (125 kg)
7. Una vez que el conjunto del rotor está fuera del bastidor,
retire el perno de 3/8 pulg. (10 mm) y el collarín del frente.
Retire los dos cojinetes y coloque nuevos cojinetes en el
eje del rotor. reemplace el collarín.
8. utilice un aparejo aéreo o dispositivo de izado para
volver a colocar el conjunto del rotor en el bastidor de la
chipeadora.
9. Deslice el rotor hasta que el collarín delantero esté
apretado contra el cojinete delantero. Bloquee el cojinete
delantero e instale los cuatro pernos de 1/2 pulg. (13 mm)
en cada cojinete para asegurarlos al bastidor. Aplique a los
pernos un par de torsión de 75 pie-lb. Verifique y ajuste
el bloque de la chipeadora si es necesario. Bloquee el
cojinete trasero.
10. Deslice el collarín trasero sobre el eje contra el cojinete
trasero. Deslice el manguito por el eje con una brida contra
el collarín y bloquee el manguito al eje. Fije la polea grande
al manguito. reemplace las correas de accionamiento en
las poleas e instale la polea loca. Verifique la alineación
de las poleas con una regla y ajuste si fuese necesario.
11. cierre la cubierta y reemplace los pernos.
12. Reemplace el manguito y la polea de la bomba hidráulica.
Reemplace la correa de la bomba hidráulica. Vuelva a
ajustar la tensión de la correa de la bomba hidráulica
deslizando la bomba hidráulica en las ranuras de montaje.
Ajuste los pernos.
13. Reemplace la protección de la correa y reanude la
operación.
14. Arranque el motor del tractor y acople el embrague de
la transmisión de la PTO (Ver manual del propietario del
tractor). incremente la velocidad del motor a las rpm
especificadas para la pto. pruebe la unidad; ajuste
nuevamente las poleas y la tensión de la correa según
se necesite.
