CHIPEADORAS CON PTO 6
Sección
2.1 FIJaCIÓN Del sopoRTe Del
CoNDUCTo (ÚNICaMeNTe MoDelos De
alIMeNTaCIÓN HIDRÁUlICa)
BASE DEL CONDUCTO DE LA CHIPEADORA
CONECTADA AL MONTAJE PRINCIPAL
PERNO DE
3/8 PULG. (10 mm)
X 1-1/2 (38 mm)
ARANDELA DE
3/8 PULG. (10 mm)
TUERCA DE
3/8 PULG. (10 mm)

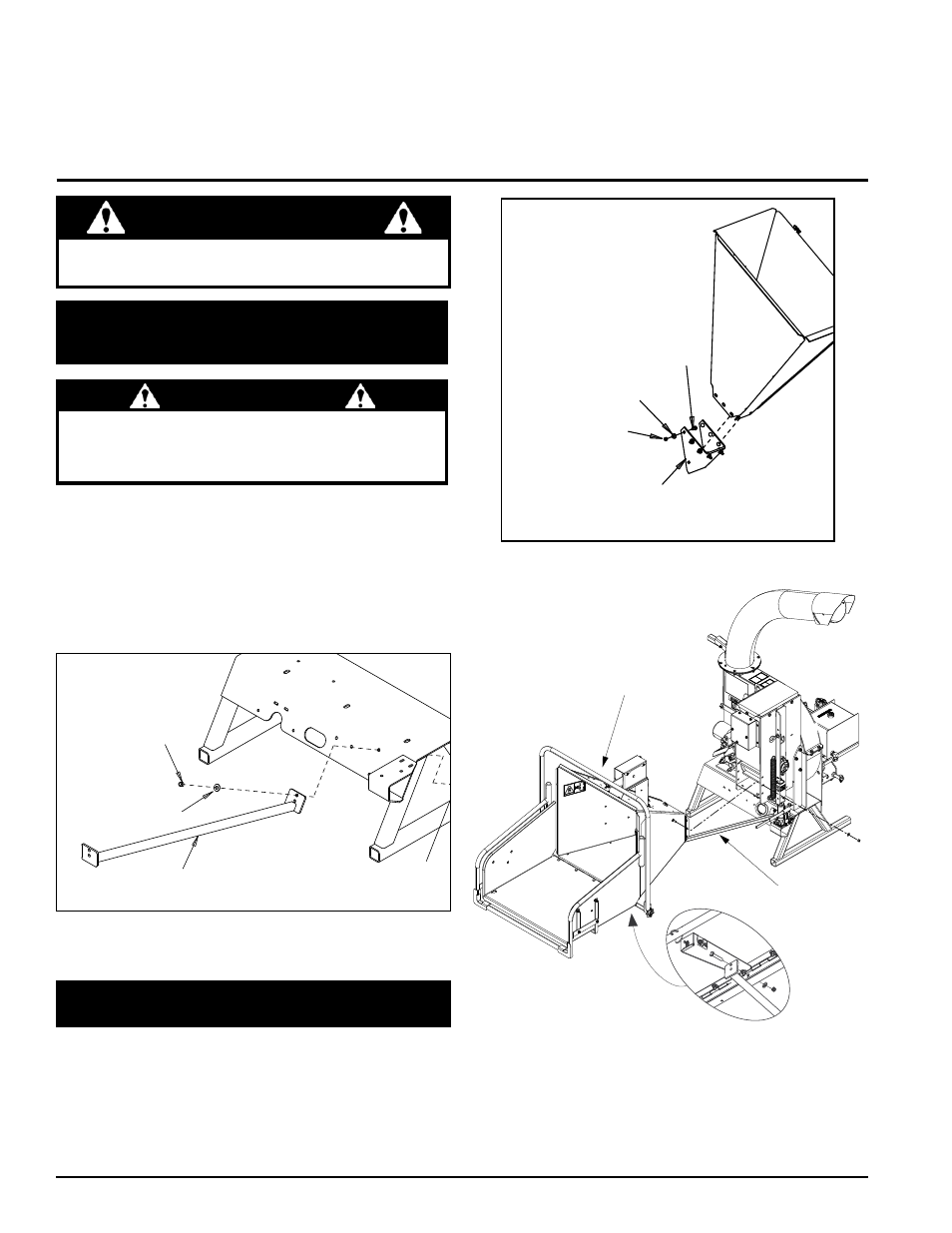

Figura 2.2 Fijación del conducto de la chipeadora
(modelos con alimentación por gravedad)
MoNTaJe
aDVeRTeNCIa
no opere esta unidad si el conducto de la chipeadora no
está correctamente instalado. Las cuchillas rotatorias de
corte pueden causar lesiones corporales graves.
Figura 2.3 Fijación del conducto de la chipeadora
(modelos con alimentación hidráulica)
Retire la chipeadora del cajón de envío. Coloque la unidad 1.
sobre una superficie plana antes de intentar el montaje.
Consulte en la tabla de pares de torsión en la sección 7 el
par de torsión de apriete máximo para pernos y torillos.
Fije el soporte del conducto al lado delantero de la
2.
base de la chipeadora con un tornillo, arandela y tuerca
de 3/8 pulg. (10 mm) x 1 pulg. (25 mm). Consulte la
figura 2.1.
TUERCA DE
3/8 PULG.
(10 mm)
ARANDELA DE
3/8 PULG. (10 mm)
PERNO DE 3/8 PULG. (10 mm) x
1 PULG. (25 mm)
SOPORTE DEL
CONDUCTO
Figura 2.1 Posicionamiento del soporte del conducto
En modelos con alimentación por gravedad, monte el conducto
de la chipeadora al soporte de montaje del bastidor usando
ocho pernos de 3/8 pulg. x 1 pulg. (10 mm x 25 mm) y tuercas
de seguridad (ver figura 2.2). use tres pernos en cada lateral
y dos en el fondo. En modelos con alimentación hidráulica,
monte el conducto de la chipeadora directamente al rodillo de
alimentación, como se muestra en la figura 2.3.
2
Si cayeran pernos o tuercas dentro de la máquina,
asegúrese de retirarlos antes de arrancar la misma.
aDVeRTeNCIa
2.2 FIJaCIÓN Del CoNDUCTo De la
CHIpeaDoRa
Para los modelos de alimentación hidráulica, •
conecte los tres cables que vienen del conducto de
alimentación hacia los conectores que están situados
debajo del rodillo de alimentación.
CONDUCTO DE LA CHIPEADORA
SOPORTE DEL CONDUCTO
DETALLE DEL MONTAJE DEL
SOPORTE DEL CONDUCTO
SOBRE EL CONDUCTO
