CHIPEADORAS CON PTO 7
esp
añol
MONTAJE
TUERCA DE 3/8 PULG. (10 mm)
PERNO DE 3/8 PULG. (10 mm) x 1 PULG. (25 mm)
BANDEJA DE
EXTENSIÓN DEL
CONDUCTO

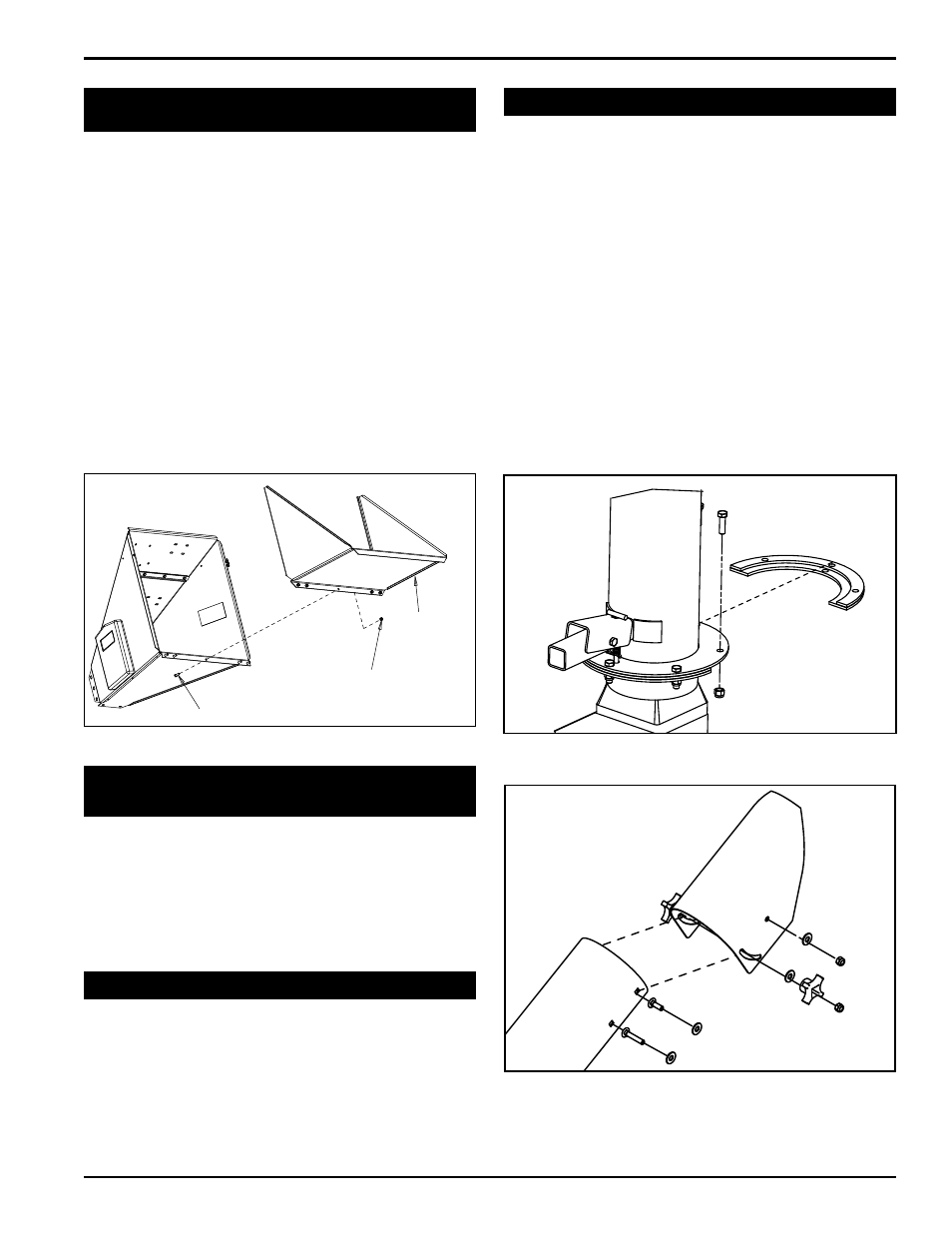

Figura 2.4 Fijación de la bandeja de extensión
2.3 FIJaCIÓN De la BaNDeJa De
eXTeNsIÓN
(No disponible en todos los modelos. Modelo CH8540
mostrado aquí)
Deslice la bandeja de extensión del conducto sobre el 1.
conducto de la chipeadora. Asegúrese de posicionar el
borde de la bandeja de extensión por detrás del borde
del conducto de la chipeadora. Alinee los agujeros de
pernos de la bandeja de extensión del conducto con los
agujeros de pernos de la bisagra.
Inserte pernos con cabeza de hongo de 3/8 pulg. x
2.
1 pulg. (10 mm x 25 mm) (incluidos en el kit del
propietario) por los cuatro agujeros exteriores de la
bandeja y la bisagra de extensión. Asegure los pernos
con arandelas y tuercas.
Inserte un perno con cabeza de hongo de 3/8 pulg. x
3.
1-1/2 pulg. (10 mm x 38 mm) por el extremo del soporte
del conducto y el agujero intermedio de la bandeja y la
bisagra de extensión. Asegure los pernos con arandelas
y tuercas. Asegure con sujetadores en horquilla.
2.5 BaRRa De seGURIDaD
(no disponible en todos los modelos.)
Conecte los cables de conexión de la barra de seguridad 1.
con los cables de conexión sueltos en el bastidor de la
chipeadora.
2.6 FIJaCIÓN Del TUBo De DesCaRGa
(Modelos CH8540 y CH9540H)
Deslice el tubo en la brida de montaje del bastidor de la 1.
chipeadora (ver Figura 2.6). la abrazadera de descarga
debe deslizar debajo del reborde de la brida. Apriete los
pernos para asegurarlo.
instale la segunda mitad del intermediario y la abrazadera
2.
al tubo de descarga. Gire el tubo 360 grados y bloquéelo
en su sitio con la clavija de bloqueo para asegurarse de
que esté montado correctamente.
Fije el deflector de descarga al tubo de descarga.
3.
Conecte la tapa con pernos de 3/8 pulg. x 2 pulg.
(10 mm x 51 mm) a través del agujero del fondo del tubo
de descarga. pase estos pernos por el interior del tubo,
la tapa, la arandela, la perilla y luego la tuerca. termine
de fijar la tapa al tubo con pernos de 3/8 pulg. x 1 pulg.
(10 mm x 25 mm) a través del agujero del fondo del tubo
de descarga (figura 2.7).
Fig.2.6 Fije el intermediario y la abrazadera debajo de la
base del tubo
Fig.2.7 Fije el deflector de descarga
2.4 CoNeXIÓN De la poTeNCIa paRa
la CaJa De CoNTRol
Conecte el cable rojo que viene desde abajo del tanque de
fluido hidráulico a una fuente de potencia de 12 voltios del
tractor. conecte el cable blanco de puesta tierra a una fuente
conectada a tierra del tractor.
