Bedienings- en veiligheidsaanwijzingen
Inleiding
Lees vóór de ingebruikname van het product deze handleiding zorgvuldig door
en vouw daarbij de pagina met de afbeeldingen open. Zij hoort bij dit product
en bevat belangrijke aanwijzingen voor de ingebruikname en de bediening.
Neem altijd de veiligheidsinstructies in acht. Controleer vóór de ingebruikname
of alle onderdelen goed gemonteerd zijn. Wanneer u vragen hebt of onzeker
bent in verband met de bediening van het product, kunt u contact opnemen
met het servicepunt van uw land. Bewaar deze handleiding zorgvuldig. Wan-
neer u het product doorgeeft aan derden, geef dan ook alle documenten door.
Doelmatig gebruik
Dankzij de geïntegreerde sensorfolie reageert de toegangsmat TM 605 op ac-
tieve drukbelastingen (bezoeker of huisdier). De signaalgever meldt dit akoes-
tisch, naar wens met een hard alarmgeluid, een zacht of hard gonggeluid. De
toegangsmat kan tegen vocht beschermd onder een fl exibel dun tapijt, doek of
voetenschraper worden geplaatst. De signaalgever kan worden aangesloten op
de tweedraadse voedingskabel (ca. 940 cm), vrij geplaatst of met behulp van
het bijgeleverde bevestigingsmateriaal in een gesloten, droge ruimte gemon-
teerd worden. Het product is geschikt voor gebruik in droge ruitmes en in tegen
vocht beschermde bereiken. Voor het bedrijf is de aansluiting van een 9-Volt-
blokbatterij toegestaan (niet bij de levering inbegrepen). Het product is alléén
bedoeld voor privé gebruik. Iedere wijziging of ieder verderstrekkend gebruik
van het product is niet doelmatig en houdt een aanzienlijk ongevallenrisico in.
De fabrikant is niet aansprakelijk voor schade die resulteert uit ondoelmatig
gebruik of verkeerde bediening.
Leveringsomvang
1 toegangsmat (inclusief voedingskabel ca. 60 cm)
1 signaalgever (inclusief voedingskabel ca. 940 cm)
2 bevestigingsschroeven
2 pluggen
1 gebruiksaanwijzing
Uitrusting

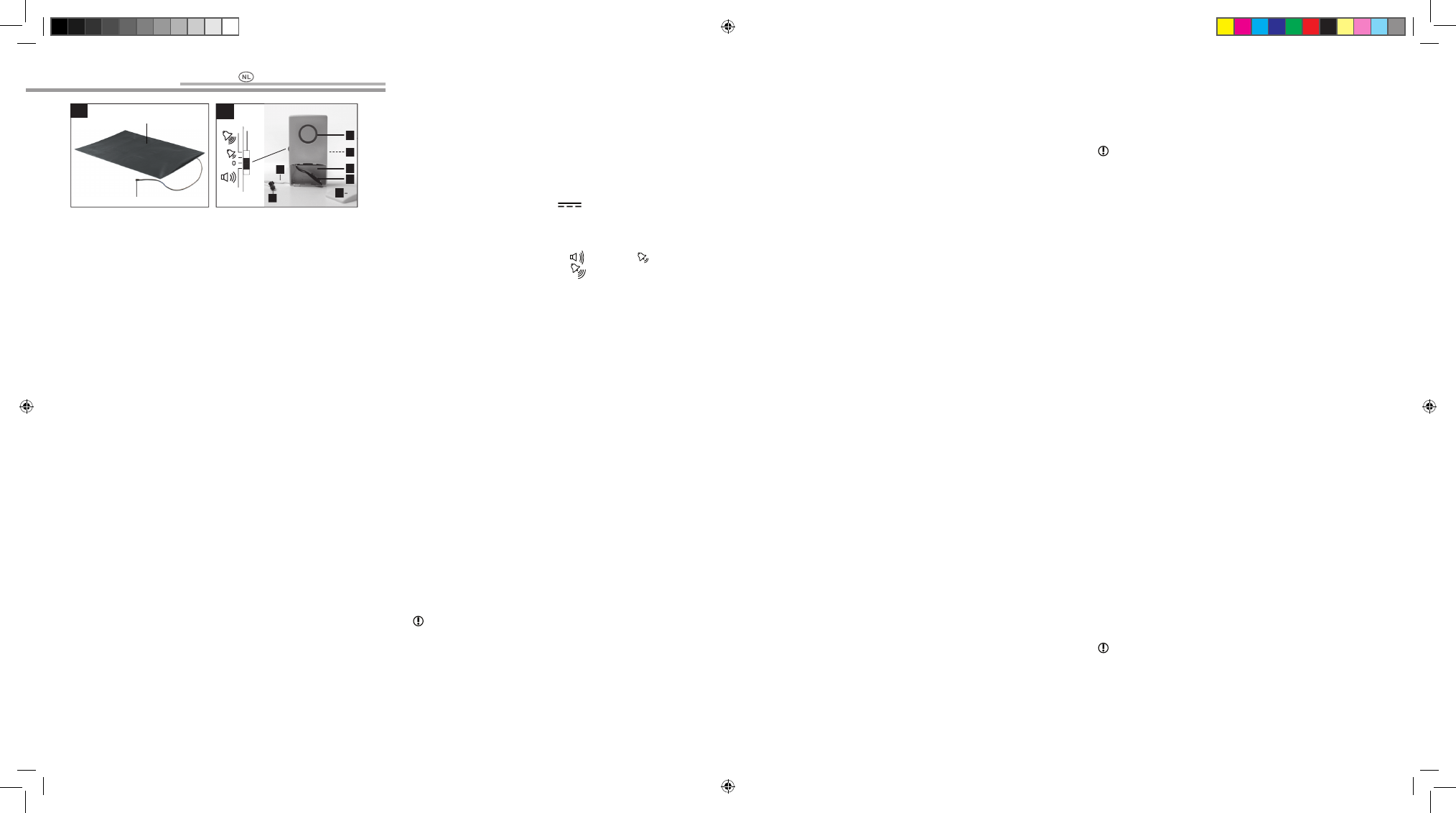

Toegangsmat (zie afb. A):
Q
Oppervlak (incl. sensorfolie) W Voedingskabelbus
Toegangsmat TM 605
A B
P P
Q
W
Signaalgever (zie afb. B):
E
Luidspreker R Bevestigingshouder (twee keer aan de
achterzijde van het product)
T Batterijvak Y Batterijclip
U Deksel van het batterijvak I Voedingskabelsteker
O Voedingskabel P Functieschakelaar
Technische gegevens
Sensor: sensorfolie
Bedrijfsspanning: 9 V DC
Stroomvoorziening: 9-Volt-blokbatterij (6LR61, alkalisch)
(niet bij de levering inbegrepen)
Opgenomen vermogen: max. 70 mA
Functies: 0 (uit), (alarmgeluid), (zacht gong-
geluid), (hard gonggeluid)
Akoestische melding (geluidssterkte): ca. 30 seconden alarm (95 ± 5 dB (A))
2 x zacht gonggeluid (65 ± 5 dB (A))
2 x hard gonggeluid (85 ± 5 dB (A))
Toegangsmat
Buitenmateriaal:
kunststof (zwart)
Afmetingen ca. 4 x 560 x 360 mm (H x L x B)
Gewicht: ca. 195 g
Temperatuurbereik: -15°C tot +40°C
Singaalgever
Behuizingsmateriaal:
kunststof (wit)
Afmetingen 25 x 104 x 56 mm (H x L x B)
Gewicht: 70 g (zonder batterijen en zonder voe-
dingskabel)
Temperatuurbereik: 0°C tot +40°C (signaalgever)
Beschermingsklasse: III
Veiligheidsinstructies
De volgende instructies zijn bedoeld voor uw veiligheid en tevredenheid bij het
gebruik van de toegangsmat TM 605. Let op dat het negeren van deze veilig-
heidsinstructies tot aanzienlijke ongevallengevaren kan leiden.
Verklaring van de gebruikte tekens en begrippen:
 Gevaar! Bij negeren van deze aanwijzing dreigt gevaar voor leven en gezondheid.
 Opgelet! Bij negeren van deze aanwijzing ontstaat gevaar voor materiële schade.
Tip! Bij inachtneming van deze aanwijzing worden optimale resultaten behaald.
 Gevaar!
• Laat kleine kinderen nooit zonder toezicht in de buurt van verpakkingsma-
teriaal! In het andere geval dreigt gevaar voor verstikking!
• Laat kinderen nooit zonder toezicht met het product! In het andere geval
dreigt levensgevaar en gevaar voor letsel!
• Gebruik het product niet bij aanwezigheid van zieke of gehandicapte men-
sen en dieren! Door shock als gevolg van het sirenegeluid dreigt levensge-
vaar en gevaar voor letsel!
• Beschadig geen leidingen voor gas, stroom, water of telecommunicatie tij-
dens het bevestigen! In het andere geval dreigt levensgevaar en gevaar
voor letsel en beschadigingen!
• Vermijd huid- en lichaamscontact met lekkende of beschadigde batterijen!
Draag geschikte veiligheidshandschoenen en veiligheidskleding! In het an-
dere geval dreigt levensgevaar en gevaar voor letsel door bijtend zuur!
• Plaats het product niet in de buurt van vuur, hitte of langdurige tempera-
tuurinwerkingen boven + 50° C! In het andere geval dreigt levensgevaar
door explosiegevaar!
• Veroorzaak geen kortsluiting in de batterijen en laad ze niet op! In het an-
dere geval dreigt levensgevaar door explosiegevaar!
• Vermijd dat uw gehoor gedurende een langere tijd wordt blootgesteld aan
het sirenegeluid! In het andere geval dreigt ernstige gehoorschade!
• Waarborg dat het harde alarmgeluid niet direct in de buurt van het gehoor
wordt geactiveerd! In het andere geval dreigt ernstige gehoorschade!
• Ga voorzichtig om met de voedingskabel! Leg de kabel zodanig dat deze
niet kan worden beschadigd en geen struikelgevaar vormt. In het andere
geval dreigt levensgevaar en gevaar voor letsel!
• Plaats de toegangsmat en de afdekking zodanig dat de deze géén struikelge-
vaar vormen! In het andere geval dreigt levensgevaar en gevaar voor letsel!
 Opgelet!
• Gebruik het product uitsluitend met een 9-Volt-blokbatterij (6LR61, alkalisch)!
• Let bij het plaatsen van de batterij op de juiste polariteit!
• Verwijder de batterij wanneer u het product gedurende een langere periode
niet gebruikt!
• Gebruik alléén nieuwe batterijen en in geen geval reeds gebruikte!
• Dek de signaalgever niet af met voorwerpen! In het andere geval kan de geluids-
sterkte van het akoestische signaal aan de luidspreker E worden afgezwakt!
• Gebruik de toegangsmat alléén in tegen vocht beschermde bereiken!
Bescherm de mat tegen regen en spatwater.
• Voorkom dat de signaalgever aan vocht wordt blootgesteld!
• Bescherm de toegangsmat en de signaalgever tegen sterke magnetische
of elektrische velden evenals tegen sterke mechanische belastingen en
trillingen! Gebruik het product alléén met de bijgeleverde originele onder-
delen die op het product zijn afgestemd.
• Controleer vóór de ingebruikname of alle onderdelen volgens de handleiding
zijn gemonteerd!
• Controleer de levering vóór de montage en de ingebruikname op schade
en volledigheid!
• Laat het product alléén door geautoriseerd en geschoold vakpersoneel
repareren! In het andere geval dreigt schade door ondeskundig gebruik en
komt de garantie te vervallen!
• Plaats de toegangsmat zodanig dat:
- daaronder géén spitse voorwerpen of voorwerpen met scherpen randen liggen.
- de ondergrond vlak en glad is.
- er een fl exibel, dun tapijt, een doek of een voetenschraper als zichtbe-
scherming overheen ligt.
• Gebruik de signaalgever bij temperaturen van 0°C tot + 40°C en de toe-
gangsmat bij temperaturen van -15°C tot +40°C! Hogere of lagere tempe-
raturen kunnen tot functiestoringen leiden.
Ingebruikname
Tip! De toegangsmat reageert gevoelig en snel op drukbelasting.
U kunt de toegangsmelder gebruiken voor de akoestische melding van ge-
wenste bezoekers (bijv. familieleden en huisdieren) en ongewenste bezoekers
(bijv. inbrekers). Naar wens klinkt een zacht of hard gonggeluid of een
ca. 30 seconden durend alarmsignaal.
Voorbereiding en vereist materiaal
Het beschreven materiaal is niet bij de levering inbegrepen. Het gaat hierbij om
niet-bindende gegevens en waarden ter oriëntatie. De hoedanigheid van het
materiaal is afhankelijk van de individuele voorwaarden ter plekke.
U hebt het volgende nodig:
-
een 9-Volt-blokbatterij (6LR61, alkalisch), voor de stroomvoorziening (niet
bij de levering inbegrepen).
- een pen voor de kenmerking van de montageplaatsen.
- een slagboormachine incl. boor voor de boorgaten ter bevestiging met de
twee pluggen aan de wand of voor de doorvoer van de voedingskabel (bijv.
bij deurkozijnen).
- een kruiskopschroevendraaier voor de montage met de bevestigings-
schroeven.
Stroomvoorziening

Opgelet! Gebruik het product uitsluitend met een 9-Volt-blokbatterij (6LR61,
alkalisch)! Let bij het plaatsen van de batterij op de juiste polariteit!. Verwijder de
batterij wanneer u het product gedurende een langere periode niet gebruikt.
Gebruik bij het vervangen van batterijen alléén nieuwe batterijen en in geen
geval reeds gebruikte!
 Zet de functieschakelaar P op de stand “0“.
 Verwijder het deksel van het batterijvak U van het batterijvak T aan de
behuizing van de signaalgever door het deksel van het batterijvak U naar
beneden te schuiven.
 Sluit een nieuwe 9-Volt-blokbatterij aan op de batterijclip Y.
 Plaats de batterij in het batterijvak T.
 Sluit het batterijvak T met het deksel van het batterijvak U.
Plaatsen
Toegangsmat plaatsen
Tip! Gebruik geen zwaar tapijt of voetenschraper als afdekking omdat de
toegangsmat op lokale druk reageert. Wanneer de vloer resp. de onderzijde van
het tapijt resp. van de voetenschraper erg oneffen is kunnen functiestoringen
optreden.
 Gebruik de toegangsmat altijd uitgebreid op een schone en vlakke onder-
grond. Verwijder spitse voorwerpen zoals bijv. split omdat hierdoor functie-
storingen of onherstelbare schade aan de toegangsmat kunnen ontstaan.
