22
Ajuste del índice de cambio
ADVERTENCIA:
Si no está seguro sobre cómo realizar
los ajustes necesarios a la bicicleta,
acuda a un mecánico de bicicletas
profesional para que haga los ajustes.
Cuando la bisagra LockJaw está desbloqueada,
el cuadro puede girar alrededor del tornillo
pivotante. Siga las instrucciones para ajustar
(aflojar/apretar) el tornillo pivotante. A veces,
puede resultar difícil rotar el cuadro debido a
que el tornillo pivotante está demasiado
apretado. Esto puede ser una consecuencia
directa del ajuste de presión del tornillo
pivotante, mientras se aprieta el tornillo de
ajuste.

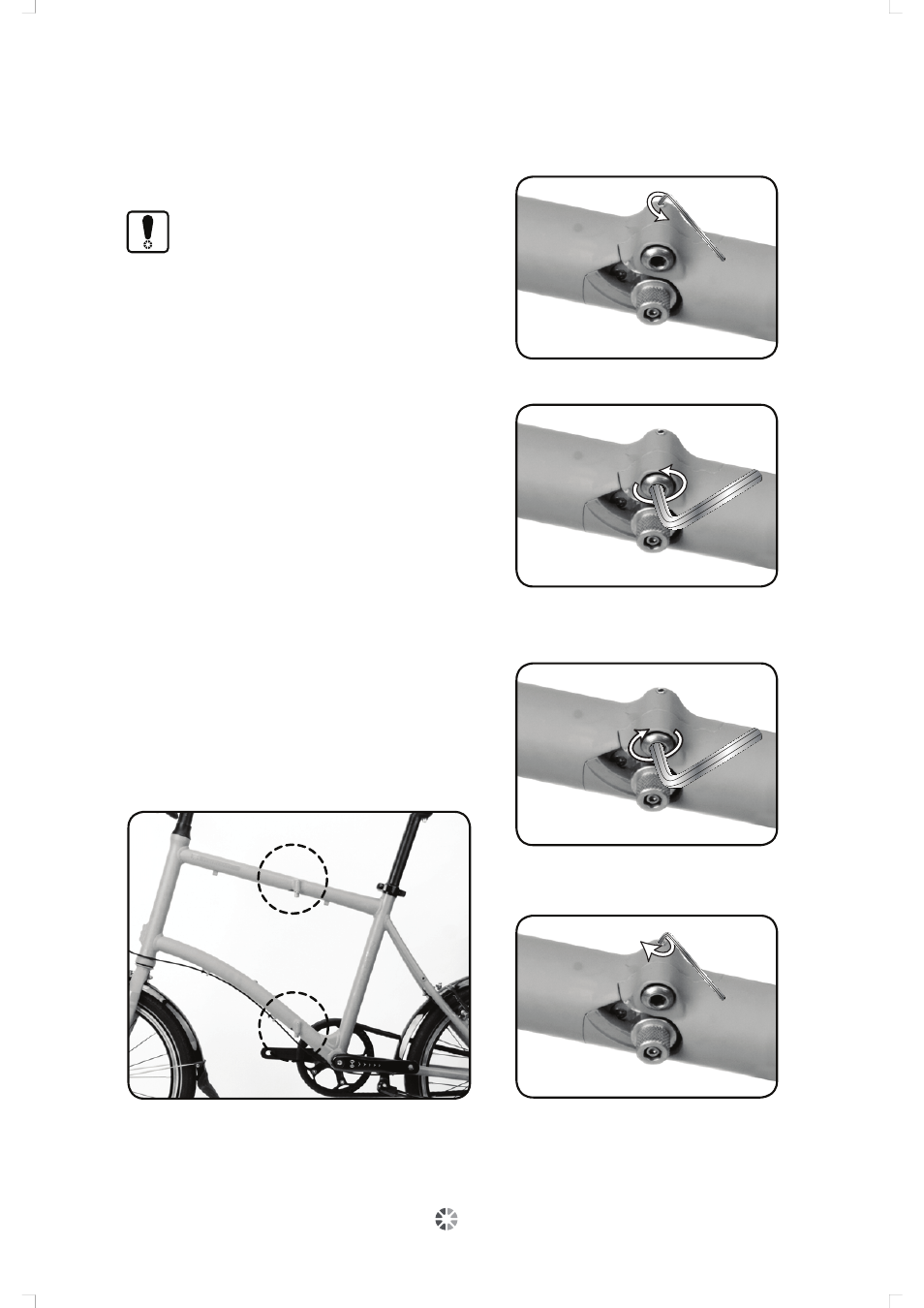

Para ajustar el tornillo pivotante se necesita una
llave allen de 6 mm y de 2 mm. El tornillo
pivotante y el tornillo de bloqueo están en el
lado opuesto a la cadena.
NOTA:
VGire el tornillo de ajuste solo en incrementos
pequeños (p. ej. 1/8 de vuelta) cada vez. De lo
contrario, se podría producir demasiada
constricción y/o movimiento.
Paso 1: abra el tornillo de bloqueo
usando una llave allen de 2mm.
Paso 2 (aflojar): use una llave allen de 6
mm para aflojar el tornillo pivotante
girándolo en sentido anti horario.
Consulte la imagen anterior.
Paso 2 (apretar): use una llave allen de
6 mm para apretar el tornillo pivotante
girándolo en sentido horario. Consulte la
imagen anterior.
Paso 3: para acabar aplique un par de
apriete de 1 Nm.
