ADVERTENCIA:
Si se aprieta demasiado la bisagra, se podrían provocar tensión y daños en el cuadro.
Tuerca de bloqueo

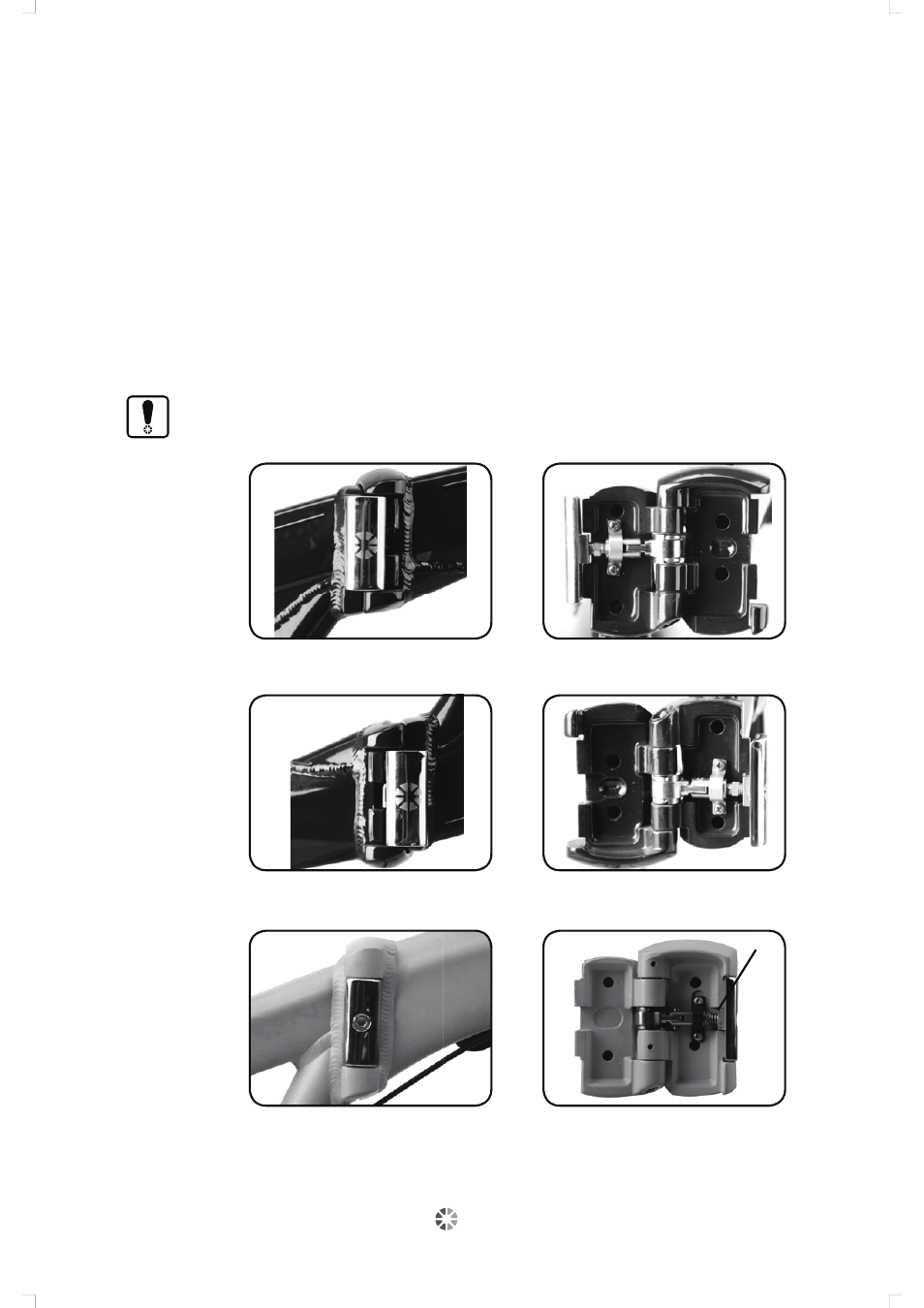

VERSIÓN A
VERSIÓN B
VERSIÓN C
Bisagra V-Clamp
Existen varias versiones de la bisagra V-Clamp En las instrucciones que se proporcionan a
continuación encontrará cómo ajustar la bisagra V-Clamp. Compruebe la bicicleta para determinar qué
versión de bisagra C-Clamp está usando y siga las instrucciones correspondientes la versión que se
corresponda con la suya.
Ajuste el tornillo para que la bisagra se abra y se cierre con el mismo par de apriete
(39~88 Nm).
NOTA:
Cuando ajuste la bisagra V-Clamp, gire en incrementos de 1/16 para obtener para apretar la
bisagra correctamente. Si no ajusta la bisagra con eficacia, esta podría quedar demasiado
apretada o demasiado floja.
La mitad de la bisagra está situada en
la parte de atrás del cuadro.
La mitad de la bisagra está situada en
la parte de delante del cuadro.
La abrazadera de la bisagra está toda
colocada en la parte de delante del
cuadro, con la tuerca de ajuste por
fuera. Para el ajuste, emplee una llave
allen de 6mm.
Para ajustar, abra la bisagra con una
llave de 8mm.
Para ajustar, abra la bisagra con una
llave de 8mm.
Abra la bisagra antes de realizar
cualquier ajuste. A continuación,
afloje la tuerca de bloqueo con una
llave de 10mm.
