Cierre del cuadro

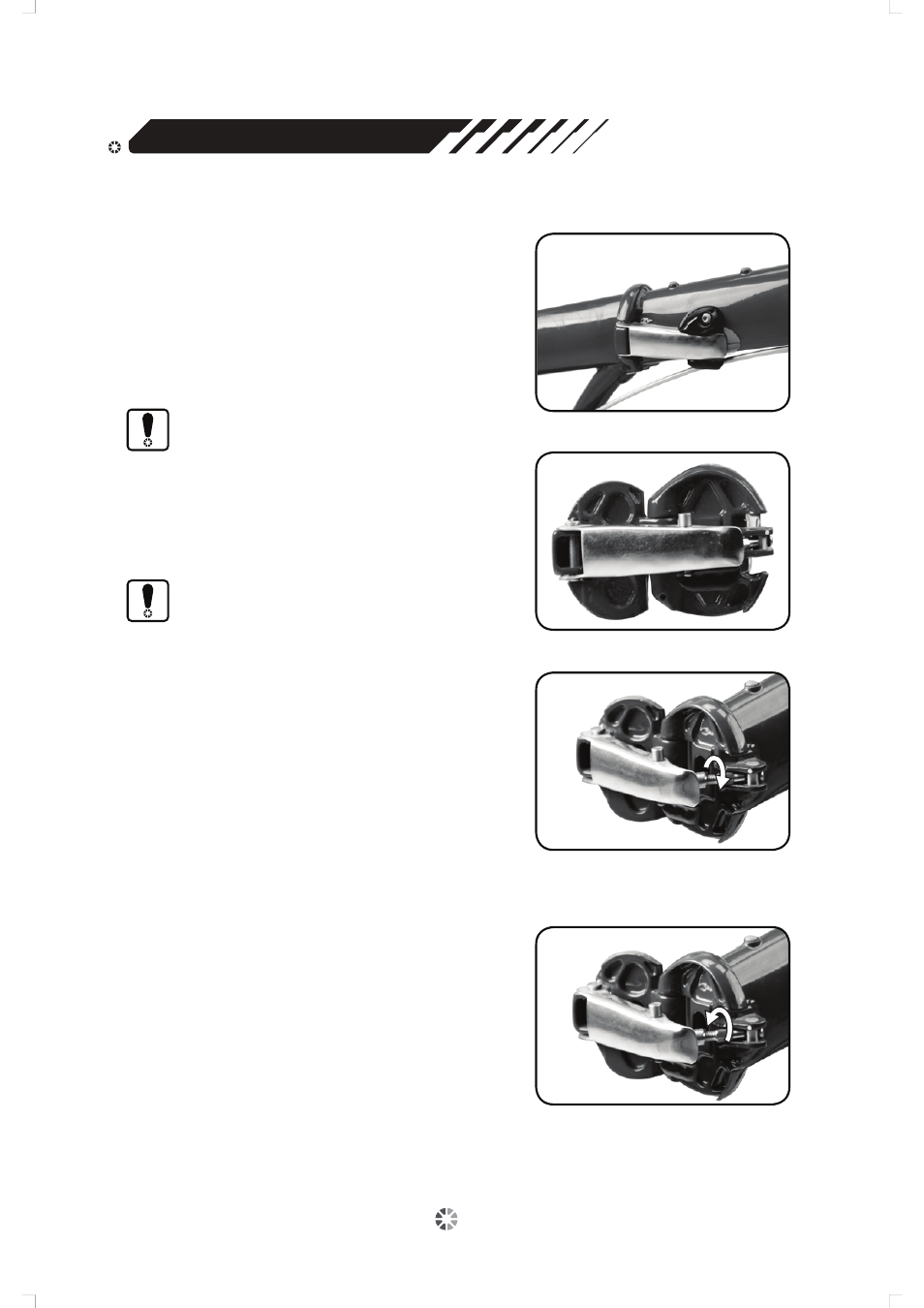

BISAGRA DEL CUADRO ABIERTA
BISAGRA DEL CUADRO CERRADA
Mirando la bisagra boca arriba, gire el
tornillo del cierre de la bisagra hacia arriba.
AFLOJAR:
APRETAR:
La parte más importante de la bicicleta plegable es
la bisagra del cuadro. Cada vez que vaya a montar
deberá asegurarse de que la bisagra está bien
ajustada.
De vez en cuando, es necesario realizar ajustes
ocasionales a la bisagra del cuadro. Si la bisagra se
afloja demasiado será necesario ajustarla. Un ajuste
adecuado de la bisagra evitará que se mueva o se
afloje. Al apretar la bisagra reforzará la unión, lo que
dará solidez al cuadro cuando se cierre.
ADVERTENCIA:
Si no está seguro sobre cómo realizar los
ajustes necesarios a la bicicleta, acuda a
un mecánico de bicicletas profesional
para que haga los ajustes.
ADVERTENCIA:
Si no aprieta correctamente los el cierre del
cuadro podrían producirse daños a la bicicleta
y lesiones al usuario. NO circule con la
bisagra de cuadro suelta.
En sus bicicletas, Dahon emplea diferentes tipos de
bisagra para el marco. Compruebe la bicicleta para
saber las instrucciones que debe aplicar.
La bisagra ViseGrip™ también es
aplicable a las bisagras de marco Vybe)
Para aflojar o apretar la bisagra use una llave de
6mm, una llave inglesa o unos alicates pequeños.
Ajuste el tornillo de la bisagra para abrir y cerrar
aplicando el par de apriete adecuado: 49-59 Nm
para cuadros de aluminio y 29-59 Nm para cuadros
de acero.
NOTA:
Cuando ajuste una bisagra suelta, aplique los
giros en incrementes de 1/16. Si no ajusta la
bisagra con eficacia, esta podría quedar
demasiado apretada o demasiado floja.
Herramientas necesarias:
• Llave de 10 mm
• Llave allen de 6 mm
Mirando la bisagra boca arriba, gire el
tornillo del cierre de la bisagra hacia abajo.
