L-1771-SP-E 26.
Plataforma
Plataforma
PREPARACIÓN DEL TRACTOR

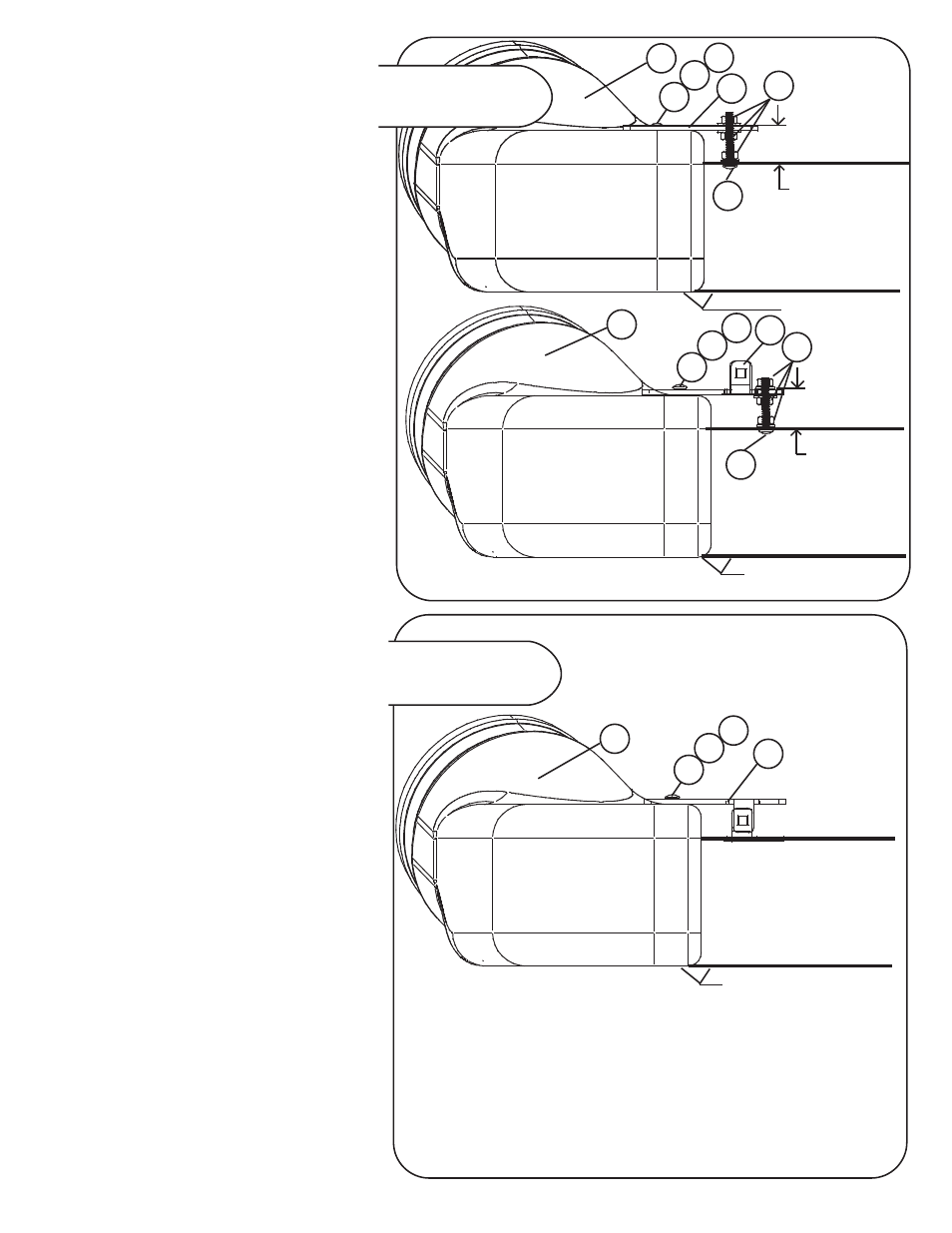

Opción 3. La parte superior de la caja de la
plataforma tiene un espacio de 3/8" o más
sobre la misma. Instale el soporte de plataforma
grande o pequeño usando el perno de carruaje
(101) (desde el interior de la plataforma) y la
tuerca bridada (107). Ajuste con firmeza.
Enrosque una segunda tuerca bridada (107)
(con la brida hacia arriba) en los pernos de
carruaje. Ajuste las tuercas bridadas de modo
que estén niveladas con el soporte de
plataforma superior sobre las tuercas bridadas
asegurando con dos o más tuercas bridadas
(con la brida hacia abajo). Ajuste con firmeza.
Alinee el corte de la caja de la plataforma con la
apertura de descarga en la plataforma (bajo el
soporte de la plataforma instalado previamente)
y marque los tres o dos orificios dependiendo
del tipo de soporte de la plataforma (grande,
pequeño).
Perfore orificios de 5/16" en la caja de la
plataforma.
Monte la caja de la plataforma en el soporte de
la plataforma usando los pernos de carruaje de
5/16" x 1" (103), arandelas planas (106) y
tuercas de seguridad (109).
Opción 4. La parte superior de la plataforma
tiene un soporte de montaje para el deflector de
césped. El soporte de plataforma pequeño (con
las orejas hacia abajo) puede ser montado
sobre el soporte del deflector de césped en la
plataforma usando los pernos de carruaje de
5/16" x 1" (103) y tuercas de seguridad (109).
Alinee el corte de la caja de la plataforma con la
apertura de descarga en la plataforma (bajo el
soporte de la plataforma instalado previamente)
y marque los tres o dos orificios dependiendo
del tipo de soporte de la plataforma (grande,
pequeño).
Perfore orificios de 5/16" en la caja de la
plataforma.
Monte la caja de la plataforma en el soporte de
la plataforma usando los pernos de carruaje de
5/16" x 1" (103), arandelas planas (106) y
tuercas de seguridad (109).
93
96
93
99
93
OPCIÓN 4
OPCIÓN 3
Plataforma
99
107
101
107
101
103
106
109
103
106
109
103
106
109
Caja de
plataforma
Caja de
plataforma
Caja de
plataforma
3/8" o menos
3/8" o menos
50.
Paso 22.
Opción 3
Grupo de piezas
metálicas F
Paso 22.
Opción 4
Grupo de piezas
metálicas F
Alinee tanto como
sea posible
Alinee tanto como
sea posible
Alinee tanto como
sea posible
