L-1771-SP-E 25.
PREPARACIÓN DEL TRACTOR
Mida la altura de la apertura de la plataforma en
su tractor. Si la apertura de la plataforma mide
5-3/4" o menos, utilice las opciones 1, 2 ó 3
para montar la caja. Si la apertura de la
plataforma mide más de 5-3/4" utilice la
opción 4.
Opción 1. La parte superior de la caja de la
plataforma se encuentra alineada con la parte
superior de la plataforma. Instale el soporte
grande o pequeño de la plataforma utilizando
un perno de 1/4" x1" ó 5/16" x 1" (para
corresponder al tamaño del orificio de la
plataforma) con una arandela plana y tuercas
de seguridad.
Alinee la caja de la plataforma cortada para
descargar la apertura en la plataforma (debajo
del soporte de plataforma previamente
instalado) y marque los tres o dos orificios
dependiendo del tipo de soporte de plataforma
(grande, pequeño).
Perfore orificios de 5/16" en la caja de la
plataforma.
Monte la caja de la plataforma en el soporte de
la plataforma utilizando pernos de carruaje de
5/16” x 1” (103), arandelas planas (106) y
tuercas de seguridad (109).
Opción 2. La parte superior de la caja de
plataforma se encuentra a una distancia de 3/8"
o menos sobre la plataforma. Instale el soporte
grande o pequeño (orejas arriba) de la
plataforma utilizando un perno de carruaje de
1/4" x1" ó 5/16" x 1" (para corresponder el
tamaño del orificio en su plataforma) con una
arandela plana y tuercas de seguridad. Utilice
de una a tres arandelas planas (110) para
espaciar el soporte de la plataforma sobre la
caja de la misma.
Alinee la caja de la plataforma cortada para
descargar la apertura en la plataforma (debajo
del soporte de plataforma previamente
instalado) y marque los tres o dos orificios
dependiendo del tipo de soporte de plataforma
(grande, pequeño).
Perfore orificios de 5/16" en la caja de la
plataforma.
Monte la caja de la plataforma en el soporte de
la plataforma utillizando pernos de carruaje de
5/16" x 1" (103), arandelas planas (106) y
tuercas de seguridad (109).
49.
Plataforma
Plataforma
Plataforma
Plataforma
93
96
93
99
Alinee tanto como
sea posible
93
96
93
99
OPCIÓN 2
OPCIÓN 1
110
110
103
106
109
103
106109
103
106
109
103
106
Caja de
plataforma
Caja de
plataforma
Caja de
plataforma
Caja de
plataforma
3/8" o menos
3/8" o menos

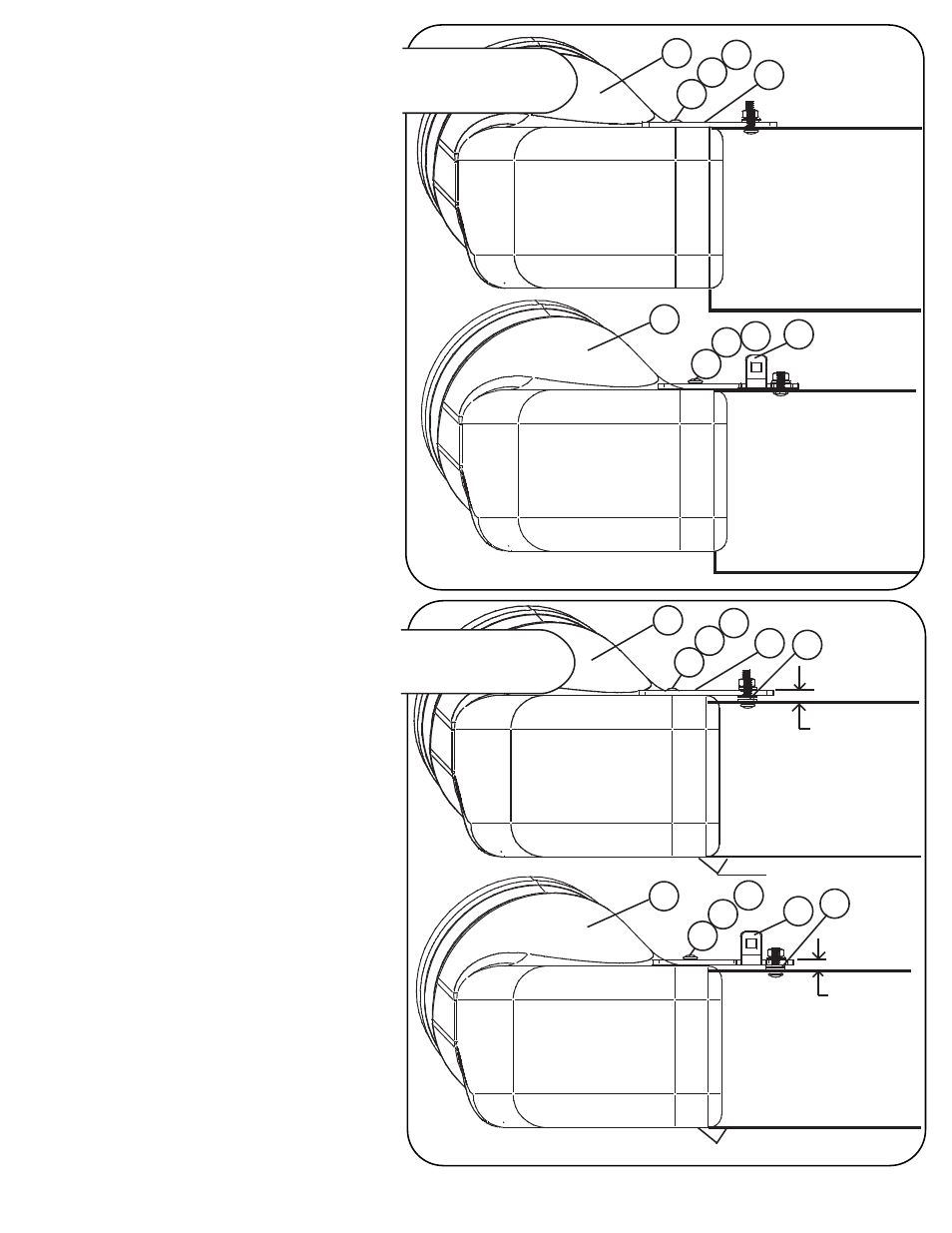

Paso 22.
Opción 1
Grupo de piezas
metálicas F
Paso 22.
Opción 2
Grupo de piezas
metálicas F
Alinee tanto como
sea posible
109
