Conexiones
1+
1-
2+
2-
1+
1-
2+
2-
passive
crossover

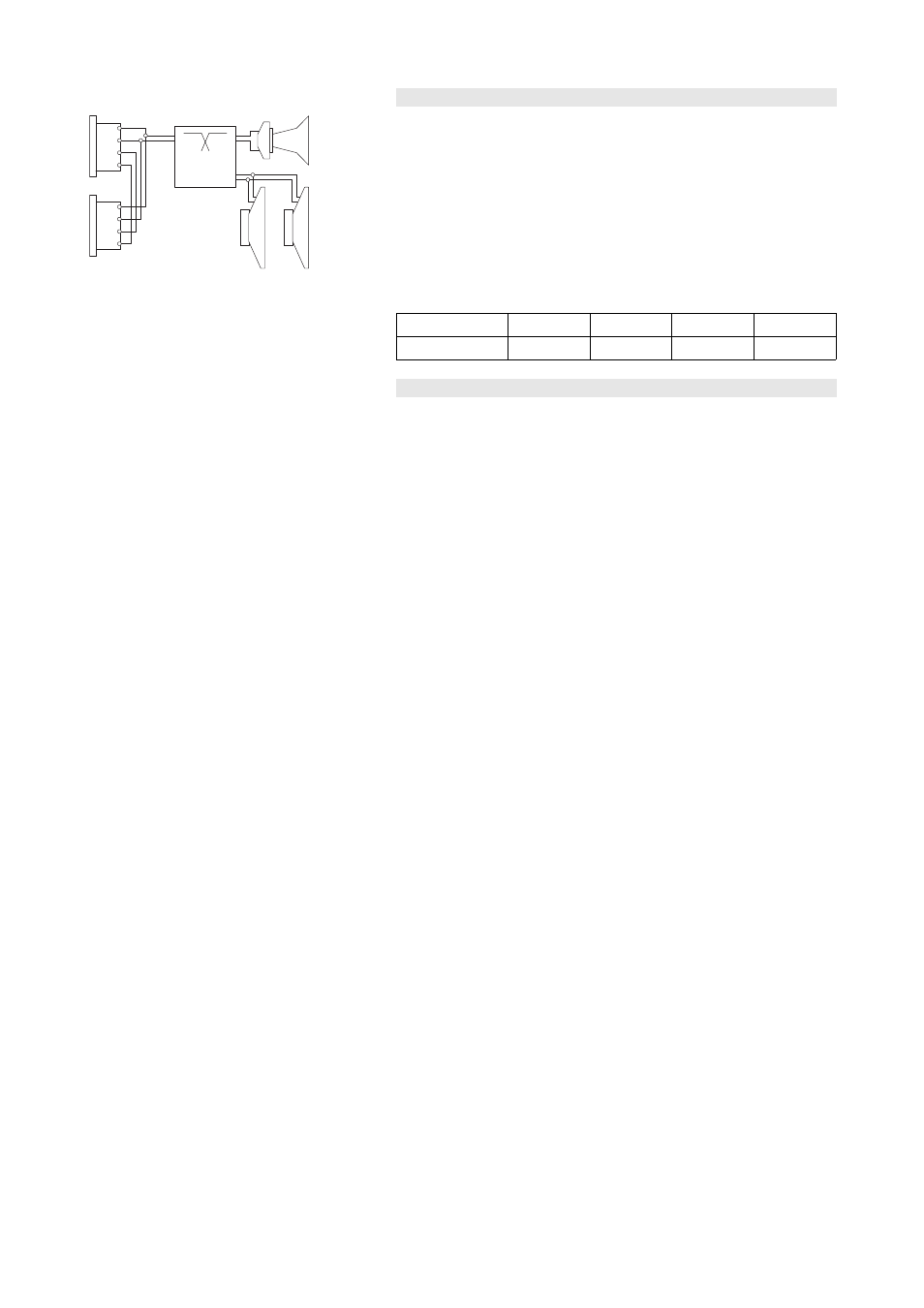

Fig. 5: Cables del conector
La caja del Ti10 está provista con un par de conectores NL4. Todos los
pins de ambos conectores están cableados en paralelo. El Ti10 utiliza
asignaciones de pins 1+/1–. Los pins 2+/2– se designan a los
subwoofers activos. Usando un conector como la entrada, el segundo
conector permite la conexión directa de altavoces adicionales.
La versión resistente a las inclemencias del tiempo (WR) del Ti10 está
equipado con un cable de entrada fijo (5 m / 16,4 ft, tipo H-07-RN-F
2 x 2,5 mm
2 /AWG 13).
Los equivalentes de los conectores NL4 y la opción de cable fijo se
enumeran en la tabla siguiente.
NL4 1+ 1– 2+ 2–
Cable fijo (PG) Marrón (+) Azul (–)
Funcionamiento con D6 o D12
Seleccione la configuración de controlador T10.
Los amplificadores D6 y D12 proporcionan tres configuraciones para los
altavoces Ti10.
En el amplificador D12 están disponibles en los modos "Dual Channel" y
"Mix TOP/SUB".
Cada canal de los amplificadores D6 o D12, puede accionar hasta un
total de cuatro altavoces Ti10.
Configuraciones "T10 Arc" y "T10 Line"
Estas configuraciones se seleccionan cuando los altavoces Ti10L se
utilizan como fuentes lineales. La selección de una u otra dependerá de la
curvatura del arreglo. Ambas configuraciones se pueden utilizar en un
arreglo.
La configuración "Arc" se utiliza con los altavoces Ti10L cuando están en
secciones curvadas del arreglo.
La configuración "Line" se utiliza para secciones largas del arreglo con
tres o más ajustes consecutivos entre cajas de 0°, 1° o 2°. Comparada
con la configuración "Arc", el rango medio superior se reduce para
compensar la extensión del nearfield o campo cercano.
La transición desde la configuración "Line" a la de "Arc" dentro del arreglo
se realiza en función de la progresión del ángulo entre cajas, pero admite
determinadas desviaciones debido a la conexión de las cajas en grupos
de hasta cuatro.
Configuración "T10 PS"
Esta configuración debe seleccionarse cuando los altavoces Ti10 se
configuran como fuente puntual o cuando se utilizan como cajas
individuales con trompeta en configuración de arreglo en línea (p. ej.
front-fill o montado en el techo).
