Ti10

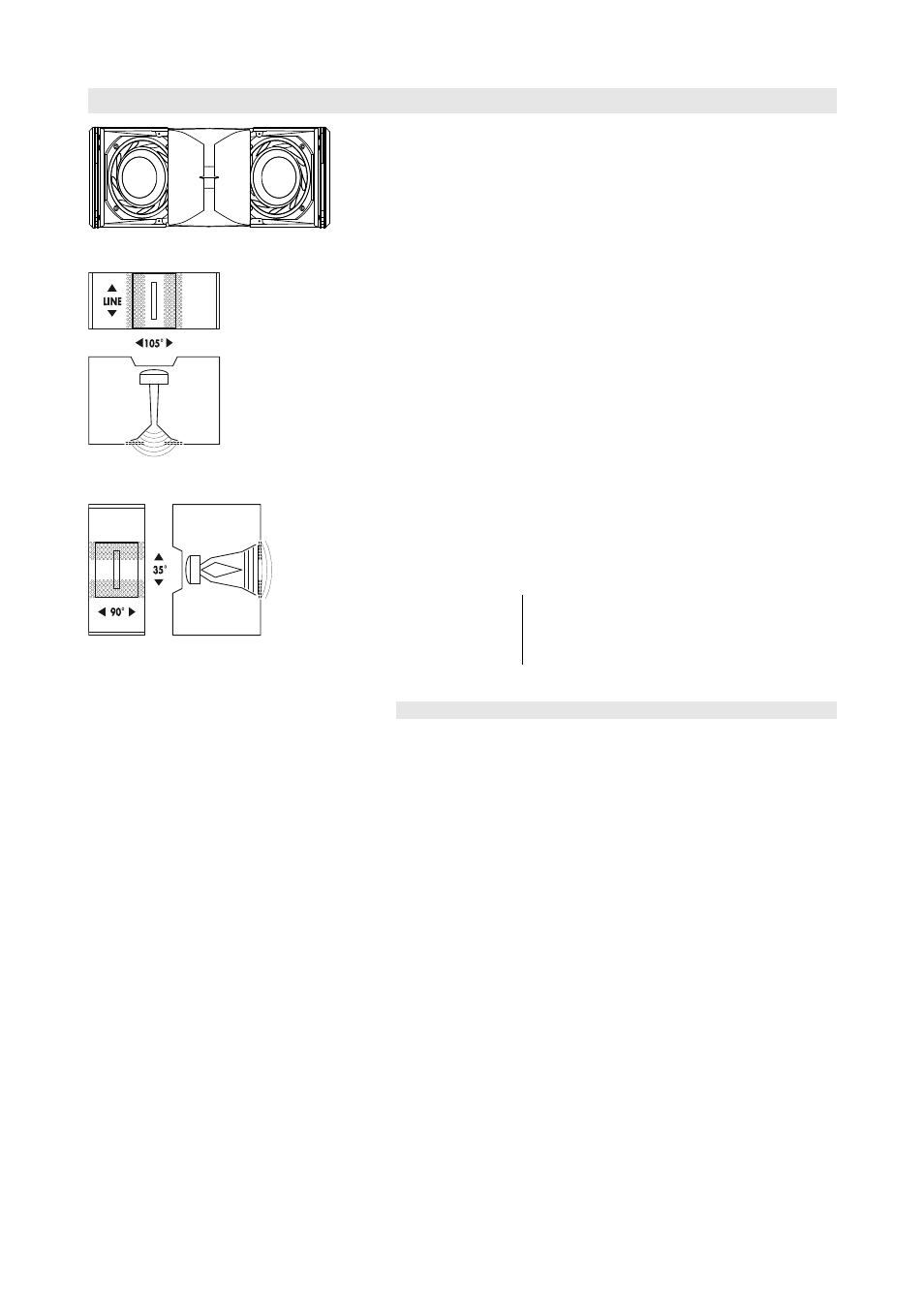

Fig. 1: Altavoz Ti10
Fig. 2: Trompeta y lente de Ti10
en configuración de fuente lineal
Fig. 3: Trompeta y lente de Ti10
en configuración de fuente puntual
El altavoz Ti10 es la versión de instalación del T10. El Ti10 es un sistema
de altavoces muy compacto que se puede utilizar como arreglo en línea y
también como altavoz de fuente puntual de gran directividad. Para estas
aplicaciones, la caja del Ti10 proporciona dos características de
dispersión diferentes que se pueden intercambiar sin herramientas.
El núcleo del diseño es una combinación exclusiva de una guía de ondas
giratoria con una trompeta y una lente acústica. La trompeta proporciona
originariamente una fuente de línea vertical con dispersión horizontal de
90°. La lente forma parte de la rejilla frontal y amplía la dispersión de
altas frecuencias (HF) en el modo de arreglo en línea en 105°. Cuando
se utiliza en vertical como fuente puntual, la lente curva el frente de onda
de la fuente lineal y proporciona un patrón de dispersión de 90° x 35°.
El Ti10 es un diseño de dos vías que emplea motores de 6,5” duales, un
motor de compresión de salida de 1,4” y red de crossover pasivo. Los
motores de graves están situados en una disposición dipolar que
proporciona un control de dispersión excepcional a las frecuencias más
bajas. Su respuesta de frecuencia se extiende desde 68 Hz hasta
18 kHz.
La caja del Ti10 está hecha de espuma dura integral de poliuretano con
acabado de pintura negra resistente a los impactos y a las inclemencias
del tiempo. Su forma permite configurar el sistema como una sola unidad
en orientación vertical o como arreglo en línea con los ajustes verticales
definidos por el usuario. La parte frontal de la caja del altavoz está
protegida por una rejilla metálica rígida y una espuma transparente
acústicamente.
¡PRECAUCIÓN! Los altavoces Ti10 sólo deben funcionar con un
amplificador de d&b correctamente configurado
porque, en caso contrario, existe el riesgo de
dañar los componentes del altavoz.
Componentes de rigging y arreglos de la Serie Ti
Para aplicaciones de fuente lineal y puntual, el altavoz Ti10 está
disponible en dos versiones de caja diferentes que son idénticas
acústicamente:
- Ti10L: la versión de fuente lineal, que incluye dispositivos de rigging
para arreglo en línea. Se puede utilizar como arreglo en línea y como
altavoz independiente con ambas orientaciones de trompeta.
- Ti10P: la versión de fuente puntual, sin dispositivos de rigging para
arreglo en línea. Se puede utilizar como altavoz independiente con
ambas orientaciones de trompeta.
Cuando se aplica como arreglo en línea, las cajas Ti10L se conectan
mecánicamente mediante anclajes de rigging a ambos lados de la parte
frontal de la caja y un anclaje central en la parte posterior de la caja.
Todos los componentes de rigging necesarios están montados en la caja y
se ocultan o se despliegan cuando se necesita. Los ángulos entre cajas
colindantes se pueden configurar desde 0° hasta 15°.
Para las aplicaciones de fuente puntual, los altavoces Ti10L y Ti10P están
provistos con seis inserciones roscadas para conectar a diferentes
accesorios de rigging, como, por ejemplo, Z5371 Soporte para colgar T,
Z5372 Soporte horizontal T, Z5354 Adaptador para colgar E8/E12 o
Z5020/25 Adaptador para colgar 02/03.
