Procedimiento de rigging del Ti10L
1
2
4
3

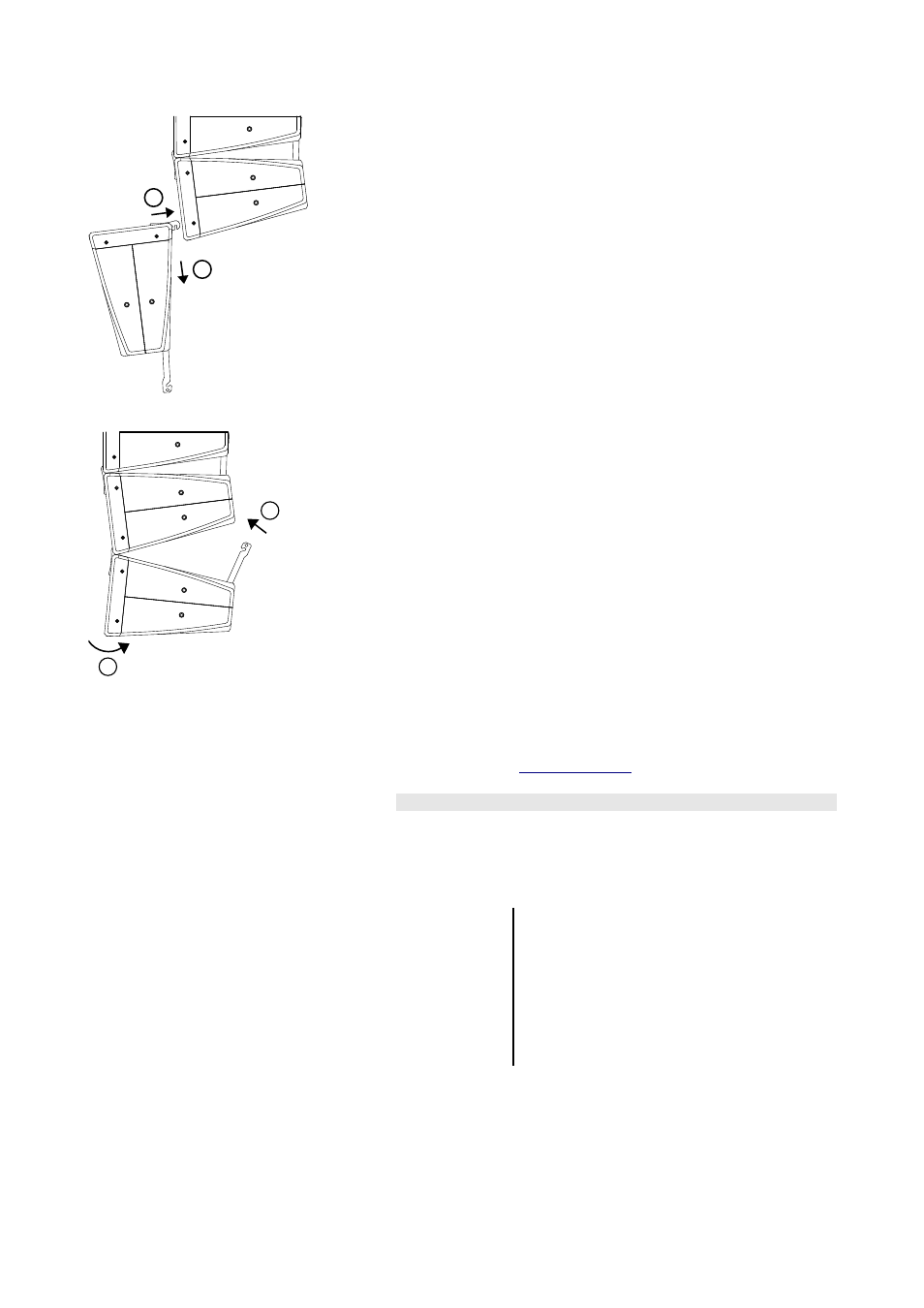

Fig. 4: Montaje del arreglo en línea de Ti10L
Los arreglos lineales de Ti10L se configuran con la estructura de rigging T
Z5370. El procedimiento de rigging sigue la descripción que se ofrece en
el manual de rigging de la Serie T, que se proporciona con la estructura
de rigging (o bumper) T. No obstante, las cajas Ti10L y T10 tienen
diferentes mecanismos de rigging frontales.
El rigging frontal del Ti10L está equipado con anclajes fijos en lugar de
pins de bloqueo y se oculta tras una cubierta del mismo color que la caja.
Para conectar una caja Ti10L a un arreglo o a una estructura de rigging
T, proceda como sigue:
1. Deslice hacia fuera las barras metálicas de unión frontales y la
barra de unión de angulación de la caja.
2. Coloque el pin de anclaje en el rigging trasero de la
caja/estructura superior en la posición deseada (ángulos entre
las cajas).
3. Mantenga la caja en un ángulo de 90° respecto a la
caja/estructura superior.
4. Inserte las barras metálicas de unión frontales en el rigging
frontal de la caja superior (1).
5. Permita que la caja se deslice hacia abajo lentamente y
compruebe que los ganchos descansan en los anclajes (2).
6. Levante la parte posterior de la caja (3) y enganche la barra de
unión de angulación en el pin de anclaje predefinido de la
caja/estructura superior (4).
7. Inserte el segundo pin de anclaje (pin de seguridad) para fijar la
barra de unión de angulación de la caja.
Los arreglos en línea de Ti10L de hasta 3 cajas se pueden sostener con el
soporte múltiple T Z5373, que permite un direccionamiento fácil del
arreglo tanto volado como montado en un trípode.
Una descripción detallada de la planificación y el diseño de arreglos T se
ofrece en la información técnica "TI 385 J, Q and T-Series system design,
d&b ArrayCalc" que también se proporciona con la Estructura de rigging
T. La calculadora de arreglos ArrayCalc de d&b se puede descargar del
sitio web de d&b en
www.dbaudio.com .
Opciones de caja de Ti10L y Ti10P
La versión en color especial (SC) de la caja está disponible en todos los
colores de la tabla RAL. El tipo de conector es NL4.
La versión resistente a las inclemencias del tiempo (WR) sólo está
disponible en negro. Está equipado con un cable de entrada fijo.
¡PRECAUCIÓN! La opción WR permite que los altavoces funcionen
en condiciones ambientales cambiantes, pero no se
ha previsto para que se habilite de modo
permanente
con altavoces que funcionen
desprotegidos en exteriores.
- Sitúe una cubierta adicional sobre los altavoces.
- Siempre coloque las cajas horizontalmente o con
cierta inclinación hacia abajo.
