FUNCIONAMIENTO
ADVERTENCIA:
Para reducir el riesgo de sufrir lesiones, siempre asegúrese
de que la guía de corte al hilo esté paralela a la hoja antes
de iniciar cualquier operación.
PARA INSTALAR LA GUÍA DE CORTE AL HILO
Vea la figura 22.
 Coloque el reborde trasero en la parte posterior de la mesa
de la sierra y tire de aquélla un poco hacia la parte delantera
de la unidad.
 Baje el extremo delantero de la guía de corte al hilo hasta
las superficies guía de la parte superior del riel delantero.
 Empuje hacia abajo la palanca de la guía de corte al hilo
para alinear y fijar automáticamente la guía. Debe quedar
puesto el seguro del gatillo.
Verifique que haya un movimiento deslizante suave. Si es
necesario realizar ajustes, vea el apartado
Para verificar la
alineación entre la guía de corte al hilo y la hoja, en la sección
Ajustes de este manual.
PARA AJUSTAR A LA HOJA EL INDICADOR DE
LA ESCALA DE LA GUÍA DE CORTE AL HILO
Vea la figura 23.
Para ajustar a la hoja el indicador de la escala de la guía de
corte al hilo, realice los siguientes pasos: Comience con la hoja
a un ángulo de cero grados (vertical).
 Desconecte la sierra.
 Afloje la guía de corte al hilo; para ello, oprima el seguro del
gatillo y levante la manija de fijación.
 Con una escuadra de carpintero, fije la guía de corte al hilo a
5 cm (2 pulg.) del borde de la punta de la hoja.
 Afloje el tornillo del indicador de la escala y alinéelo con la
marca de 5 cm (2 pulg.), como se muestra.
 Vuelva a apretar el tornillo.
PARA USAR LA GUÍA DE INGLETES
Vea la figura 24.
��� La guía de ingletes brinda una gran precisión en los cortes en
ángulo. Para efectuar cortes con tolerancias muy estrechas se
recomienda efectuar cortes de prueba.
Hay dos canales para la guía de ingletes, uno a cada lado de
la hoja. Al efectuar cortes transversales a 90°, puede utilizarse
cualquiera de los dos canales de la guía de ingletes. Al realizar
cortes transversales a bisel (con la hoja inclinada en relación
con la mesa), la guía de ingletes debe estar en la ranura de la
derecha, de manera que la hoja se incline en dirección opuesta
a donde está la guía de ingletes y las manos del operador.
La guía de ingletes puede girarse 60° hacia la derecha o
izquierda.
 Afloje la perilla de fijación.
 Con la guía de ingletes puesta en la ranura correspondiente,
gírela hasta llegar al ángulo deseado en la escala.
 Vuelva a apretar la perilla de fijación.
RIEL
DELANTERO
MANIJA DE
FIJACIÓN
HOJA
GUÍA DE
CORTE AL
HILO
MARCA DE
2 PULG.
ESCALA
INDICADOR DE
LA ESCALA
2
pulg.

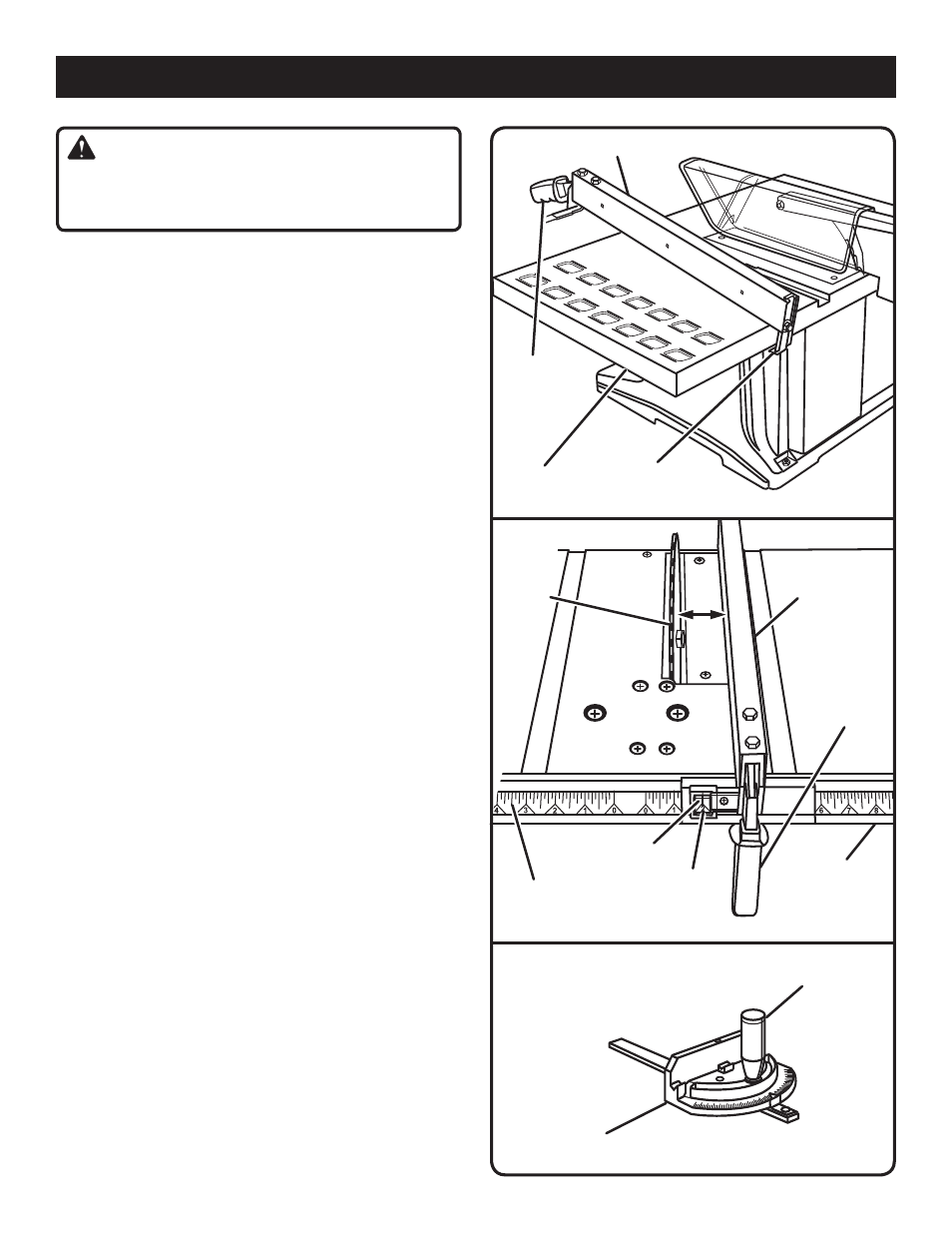

Fig. 22
Fig. 23
REBORDE
TRASERO
GUÍA DE CORTE AL HILO
PALANCA
DE LA GUÍA
DE CORTE
AL HILO
MESA DE
LA SIERRA
Fig. 24
PERILLA DE
FIJACIÓN
GUÍA DE
INGLETES
