FUNCIONAMIENTO
DESTORNILLADOR
TORNILLO DEL
INDICADOR DE BISEL
Fig. 19
Fig. 20
GARGANTA
PARA CAMBIAR LA PROFUNDIDAD DE LA
HOJA

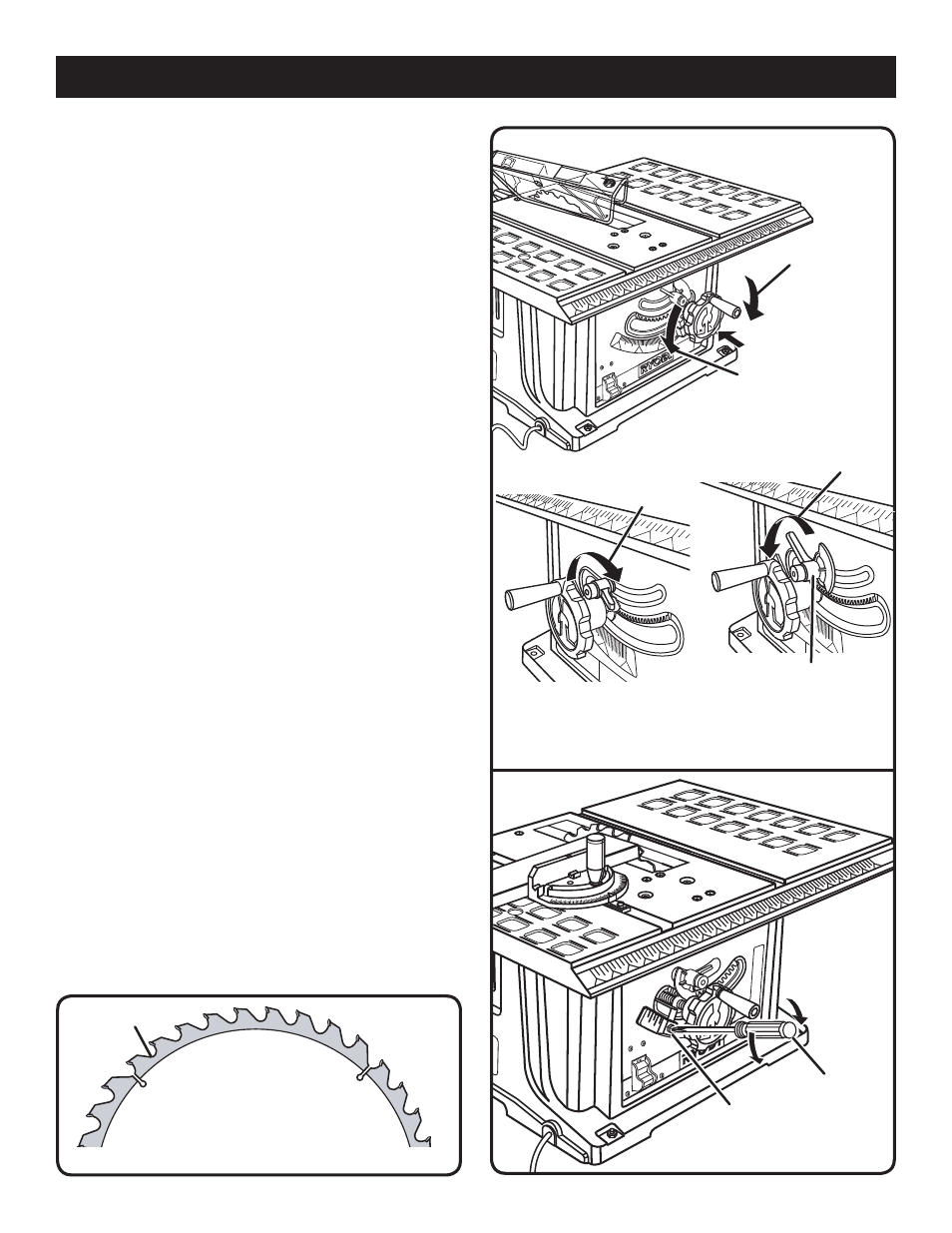

Vea la figura 19.
Se debe ajustar la profundidad de la hoja de la sierra de
manera que las puntas exteriores de la hoja queden más
elevadas que la pieza de trabajo, de 3,2 mm (1/8 pulg.) a
6,4 mm (1/4 pulg.) aproximadamente, pero los puntos más
bajos (las gargantas) queden bajo la superficie superior. La
hoja de corte se sube girando a la izquierda el manija de
ajuste de la hoja, y se baja girando éste a la derecha.
PARA CAMBIAR EL ÁNGULO DE BISEL
Vea la figura 20.
Esta sierra de mesa dispone de un control de biseles de piñón y
cremallera que permite efectuar cortes en ángulos de 90° a 45°.
NOTA: Un corte a 90° tiene un bisel de 0°, y un corte de 45°
tiene un bisel de 45°.
 Desconecte la sierra.
 Afloje el control de biseles; para ello, gire completamente
a la izquierda la palanca de fijación de bisel. Si es
necesario aflojarla aún más, extraiga la palanca de
fijación de biseles de resorte y gírela a la derecha. Suelte
la palanca de fijación de biseles y permita el manija de
ajuste de la hoja para sentar (la cerradura) en su posición
original. Gírela a la izquierda de nuevo hasta aflojarla.
 Ajuste el ángulo de bisel; para ello, empuje el volante
hacia la sierra y luego gírelo. Girando a la izquierda el
volante se aumenta el ángulo de la hoja, acercándolo a
los 45°. Girándolo a la derecha se disminuye el ángulo,
y se acerca la hoja a los 90°.
 Apriete el control de biseles; para ello, gire a la derecha la
palanca de fijación de bisel. Si es necesario apretarla aún
más, extraiga la palanca de fijación de biseles de resorte y
gírela a la izquierda. Después suelte la palanca de fijación
de biseles y permita que regrese a su posición original.
Gírela de nuevo a la derecha. Repita este proceso hasta
dejar apretada firmemente la palanca de fijación de bisel.
NOTA: Antes de hacer los cortes, la palanca de fijacion
de bisel cerradura debe estar en la posición cerrada como
mostrado en la figura 20.
PARA AJUSTAR EL INDICADOR DE BISEL
Vea la figura 21.
��Si el indicador de bisel no está a cero cuando la hoja de
la sierra está a 90°, ajuste el indicador; para ello, afloje el
tornillo y póngalo a 0° en la escala de bisel. Vuelva a apretar
el tornillo.
Fig. 21
PARA AUMENTAR
EL ÁNGULO
PARA DISMINUIR
EL ÁNGULO
11 ESTÁN EN PUNTO ABIERTOS, 3 SON CERRADOS EN PUNTO
PARA
CERRAR
PARA
DESATRANCAR
PALANCA DE FIJACIÓN
DE BISEL
