19
ARMADO
Si el separador y la hoja de la sierra no están alineados,
deben ajustarse. Para ajustar:
 Desconecte la sierra y luego suba el sistema protector
de la hoja.
 Afloje los tornillos de cabeza hueca que fijan el sistema
protector de la hoja al soporte de montaje.
 Mueva a la izquierda o derecha el sistema protector de la
hoja según sea necesario para alinear el separador con
la hoja de la sierra.
 Una vez debidamente alineado el sistema, apriete
firmemente los tornillos.
ADVERTENCIA:
Es importante instalar y ajustar correctamente el sistema
protector de la hoja. Una mala alineación podría causar
un contragolpe y lanzar la pieza de trabajo hacia el
operador.
ADVERTENCIA:
No afloje los tornillos que fijan el separador en el
sistema protector de la hoja. Si no están asegurados,
los trinquetes o la separadora pueden causar lesiones
cuando se efectúan ajustes.
PARA INSTALAR EL SISTEMA PROTECTOR
DE LA HOJA

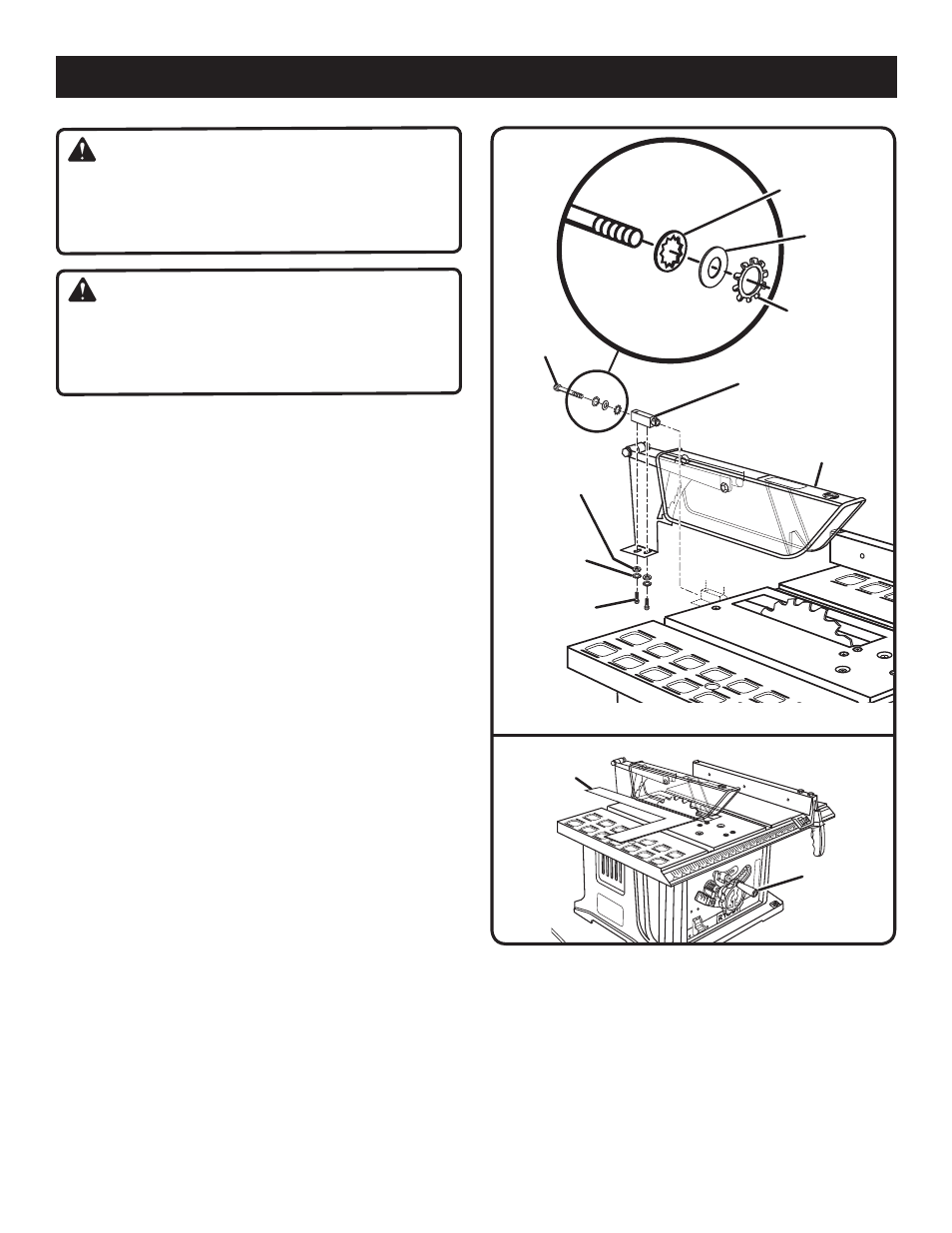

Vea la figura 13.
 Baje la hoja; para ello, gire a la derecha el manija de ajuste
de la hoja.
 Coloque una arandela de presión de dientes externos,
una arandela plana y una arandela de presión de dientes
internos en el perno de cabeza hueca, y después coloque
el perno y las arandelas en el agujero de la placa de
soporte.
 Glisser le soporte de montaje en la parte trasera de la
sierra sobre la barra, y apriete éste con la llave hexagonal
suministrada.
NOTA: Antes de apretar el perno, asegúrese de que
haya por lo menos 3,2 mm (1/8 pulg.) entre la hoja y el
separador.
 Apriete firmemente el perno con la llave hexagonal
suministrada.
 Monte el sistema protector de la hoja en el soporte
de montaje con los tornillos de cabeza hueca, las
arandelas planas y las de arandela de seguridad de
dientes externos, como se muestra en la figura 13.
El sistema protector de la hoja debe estar alineado con
la hoja de corte. En el apartado siguiente se señalan las
instrucciones.
PARA REVISAR Y ALINEAR LA HOJA Y EL
SISTEMA PROTECTOR
Vea la figura 14.
Esta sierra ha sido ajustada de fábrica, y a menos que se
hubiera dañado durante el transporte, no requiere ningún
ajuste durante el armado. Después de un uso intenso, es
posible que necesite revisarse. Si el sistema protector de
la hoja está desalineado con respecto a la hoja, corrija su
alineación.
El separador debe estar alineado con la hoja de la sierra.
Para verificar la alineación del separador:
 Eleve la hoja de la sierra; para ello, gire a la izquierda el
manija de ajuste de la hoja.
 Coloque una escuadra de carpintero o una regla a la
izquierda de la hoja de la sierra.
ESCUADRA DE
CARPINTERO
MANIJA DE
AJUSTE DE
LA HOJA
Fig. 14
Fig. 13
ARANDELA
DE SEGURIDAD
DE DIENTES
EXTERNOS
ARANDELA DE
SEGURIDAD DE
DIENTES INTERNOS
ARANDELA
PLANA
PERNO DE
CABEZA
HUECA
ARANDELA
PLANA
ARANDELA
DE SEGURIDAD
DE DIENTES
EXTERNOS
TORNILLOS
DE CABEZA
HUECA
SISTEMA PROTECTOR
DE LA HOJA
SOPORTE DE
MONTAJE
