INSTALACION/CAMBIO DE FRESAS
(Continuación)

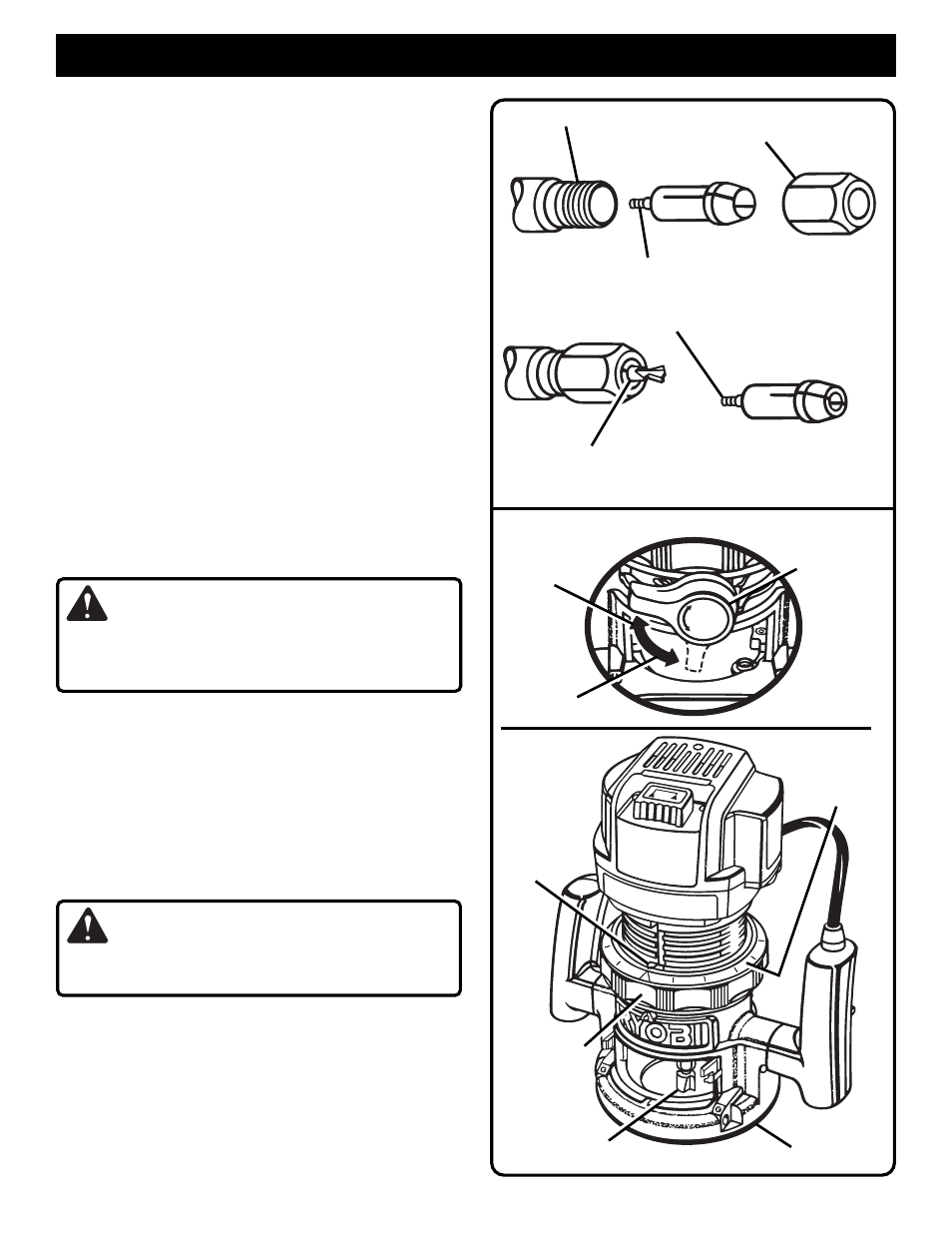

■ Para usar fresas con vástagos de 6,4 mm (1/4 pulg.) es
necesario sacar el portafresa de 13 mm (1/2 pulg.) y
reemplazarlo con el portafresa de 6,4 mm (1/4 pulg.).
Para sacar el portafresa de 13 mm (1/2 pulg.) saque la
tuerca del portafresa, afloje el tornillo del portafresa que
sujeta el portafresa al eje del motor, luego saque el
conjunto del portafresa.
NOTA: El tornillo del portafresa tiene roscas a la
izquierda y necesitará un destornillador Phillips #2 para
aflojarlo. Gire el tornillo a la derecha para aflojar y a
izquierda para apretar.
■ Instale el conjunto del portafresa de 6,4 mm (1/4 pulg.),
apretando firmemente el tornillo del portafresa en el eje
del motor, luego vuelva a instalar la tuerca de 13 mm
(1/2 pulg.)
Ver Figura 5. Asegúrese de que la fresa
puede girar libremente dentro del eje del motor una vez
que se ha apretado el tornillo del portafresa.
■ Inserte el vástago de la fresa en el portafresa hasta que
el vástago toque el fondo, luego tírela hacia afuera
1,6 mm (1/16 pulg.) para permitir expansión cuando la
fresa se calienta.
■ Apriete firmemente la tuerca del portafresa girándola a
la derecha con la llave provista.
Ver Figura 4.
ADVERTENCIA:
Si la tuerca del portafresa no está firmemente apretada,
la fresa puede salirse durante el uso causando lesiones
personales graves.
■ Coloque el bloqueo del husillo nuevamente en la posición
de desbloqueo. De lo contrario, el mecanismo de
enclavamiento del bloqueo del husillo no le dejará poner
en marcha su tupí.
AJUSTES DE LA PROFUNDIDAD DE CORTE
Ver Figuras 6, 7, 8 y 9.
Recomendamos que los cortes sean hechos a profundidades
no mayores de 3,2 mm (1/8 pulg.) y que se hagan varias
pasadas para hacer cortes más profundos de 3,2 mm (1/8 pulg.).
■ DESENCHUFE SU TUPI.
ADVERTENCIA:
Si no se desenchufa el tupí, se puede producir la puesta
en marcha accidental causando una lesión grave.
■ Coloque su tupí sobre una superficie plana, desbloquee la
palanca de sujeción y gire el anillo de ajuste de profundidad
hasta que la fresa esté dentro de la subbase.
Ver Figura 6.
■ Gire el anillo de ajuste de profundidad hasta que la
punta de la fresa toque la superficie plana (profundidad
de corte cero).
Ver Figura 7. Luego gire el anillo de
ajuste de profundidad hasta que el cero se alinee con el
punto indicador en la parte delantera de la caja del
AJUSTES
VISTA DE ATRAS DEL TUPI
PARA
BLOQUEAR
PARA
DESBLOQUEAR
PALANCA DE
SUJECION
ANILLO
INDICADOR DE
PROFUNDIDAD
FRESA DENTRO
DE LA SUBBASE
SUBBASE
ANILLO DE
AJUSTE DE
PROFUNDIDAD
PUNTO
INDICADOR
PORTAFRESA
DE 1/4 PULG.
EJE DEL MOTOR TUERCA DEL PORTAFRESA
DE 1/2 PULG.
PORTAFRESA
DE 1/2 PULG.
FRESA CON VASTAGO DE
1/4 PULG. DE DIAMETRO
TORNILLO DEL PORTAFRESA (ROSCAS A LA IZQUIERDA)
USANDO UN DESTORNILLADOR PHILLIPS #2, GIRE EL
TORNILLO A LA DERECHA PARA AFLOJAR Y A LA
IZQUIERDA PARA APRETAR
15 64 7 32
13
64
16
3
11
64
64
1
32
1
0
Fig. 5
Fig. 6
LOCK
UN LO CK
