ADVERTENCIA:
Su tupí no debe estar enchufado en la fuente de alimentación
cuando esté instalando piezas, haciendo ajustes, instalando
o sacando fresas, límpiándolo o cuando no está en uso. Al
desenchufar el tupí evitará la puesta en marcha accidental
que podría provocar una lesión personal grave.
INSTALACION/CAMBIO DE FRESAS
Ver Figuras 3, 4 y 5.
■ DESENCHUFE SU TUPI.
ADVERTENCIA:
Si no se desenchufa el tupí, se puede producir la puesta en
marcha accidental causando una lesión grave.
ATENCION:
Para evitar que se dañe el husillo o el bloqueo del husillo,
siempre deje que el motor pare completemente antes de
enganchar el bloqueo del husillo.
■ En la parte superior de la tapa de extremo se encuentra un
bloqueo del husillo.

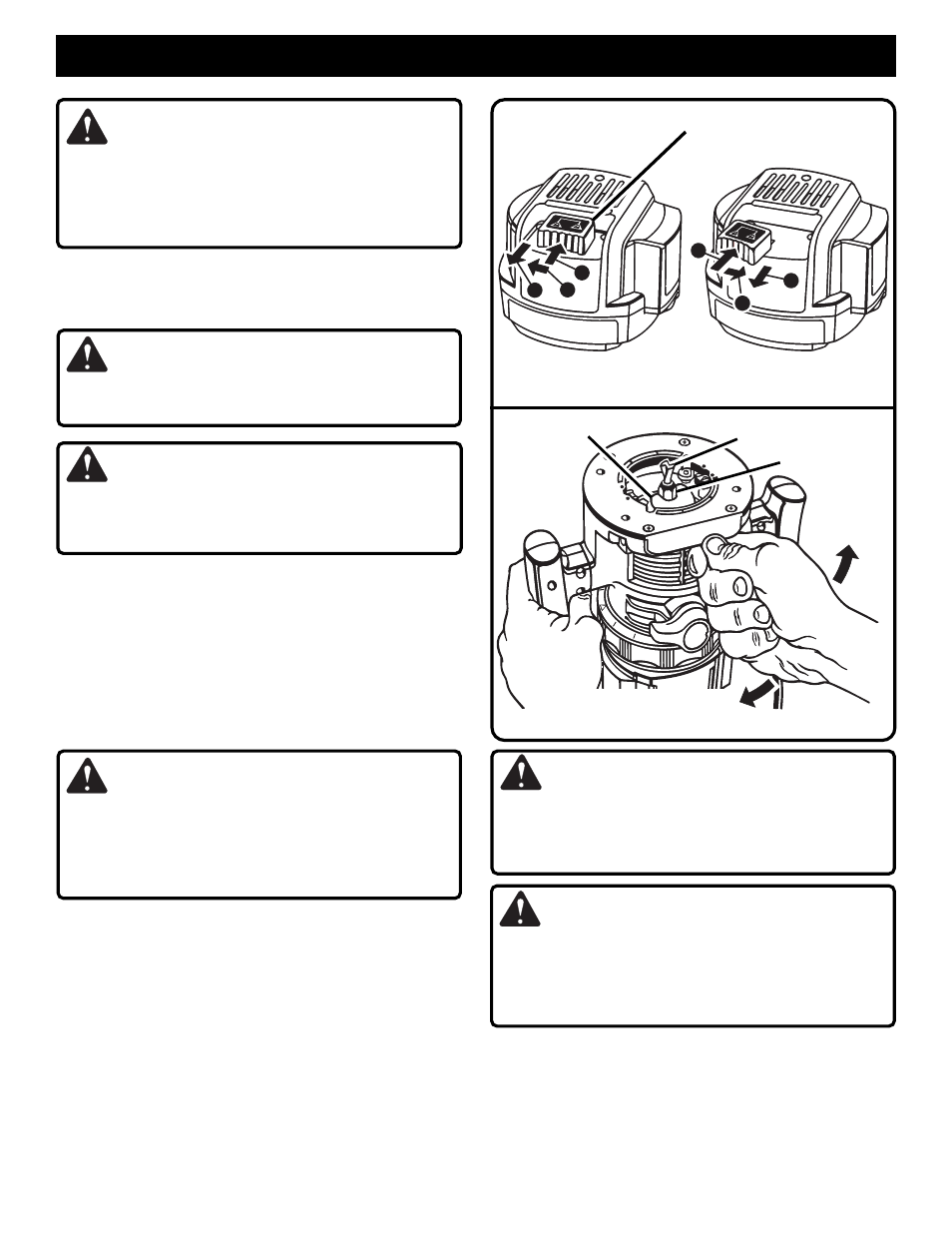

Ver Figura 3. Para activar el bloqueo, (1)
empuje el bloqueo del husillo hacia adentro, (2) deslícelo a la
posición de bloqueo, luego (3) suelte el bloqueo del husillo.
■ Coloque su tupí al revés en la mesa, luego gire la tuerca
del portafresa con la llave hasta que el mecanismo de
bloqueo quede entrabado
Ver Figura 4.
NOTA: El bloqueo del husillo es a resorte y se posicionará
en su lugar con un chasquido cuando el mecanismo de
bloqueo quede entrabado.
ADVERTENCIA:
Si usted está cambiando una fresa inmediamente después
de haber usado la herramienta, tenga cuidado de no tocar
la fresa o el portafresa con sus manos o con los dedos. Se
puede quemar debido a la acumulación de calor producida
por el corte. Siempre use la llave que se proporciona.
■ Saque las fresas girando la tuerca del portafresas a la
izquierda lo suficiente como para permitir que la fresa se
deslice fuera del portafresa con facilidad.
Ver Figura 4.
■ Si está instalando la fresa por primera vez, puede instalarla
una vez que la tuerca del portafresa esté suelta. Si está
cambiando fresas, la fresa se deslizará fácilmente fuera del
portafresa después que se ha aflojado la tuerca.
■ El portafresa de 13 mm (1/2 pulg.) está labrado a tolerancias
muy precisas para poder recibir fresas con vástagos de
13 mm (1/2 pulg.) de diámetro. Como se mencionó
anteriormente, se ha suministrado además con su tupí un
conjunto de portafresa de 6,4 mm (1/4 pulg.) de modo que
se pueden usar fresas que tengan vástagos de 6,4 mm
(1/4 pulg.).
Ver Figura 5.
AJUSTES
ADVERTENCIA:
No use fresas que tengan vástagos demasiado pequeños.
Los vástagos más pequeños no quedarán debidamente
apretados y puedan salirse de la herramienta causando
lesiones.
ADVERTENCIA:
Antes de conectar su tupí a la fuente de energía eléctrica,
siempre verifique si no está en la posición de bloqueo en
marcha. De lo contrario usted puede producir la puesta en
marcha accidental de su tupí resultando en una posible
lesión seria.
CONEXION ELECTRICA
Su tupí tiene un motor eléctrico construido a precisión. Debe ser
conectado a una fuente de alimentación de 120 voltios, 60 Hz,
CA solamente (la corriente normal del hogar). No haga
funcionar esta herramienta con corriente continua (CC). Una
caída significativa de voltaje puede causar pérdida de potencia y
sobrecalentamiento del motor. Si su herramienta no funciona
cuando está enchufada, vuelva a verificar la fuente de alimentación.
LLAVE FRESA
TUERCA DEL
PORTAFRESA
Fig. 3
PARA BLOQUEAR
DEL HUSILLO
BLOQUEO DEL HUSSILLO
PARA DESBLOQUEAR
DEL HUSILLO
2
1
3
1
3
2
PARA
AFLOJAR LA
TUERCA DEL
PORTAFRESA
Fig. 4
7 32
64
15
64
0
PARA APRETAR LA
TUERCA DEL PORTAFRESA
