FUNCIONAMIENTO
RANURADO A PULSO
ADVERTENCIA:
Cuando use una mesa de tupí aprobada por el UL, se
deben usar fresas grandes solamente para el labrado de
bordes. No use fresas para ningún propósito que sean
más grandes que el diámetro de la abertura en la base del
tupí. El incumplimiento de esta advertencia puede causar
una lesión personal grave.
ADVERTENCIA:
SIEMPRE asegúrese de que el vástago de la fresa esté
asentado dentro de 1/16 pulg. del fondo del portafresa. Si
extiende el vástago de la fresa más allá de 1/16 pulg. de
la base del portafresa puede causar enganche inadecuado
del portafresa en la fresa y causar una lesión personal
seria.
ADVERTENCIA:
Use solamente tornillos para metales de 5/16-18 x 3/4
pulg. para montar el tupí en posición inversa para su uso
en una mesa. El uso de tornillos más pequeños, tales
como los tornillos para metales 10-32 provistos para el
montaje de la subbase, pueden no asegurar debidamente
la subabse y causar una lesión personal grave.
RANURADO A PULSO

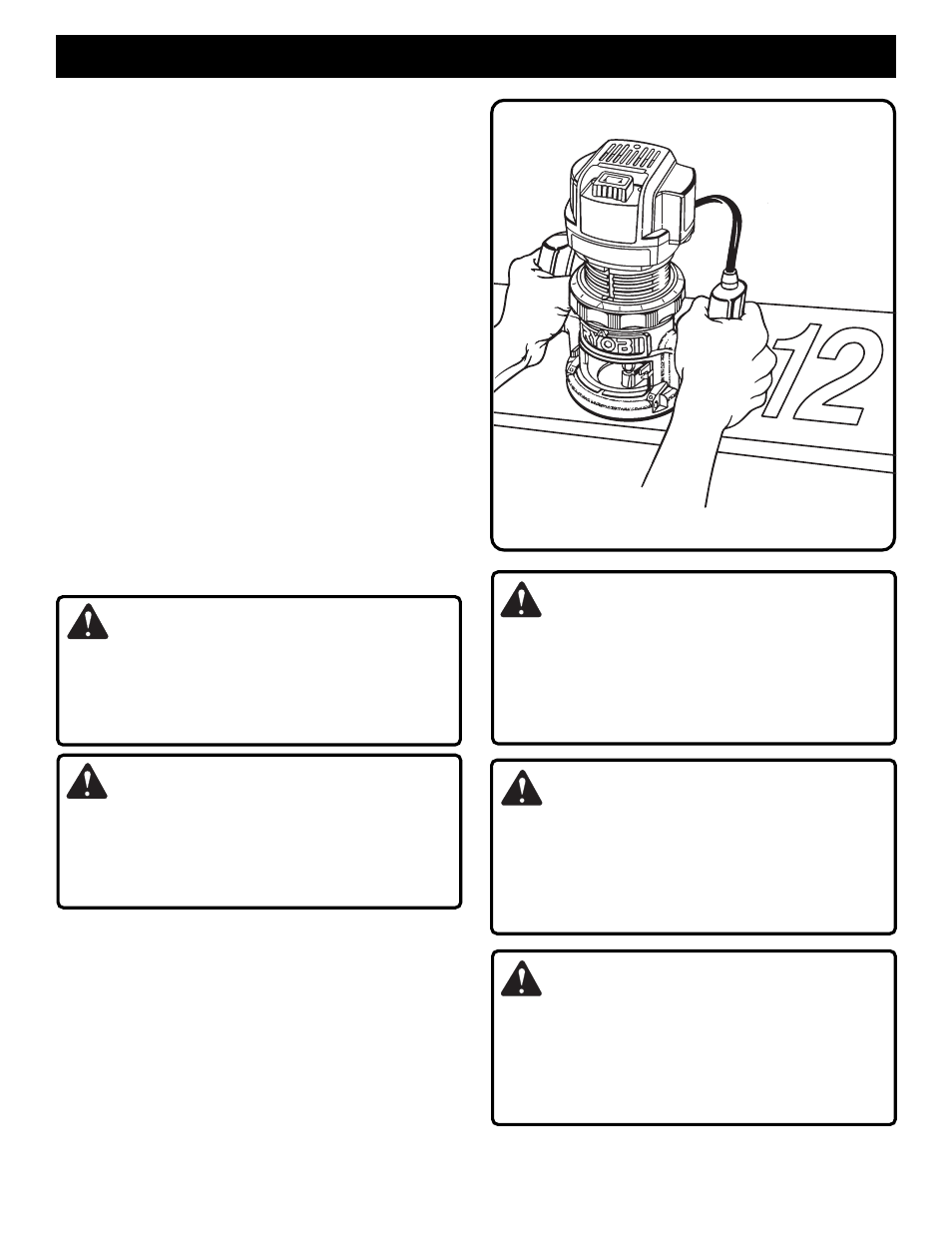

Ver Figura 21.
Cuando se usa a pulso su tupí se transforma en una
herramienta versátil y flexible. Esta flexibilidad le hace posible
recortar avisos, hacer esculpido en relieve, etc.
Hay dos técnicas básicas para el ranurado a pulso:
■ Ranurado de letras, ranuras y modelos en madera. Ver
Figura 21.
■ Ranurado del fondo y dejando las letras o los modelos
en relieve sobre la superficie.
Cuando se hace ranurado a pulso sugerimos lo
siguiente:
■ Dibuje o ponga el modelo en la pieza de trabajo.
■ Seleccione la fresa apropiada. NOTA: A menudo se
usa una fresa de ranura en V o de cilindro hueco para
recortar letras y esculpir objetos. Las fresas derechas y
las fresas redondas a menudo son usadas para hacer
grabados en relieve. Las fresas de acanalar se usan
para recortar detalles intricados y pequeños.
■ Recorte el patrón en dos o más pasadas. Haga la
primera pasada a 25% de la profundidad deseada del
corte. Esto le dará mejor control y será una guía para la
siguiente pasada.
■ No penetre a más de 3,2 mm (1/8 pulg.) por cada
pasada o corte.
ADVERTENCIA:
No use una fresa de tupí grande para ranurado a pulso. Si
se usa una fresa de tupí grande para el ranurado a pulso
puede perder el control de la herramienta o crear otras
situaciones de peligro que puedan posiblemente resultar
en lesiones personales graves.
ADVERTENCIA:
No use con mesas de tupí que no cumplen con las
prácticas seguras de trabajo en madera y que no ofrezcan
protección adecuada para la fresa. Si no se cumple con
ésto se puede producir un accidente que cause
posiblemente una lesión grave.
USO DE MESAS DE TUPI
Ver Figuras 22 y 23.
■ El tupí RE170VS de Ryobi puede ser usado con mesas
de tupí aprobadas por el UL tal como el Sistema de
Corte a Precisión BT3000SXI de Ryobi. Puede que sea
necesario retirar la subbase para utilizar el diseño
completo de algunas fresas formadoras de bordes tal
como las fresas de gola romana y fresas de redondear.
Retire los cuatro (4) tornillos de cabeza cilíndrica 10-32
y la subbase. Una vez quitada la subbase, el tupí está
asegurado en la placa de montaje con los tornillos de
cabeza cónica 5/16-18 x 3/4 pulg. provistos en el
Juego de Montaje de Tupí Ryobi, modelo número
4950300 o disponibles en su ferretería local.
Fig. 21
