Solución de problemas
12-26
Cómo solucionar los atascos de papel
Si se produce un atasco de papel, el panel digital
muestra Atasco de papel y la máquina se detiene.
Consulte estos procedimientos para quitar el papel
atascado.

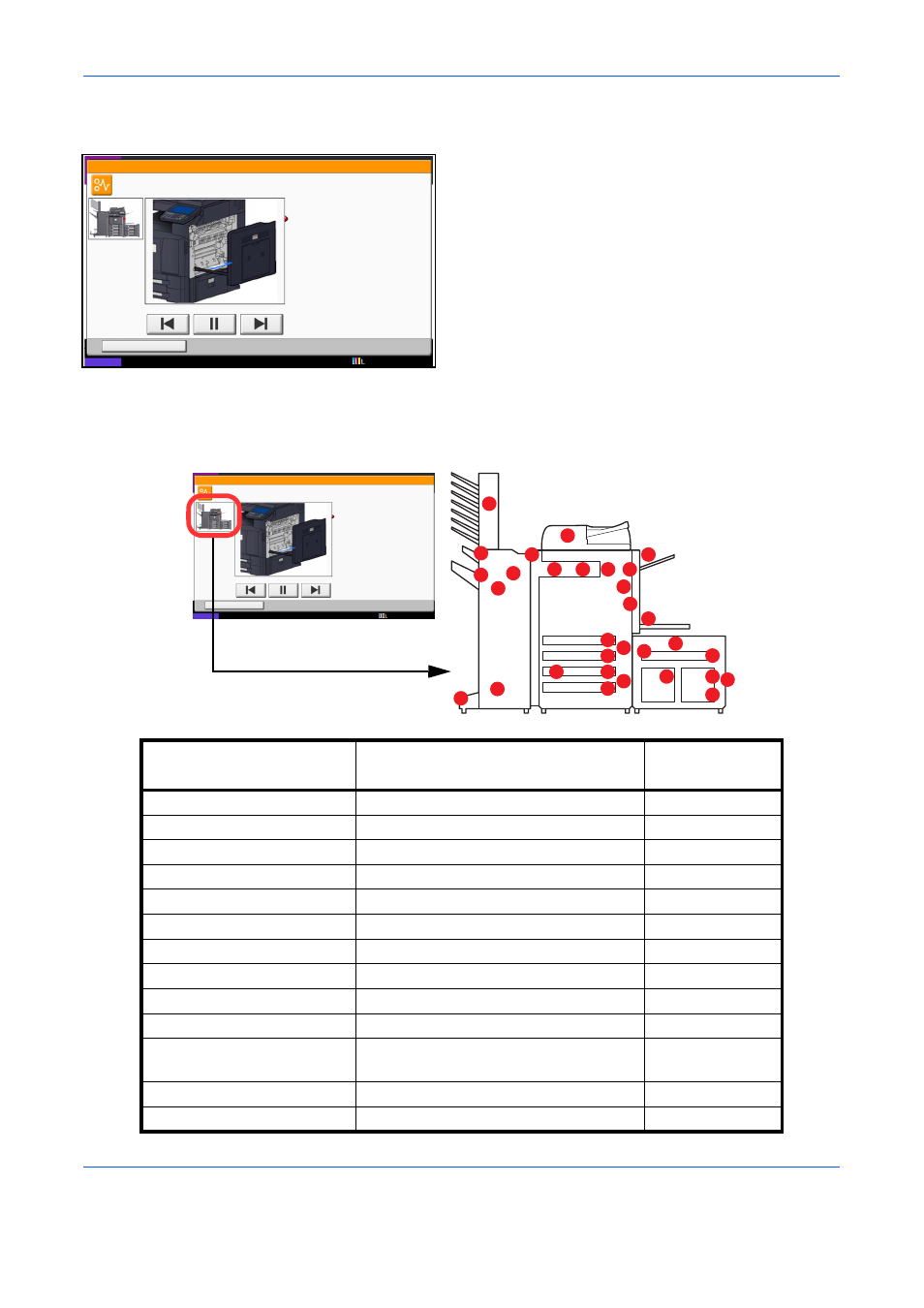

Indicadores de ubicación del atasco
Si se atasca el papel, se mostrará la ubicación del atasco como en el dibujo siguiente, con una letra que se
corresponde con el componente de la máquina afectado. También se mostrarán instrucciones para
solucionarlo.
10/10/2010 10:10
Retener
ATAS
Atasco de papel.
02/04
1. Quitar el papel del dispositivo de
expulsión de papel.
2. Abrir la cubierta derecha 1 de la unidad
principal y sacar el papel.
Retirar el papel del bypass.
3. Abrir la cubierta del fusor (A1) y
retirar el papel.
4. Cerrar la cubierta.
Estado
10/10/2010 10:10
Retener
ATAS
Atasco de papel.
02/04
1. Quitar el papel del dispositivo de
expulsión de papel.
2. Abrir la cubierta derecha 1 de la unidad
principal y sacar el papel.
Retirar el papel del bypass.
3. Abrir la cubierta del fusor (A1) y
retirar el papel.
4. Cerrar la cubierta.
Estado
A
D
I
F
L
L
L
M
M
M M
K
K
H
K
K
I J G
K
K
K
K
B
C
E
E
E
G
C
C
Indicador de ubicación del
atasco de papel
Ubicación del atasco de papel
Página de
referencia
A Depósito 1 12-27
B Depósito 2 12-28
C Depósito 3 o 4 (opcional) 12-29
D Bypass 12-33
E Dentro de la cubierta derecha 1, 3 o 4 12-34
F Unidad dúplex 12-36
G Unidad de fijación 12-39
H Alimentador de originales (opcional) 12-40
I Separador de trabajos (opcional) 12-42
J Unidad puente 12-44
K Finalizador de documentos (opcional) 12-45
12-46
L Depósito 5 (opcional) 12-53
M Depósito 6, 7 (opcional) 12-55
