CAPITULO 3 PREPARATIVOS
3-6
3
4
7
8
1
2
5
6

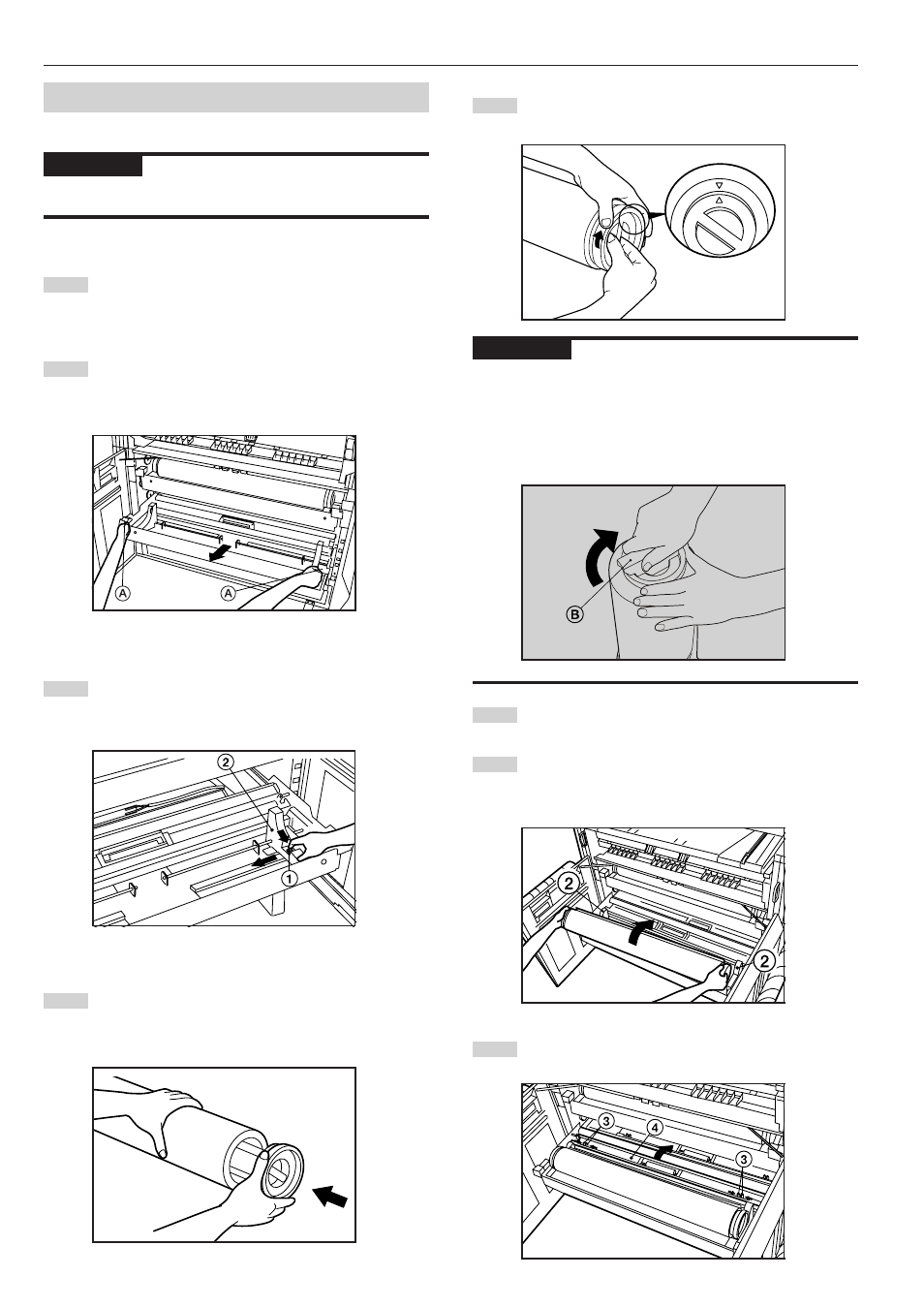

(2) Forma de colocar el rollo de papel
Utilice el mismo procedimiento para cambiar el rollo de papel.
IMPORTANTE
• Cuando cambie el rollo de papel, gire las bridas en ambos lados para
rebobinar el papel.
Abra la tapa frontal hasta que quede asegurado.
Sujete los mangos de la unidad de rollo A para soltar el
seguro y saque la unidad de rodillo hasta su tope.
Levante las palancas de liberación 1 y ajuste las guías de
brida 2 en ambos lados al tamaño del papel.
Inserte una brida suministrada en el núcleo del nuevo rodillo.
Sujete la brida y gire su palanca en el sentido indicado por la
flecha para alinear las marcas
m interior y exterior en la
brida. La brida quedará asegurada al rollo de papel.
Asegure la otra brida de la misma forma en el rollo de papel.
Coloque el rollo de papel en la unidad de rollo alineándolo
con las guías de brida
2 .
Después de colocar el rollo de papel, compruebe que la
bandeja de brida no se mueve.
IMPORTANTE
• Si la palanca de la brida no gira fácilmente, instale el mango de
brida suministrado B y gire el mango de brida en el sentido
indicado por la flecha para alinear las marcas m interior y exterior
en la brida.
* Además, si la palanca de la brida no gira fácilmente cuando se
desmonta la brida, use el mango de la brida.
Sujete ambos pestillos 3 de inserción de rollo de papel y
abra la tapa 4 de inserción de rollo de papel.
