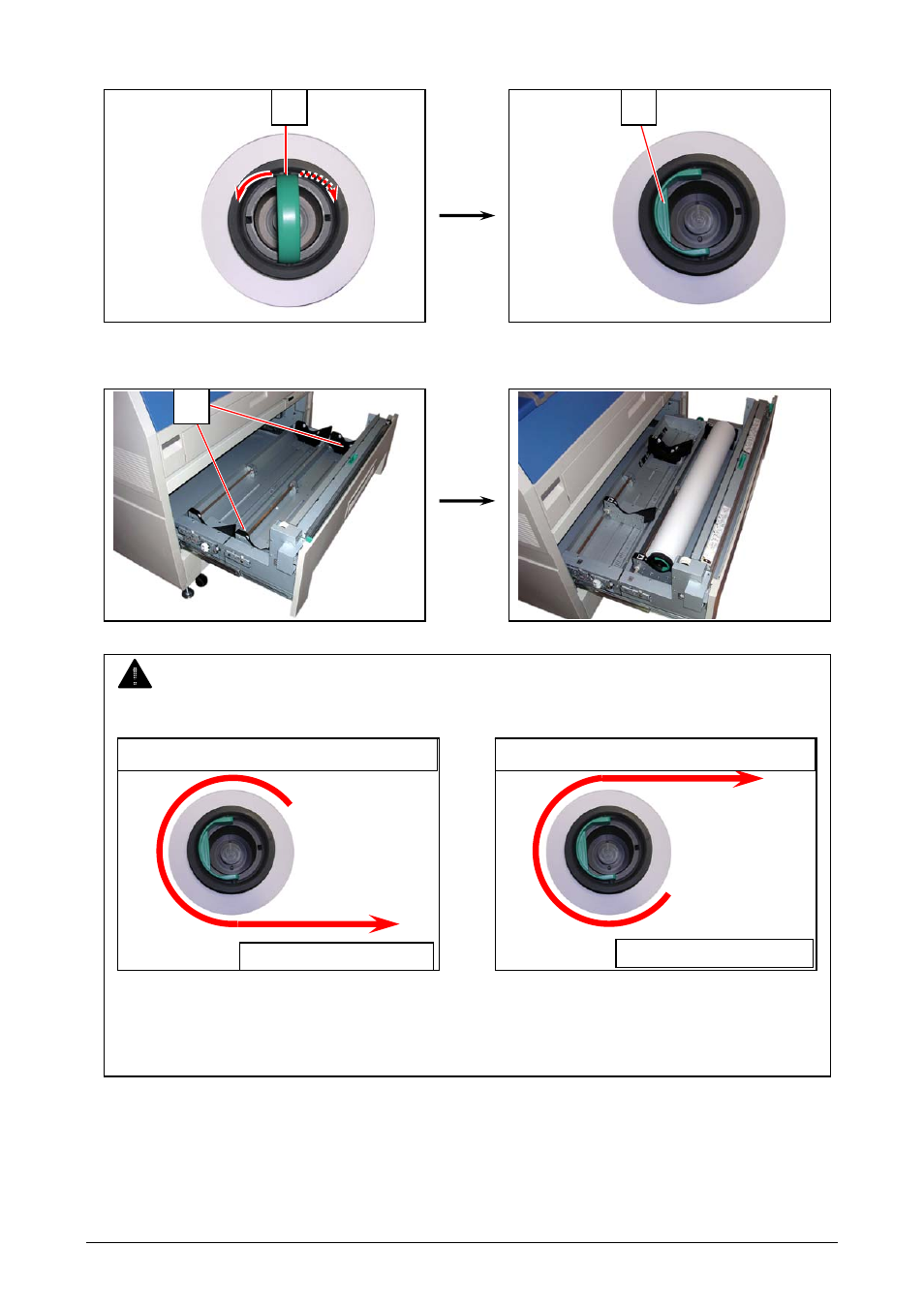

5. Para asegurar la bobina presione ambas asas (3) hasta que no sobresalgan del capuchón.
2-7
6. Levante la bobina en ambos capuchones. Encaje la bobina con los capuchones en las guías
(5) en el compartimento de la bobina.
NOTA
(1) Fijese en el sentido del giro del rollo.
3 3
5
Detrás: dorso del compartimento de la bobina Detrás: dorso del compartimento de la bobina
Delante: a la placa guía Delante: a la placa quía
Correcto: entrada de material desde abajo Incorrecto: entrada de material desde
arriba
(continúa en la siguiente página)
Capítulo 2 Operaciones básicas
