2. 3 Cambio de la bobina de soporte
ATENCIÓN
Poco antes de que el papel de la bobina se acabe puede producirse un atasco en el
suministro de papel.
Reference Referencia
En este apartado sabrá cómo cambiar la bobina en el compartimento 1. Del mismo modo se
cambiará la bobina en el compartimento 2, siempre que no se describa de otra forma.

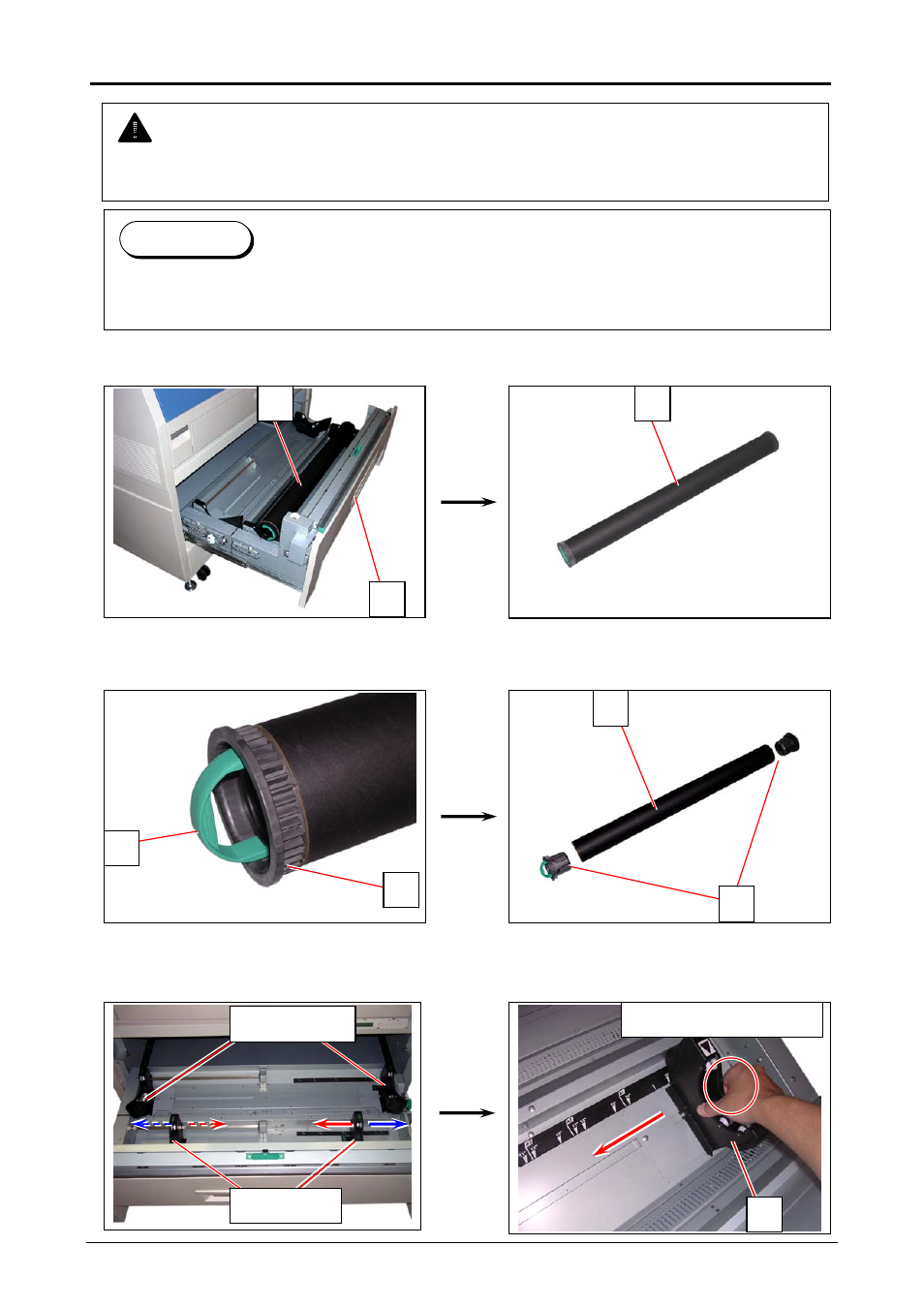

1. Abra el compartimento de la bobina pertinente (1) y quite el envoltorio del soporte de la
bobina (2).
2-5
2. Desprenda el asa (3) del capuchón (4) y extraiga ambos capuchones (4) de la bobina gastada
(2).
3. Ajuste la guía derecha (5) al ancho de la nueva bobina. La guía derecha e izquierda se
mueven simultáneamente.
2 2
5
5: Bobina 2
Ajustar la guía aquí
3
4
4
2
1
5: Bobina 1
