Uertas de comunicación, Onector, Rs232 – Riello UPS Vision Dual (1.1 - 3 kVA) Manual del usuario

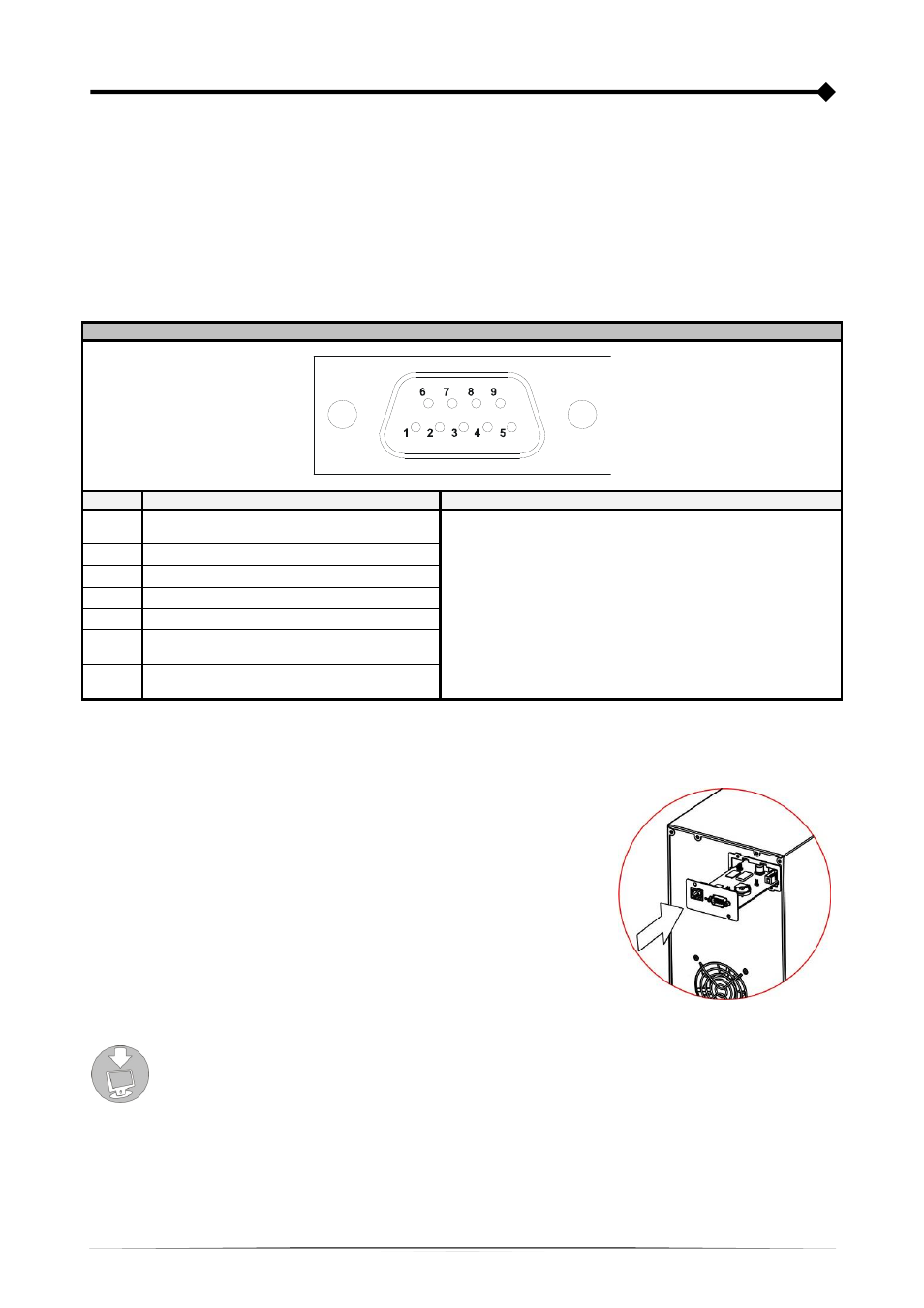

Página 22: Ommunication
22
P
UERTAS DE COMUNICACIÓN
En la parte posterior del UPS (ver Vistas UPS) están presentes las siguientes puertas de comunicación:
• Conector
RS232
• Conector
USB
•
Slot de expansión para tarjetas de comunicación adicionales
C
ONECTOR
RS232
CONECTOR RS232
PIN #
SEÑAL
NOTAS
1
Salida programable *:
[predefinido: UPS en bloqueo]
(*) Contacto optoaislado máx. +30Vdc / 35mA.
Dichos contactos pueden asociarse a otros eventos por
medio del respectivo software.
Para mayores informaciones relativas a la interfaz con el UPS
remitirse al respectivo manual.
2 TXD
3 RXD
5 GND
6
Alimentación DC (Imax = 20mA)
8
Salida programable *:
[predefinido: prealarma de fin de descarga].
9
Salida programable *:
[predefinido: funcionamiento con batería]
C
OMMUNICATION
S
LOT
El UPS dispone de un slot de expansión para tarjetas de comunicación
opcionales (ver figura de aquí al lado) que permiten al aparato de dialogar
utilizando los principales estándares de comunicación.
Algunos ejemplos:
• Segunda puerta RS232 y USB
• Duplicador de serial
• Tarjeta de red Ethernet con protocolos TCP/IP, HTTP y SNMP
• Ficha convertidor de protocolo JBUS / MODBUS
• Ficha convertidor de protocolo PROFIBUS
• Tarjeta con contactos aislados de relé
Para verificar la disponibilidad de ulteriores accesorios, consultar la página web www.riello-ups.com.
