6 Instrucciones Sirena Vía Radio
1. Abra la tapa quitando el tornillo ubicado en
la parte inferior de la unidad.
2. Posicione la placa base de la Sirena contra
la pared y marque los agujeros según la
posición requerida de montaje.
3. Monte la unidad posterior a la pared
usando los tornillos incluidos.
4. Introduzca las baterías incluidas,
prestando atención a la polaridad.
5. Ejecute la configuración de la
comunicación con el panel de control.
6. Una vez completada la configuración de la
comunicación, cierre la tapa y el tornillo de
fijación.

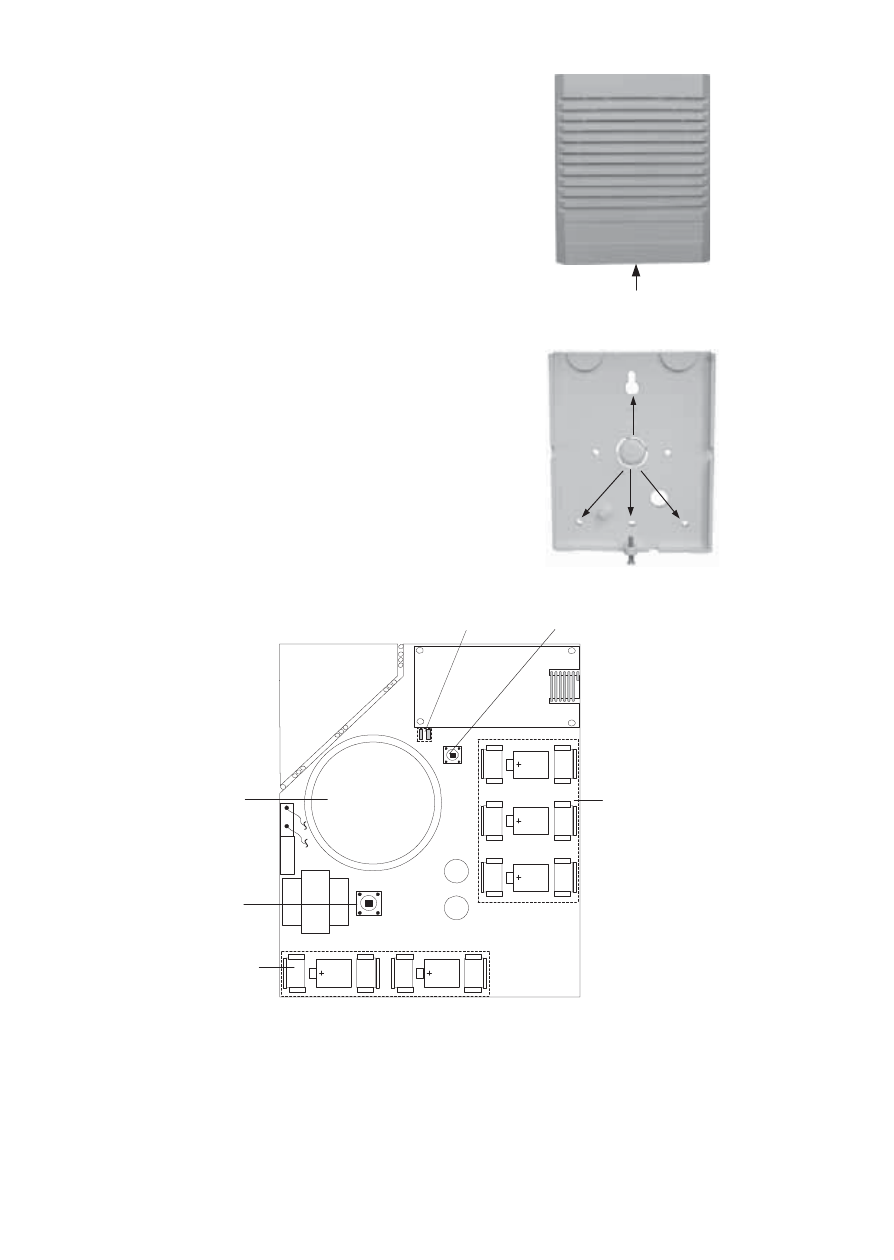

Quitar el Tornillo de
fijación de la tapa
Puntos de Fijación
a la Pared
Altavoz
Conmutador
para Restaurar
S
P
E
A
K
E
R
TA
M
P
E
R
LEDs de Dos
indicaciones
Tamper
Baterías del vía Radio
(3V, Conexión Paralela)
Baterías del Altavoz
(6V, Conexión Serial)
Sirena Interna – Diagrama del PCB
