4 Instrucciones Sirena Vía Radio
Instalación
Use las siguientes instrucciones para montar las Sirenas Vía Radio internas y
externas.

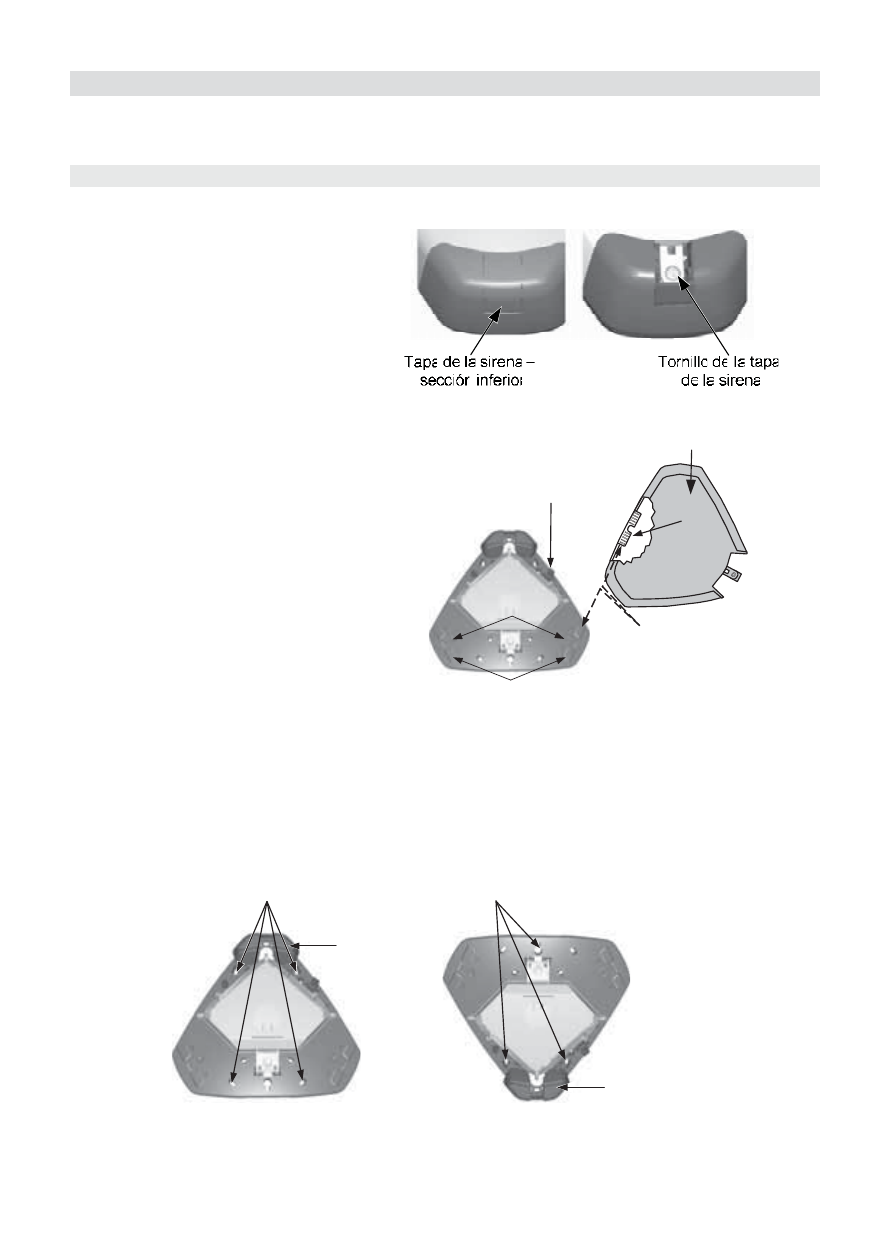

Montando la Sirena Exterior
1) Abra la tapa del tornillo
aplicando presión del pulgar en
la parte más inferior. Cuando
esté levantada, empuje hacia
afuera. Una vez que usted haya
accedido a la tapa del tornillo,
abra el tornillo y levante la tapa
hacia afuera hasta que esté libre
de la placa posterior.
2) Una vez quitada la tapa se le puede
deslizar hacia uno de los Clips de
anclaje de la Tapa. Esto podrá ser
hecho poniendo la tapa al lado del clip
anclador de la tapa y después
deslizándola hasta el lugar apropiado.
Para liberar la tapa, presione la
lengüeta de liberación y deslice la tapa
hacia fuera.
3) Para alcanzar el PCB libere la tapa
interior, y levante la tapa hasta que se
trabe en la posición levantada.
Liberar
Lengüetas
Clips de soporte
de la Tapa
Deslizar las lengüetas en los
clips de soporte de la Tapa
Tapa - Vista
Tab
Clip de retención -
Tapa Interna
4) Situe la placa base de la Sirena contra la pared, y marque los agujeros de seguridad
según la posición requerida del estroboscopio. La unidad debe ser montada en la
pared usándose por lo menos tres tornillos 2" Nº 10 apropiados para la pared.
Puntos de fijación con el
estroboscopio en la
parte inferior
Estroboscopio
Puntos de fijación con el
estroboscopio en la
parte superior
Estroboscopio
