13
A
B
D
60°
E
C
F A
B
C
D
E
45°
F
1 - ADVERTENCIAS Y CONDICIONES DE GARANTÍA
Servicio técnico - Derechos reservados - Reproducción prohibida

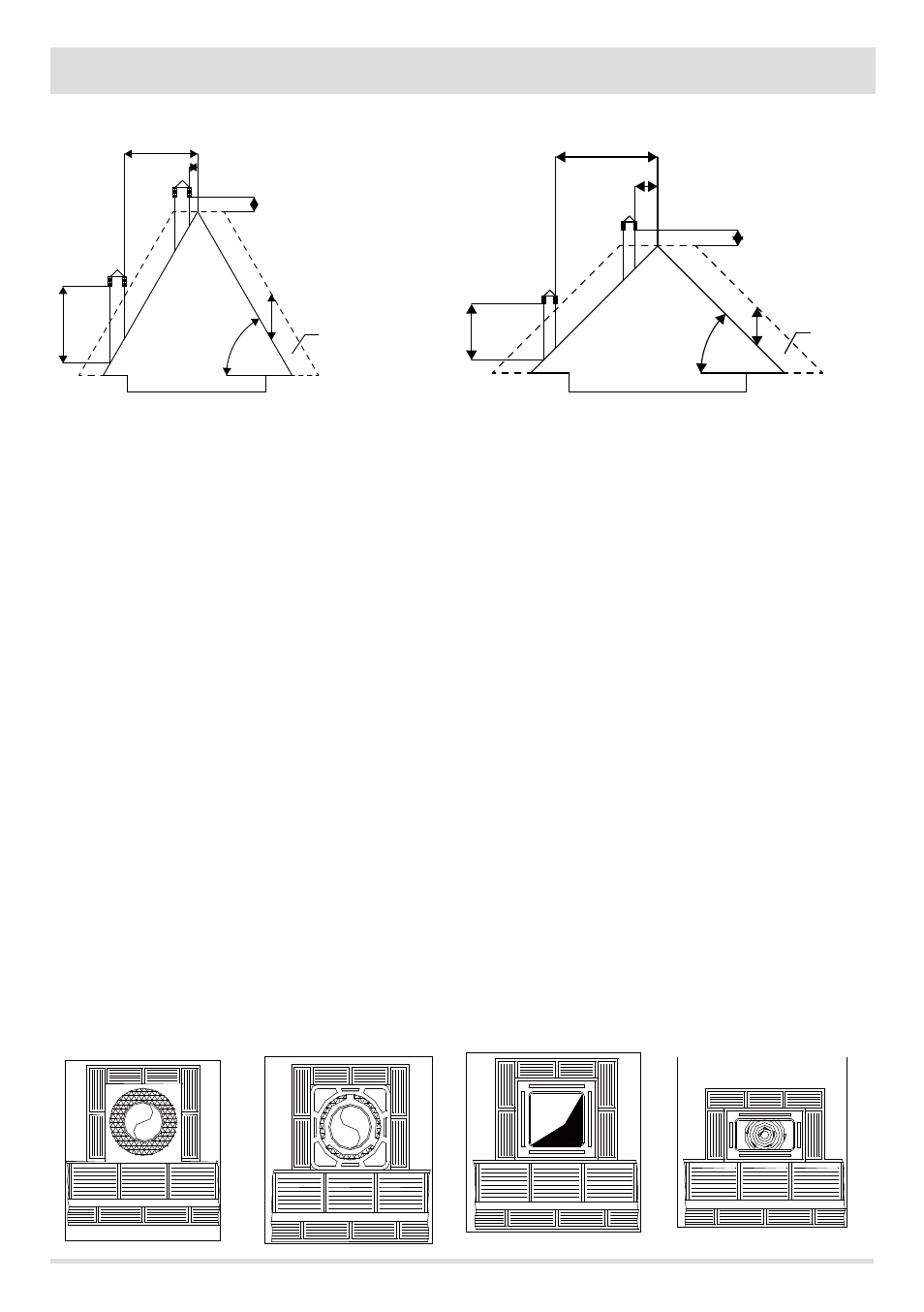

TECHO A 60° TECHO A 45°
DIMENSIONAMIENTO
La depresión (tiro) de un conducto de evacuación de humos depende también de su altura. Compruebe la depresión con los valores
indicados en las características técnicas. La altura mínima de la chimenea es de 3,5 metros.
La sección interna del conducto de evacuación de humos puede ser redonda (es la mejor), cuadrada o rectangular (la relación entre los
lados internos debe ser ≤1,5) con los lados empalmados con un radio mínimo de 20 mm. La dimensión mínima de la sección debe tener
un diámetro de 100 mm.
Las secciones/longitudes de las chimeneas deberán ser dimensionadas correctamente según el método general de cálculo de la UNI
EN13384-1 u otros métodos de eficiencia comprobada.
A continuación se incluyen algunos ejemplos de conductos de evacuación presentes en el mercado:
Chimenea de acero AISI 316
con doble cámara aislada con
fibra cerámica o equivalente
resistente a 400°C.
Chimenea de material
refractario con doble cámara
aislada y camisa externa de
conglomerado de cemento
aligerado con material alveolar
de tipo arcilla.
Chimenea tradicional de
arcilla de sección cuadrada con
huecos aislantes.
Evite el uso de chimeneas que
tengan una sección rectangular
en la que la relación entre el
lado mayor y el menor sea
superior a 1,5 (por ejemplo:
20x40 o 15x30).
ÓPTIMA BUENA MEDIOCRE ESCASA
A = MÍN. 2,60 metros
B = DISTANCIA > 1,20 metros
C = DISTANCIA < 1,20 metros
D = O,50 metros POR ENCIMA DE LA
CUMBRERA
E = 2,10 metros
F = ZONA DE REFLUJO
A = MÍN. 2,00 metros
B = DISTANCIA > 1,30 metros
C = DISTANCIA < 1,30 metros
D = O,50 metros POR ENCIMA DE LA
CUMBRERA
E = 1,50 metros
F = ZONA DE REFLUJO
FIGURA 5 FIGURA 6
