ESTUFAS DE PELLAS Capítulo 10
MANUAL DE INSTALACIÓN Y USO pág. 64
Esquemas eléctricos Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción

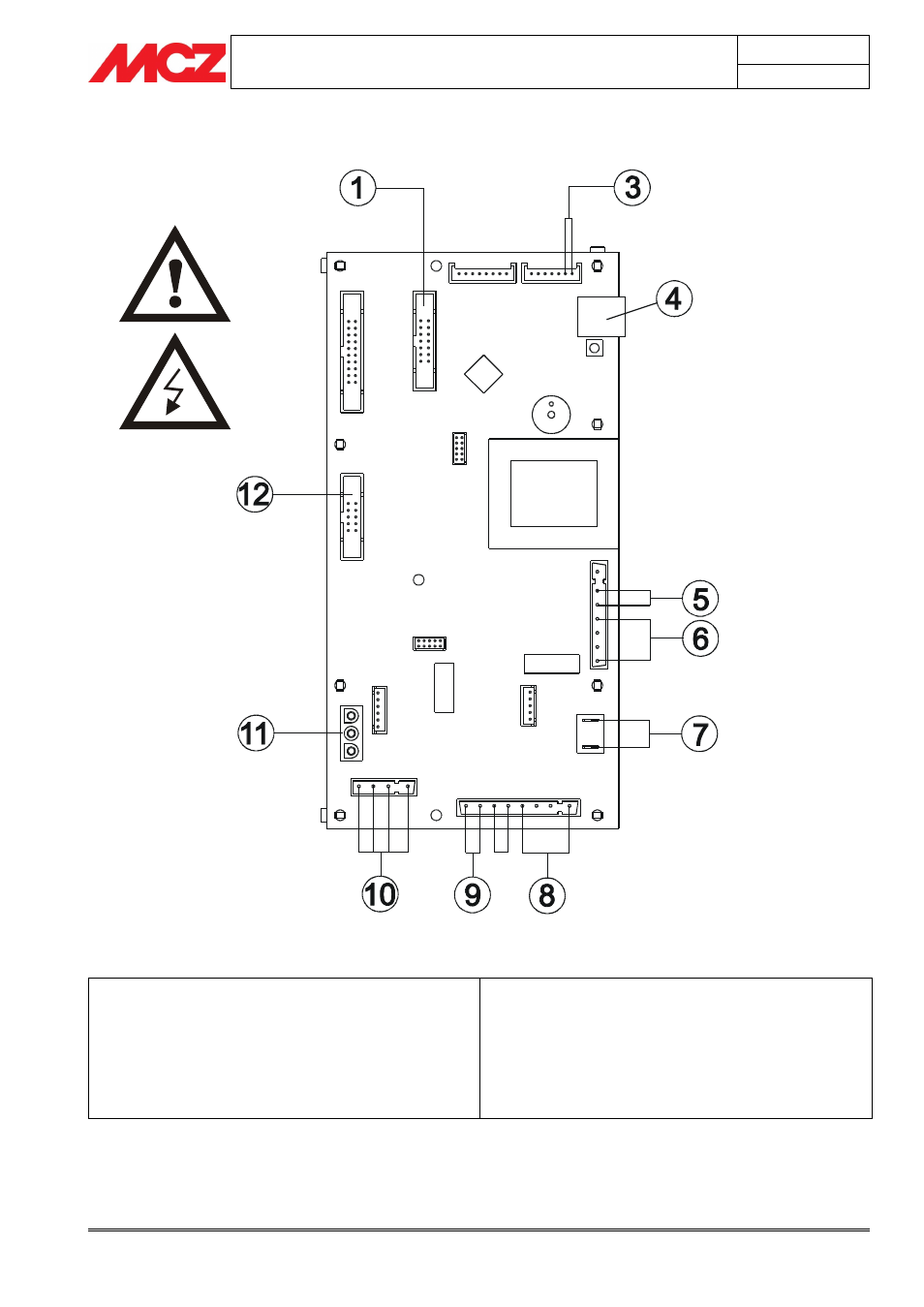

10. ESQUEMAS ELÉCTRICOS
LEYENDA CABLEADOS TARJETA MADRE
1. Panel de emergencia
3. Sonda de humos
4. Conexión módem
5. Interruptor
6. Bujía
7. Ventilador expulsión de humos 8. Motorreductor
9. Termostato de contacto
10. Ventilador del aire
11. Control de revoluciones del ventilador de
expulsión de humos
12. Sensor caudal de aire
Nota: Los cableados eléctricos de todos los componentes están provistos de conectores precableados de medidas
diferentes.
