21-TARJETA ELECTRÓNICA DE LAS ESTUFAS COMFORT AIR CON TRES VENTILADORES

Servicio técnico - Derechos reservados - Reproducción prohibida

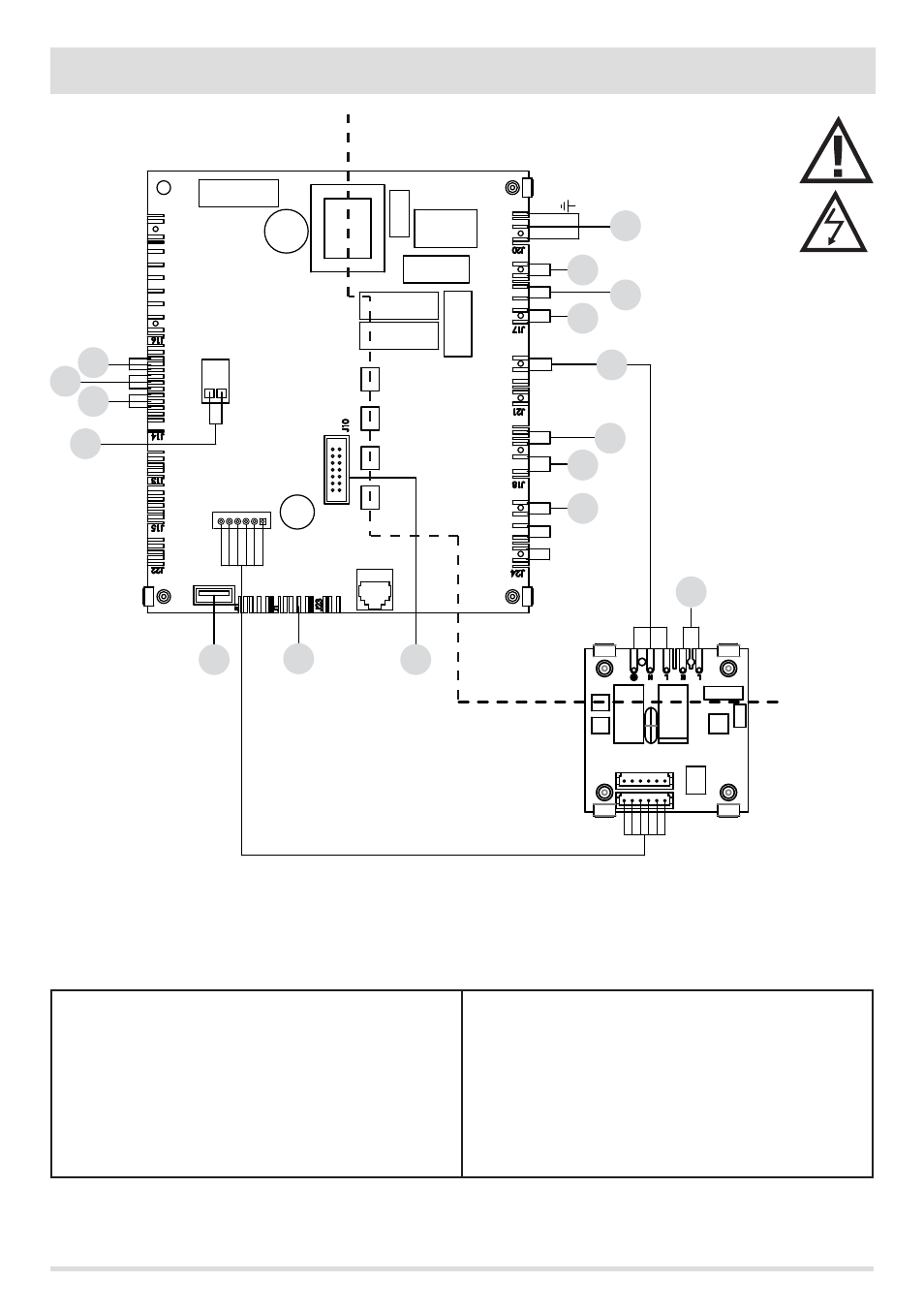

LEYENDA DE LOS CABLEADOS DE LAS ESTUFAS COMFORT AIR CON 3 VENTILADORES

1. CODIFICADOR VENTILADOR HUMOS

2. CODIFICADOR MOTORREDUCTOR

3. TRANSDUCTOR DE PRESIÓN

4. SONDA DE TEMPERATURA DE HUMOS

5. ACTUALIZACIÓN DE SOFTWARE (USB)

6. COMUNICACIÓN MODBUS PARA MÓDEM, WI-FI, ......

7. PANEL DE EMERGENCIA

8. TERMOPROTECTOR TANQUE

9. VENTILADOR AIRE 1

10. MOTORREDUCTOR

11. VENTILADOR HUMOS

12. BUJÍA

13. INTERRUPTOR

14. VENTILADOR AIRE 2

15. ALIMENTACIÓN AUXILIAR

16. VENTILADOR AIRE 3

NOTA El cableado eléctrico de cada uno de los componentes está provisto de conectores precableados con medidas

diferentes entre sí.

CABLES

ELÉCTRICOS BAJO

TENSIÓN

DESCONECTE

EL CABLE DE

ALIMENTACIÓN

DE 230 V ANTES

DE INTERVENIR

EN LAS PLACAS

ELÉCTRICAS.
