ESTUFAS DE PELLAS Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág.
23
Instalación y montaje Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción

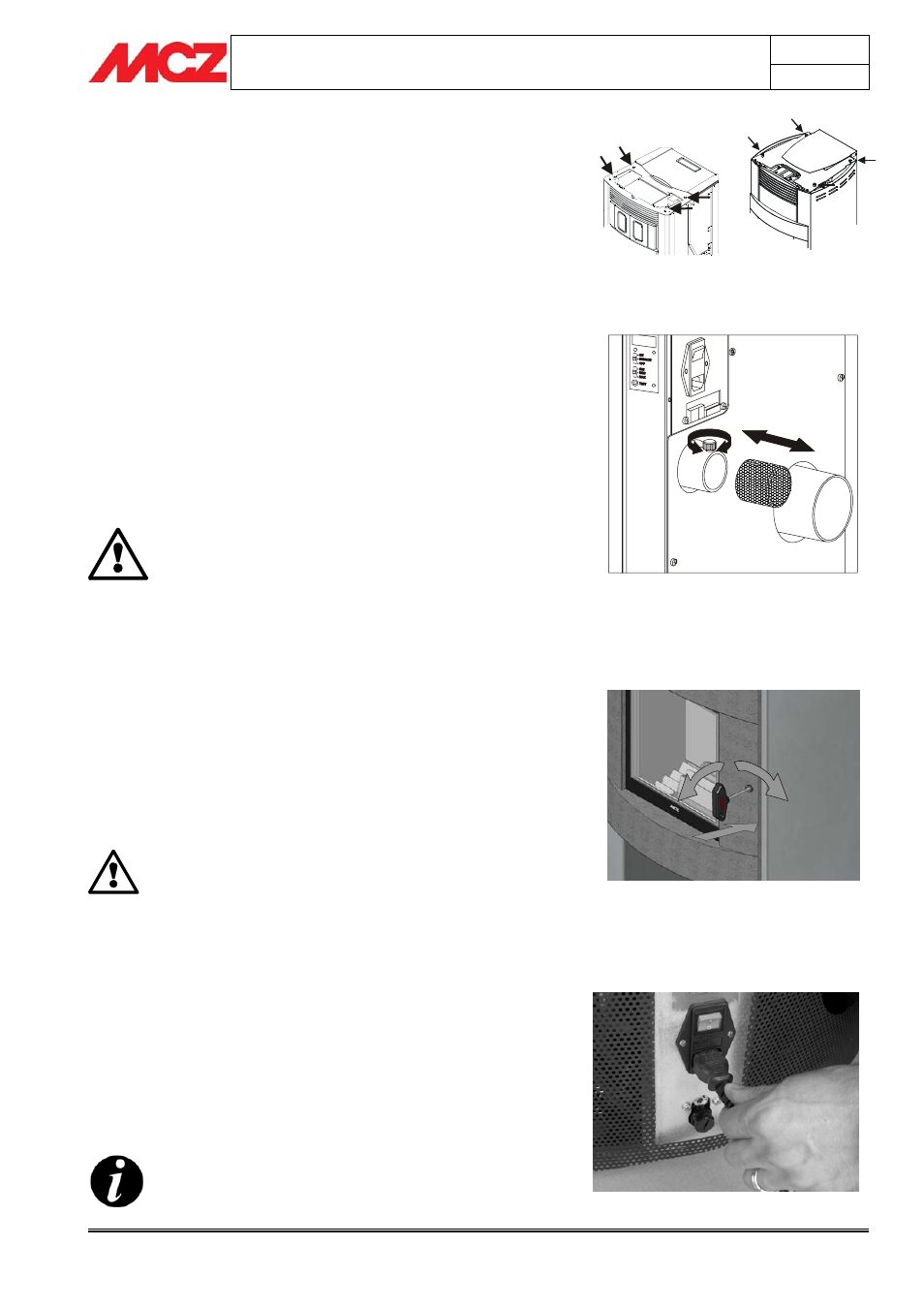

3.4.5. Montaje de la superficie superior de cerámica
Montar la superficie apoyándola sobre los cuatro salientes superiores de
la estufa. La parte inferior tiene cuatro pequeñas cavidades que se
corresponden con los soportes de goma que se indica en la figura 11.
3.5. MONTAJE FILTRO DEL AIRE
Antes de adosar la estufa a la pared para efectuar la conexión
eléctrica y con el cañón de humos, montar el filtro del aire
incluido de serie con la estufa.
El filtro cilíndrico está formado por una red metálica y se encuentra
junto al resto del material incluido de serie (guante, gancho,
instrucciones, etc…)
Debe introducirse en el tubo de entrada del aire Ø 5 cm.
Para montarlo, aflojar ligeramente el tornillo con pomo que se
encuentra en el tubo de entrada del aire, introducir el filtro haciendo
corresponder la canaladura del filtro con el tornillo del pomo y, a
continuación, bloquear el filtro apretando el pomo.
¡ATENCIÓN!
No hacer funcionar nunca la estufa sin el filtro del
aire. MCZ no responde de los posibles daños que
puedan sufrir los componentes internos de la estufa si
no se respeta esta directiva.
3.6. APERTURA/CIERRE DE LA PUERTA DE LA ESTUFA ATHOS
La estufa Athos se suministra con una llave Allen para la apertura/cierre
de la puerta; basta introducir la llave, ejercer una ligera presión
continua hacia la puerta y girar el mango (en sentido contrario al de las
agujas del reloj para abrir y en el de las agujas del reloj para cerrar).
La puerta se considera cerrada cuando la llave ya no gira más. Es
normal que la operación requiera varios giros de 180° de la llave.
ATENCIÓN
Para un correcto funcionamiento de la estufa debe
cerrarse bien la puerta. Gire la llave en el sentido de
las agujas del reloj hasta que oponga una resistencia
significativa a la rotación.
3.7. CONEXIÓN ELÉCTRICA
Conectar el cable de alimentación primero a la parte trasera de la
estufa y después a una toma eléctrica mural.
El interruptor general situado en la parte trasera debe accionarse sólo
para encender la estufa; en caso contrario, es aconsejable tenerlo
apagado.
En periodos de inactividad de la estufa es
aconsejable quitarle el cable de conexión.
Conexión eléctrica de la estufa
Montaje/ desmontaje del filtro del aire
Figura 11 – Soportes montaje superficie
cerámica
Apertura/cierre de la puerta
Athos
