ES-14
Conexiones
Terminal de auriculares/salida
Antes de conectar auriculares u otro equipo estéreo, asegúrese
primero de disminuir los ajustes de volumen del teclado y
equipo conectado. Luego puede ajustar el volumen al nivel
deseado una vez que complete las conexiones.

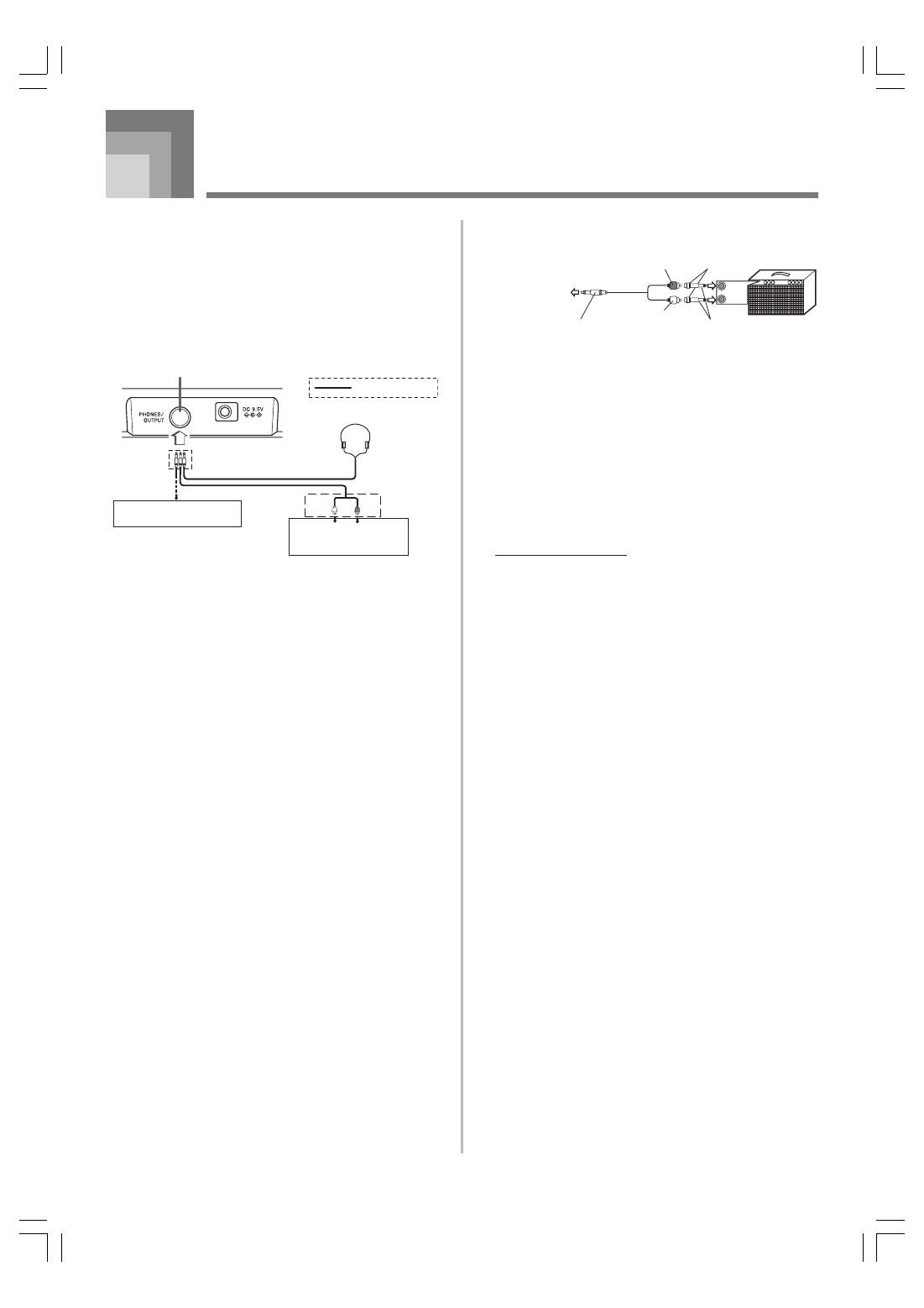

[Panel trasero]
Blanco Rojo Enchufe PIN
Enchufe estándar estéreo
Conexión de audio
Terminal PHONES/OUTPUT
Amplificador de teclado,
amplificador de guitarra, etc.
1
IZQUIERDA DERECHA
Terminal AUX IN o similar
del amplificador de audio.
2
3
Conexión de auriculares (Figura 1)
Al conectar los auriculares se desactiva la salida de los
altavoces incorporados, de modo que podrá incluso tocar a
altas horas de la noche sin molestar a nadie.
Equipo de audio (Figura 2)
Conecte el teclado a un equipo de audio usando un cable de
conexión disponible comercialmente con un enchufe estándar
en un extremo y dos enchufes PIN en el otro extremo. Tenga
en cuenta que el enchufe estándar que conecta al teclado debe
ser un enchufe estéreo, de otro modo solamente podrá generar
uno solo de los canales estéreo. En esta configuración,
normalmente ajuste el selector de entrada del equipo de audio
al terminal (usualmente marcado AUX IN o similar) en donde
se conecta el cable del teclado. Para los detalles completos
vea la documentación para el usuario que viene con el equipo
de audio.
Amplificador de instrumento musical (Figura 3)
Para conectar el teclado a un amplificador de instrumento
musical, utilice un cable* de conexión disponible
comercialmente.
* Asegúrese de usar un cable de conexión que tenga un
enchufe estéreo estándar en el extremo que conecta al
teclado, y un conector que proporcione una entrada de canal
doble (izquierda y derecha) al amplificador al que está
conectando. Un tipo de conector erróneo en cualquier
extremo puede ocasionar la pérdida de uno de los canales
estéreo.
Cuando se conecta a un amplificador de instrumento musical,
ajuste el volumen del teclado a un nivel relativamente bajo y
realice los ajustes de volumen usando los controles del
amplificador.
[Ejemplo de conexión]
Accesorios y opciones
Utilice solamente los accesorios y opciones especificados para
este teclado. El uso de elementos no autorizados crea el
peligro de incendios, descargas eléctricas y lesiones
personales.
• Solicite el catálogo de CASIO a su vendedor, para encontrar
información acerca de los accesorios vendidos por separado
para este producto, o visite el sitio web de CASIO en la
siguiente URL.
http://world.casio.com/
INPUT 1
INPUT 2
Toma PIN Enchufe PIN (rojo)
Enchufe PIN (blanco)
Enchufe estándar
estéreo
Amplificador de
teclado o guitarra
Al terminal
PHONES/OUTPUT
Enchufe
estándar
