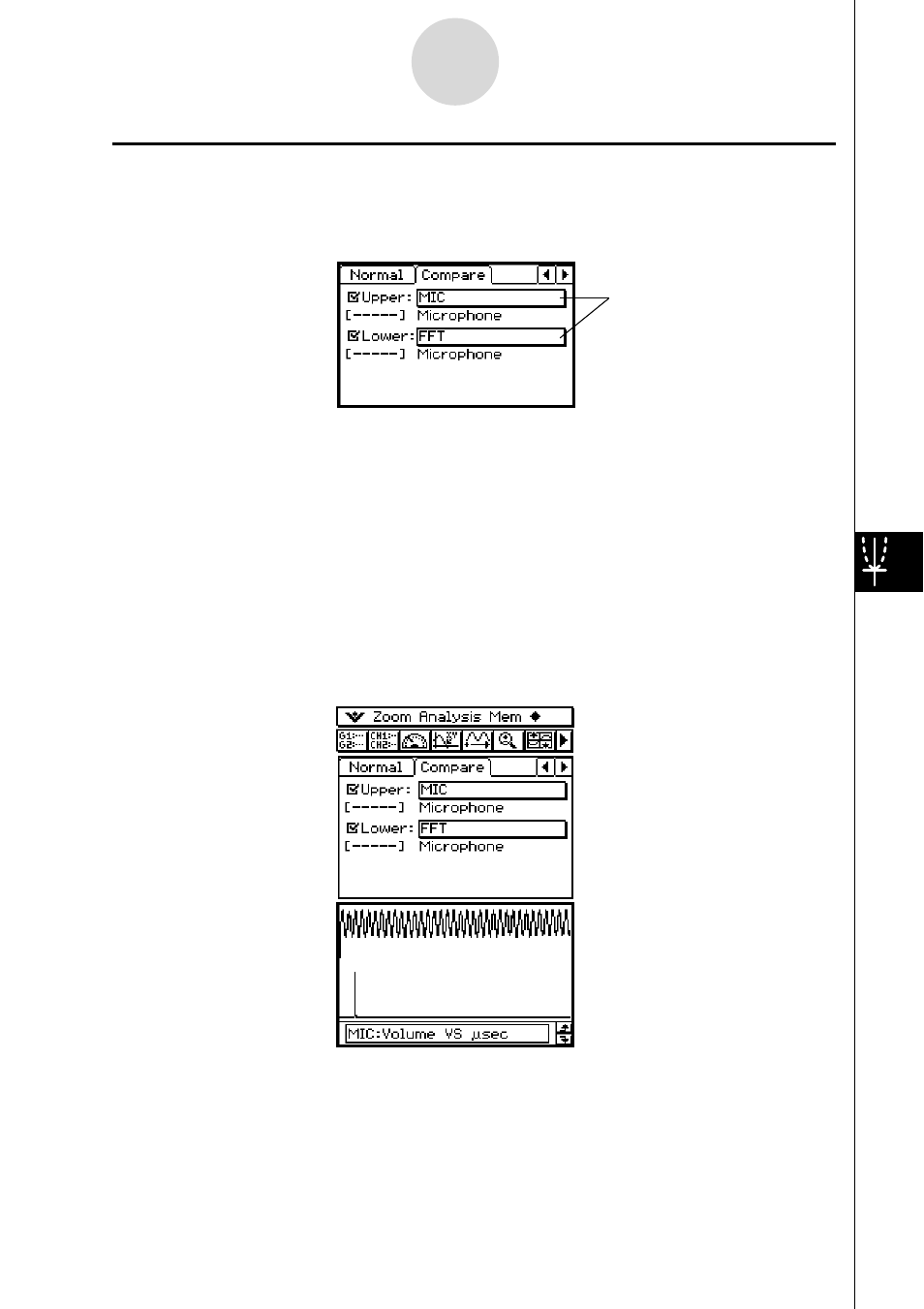

k Lengüeta [Compare]
Similar a la lengüeta [Normal], la lengüeta [Compare] le permite llamar los datos
muestreados almacenados previamente (o datos actuales) para la graficación. Usando esta
lengüeta, puede dibujar hasta dos gráficos al mismo tiempo.
8-4
Graficando datos
Usando la lengüeta [Compare] puede dibujar los siguientes tipos de gráficos.
• Datos muestreados diferentes pueden ser llamados y asignados a cada uno de los
gráficos (Upper (superior) y Lower (inferior)) y graficados al mismo tiempo.
• También puede usar esta lengüeta para dibujar un solo gráfico, o dibujar dos gráficos al
mismo tiempo.
• Para el gráfico inferior, puede asignar los datos de la derivada primera (
d
/
dt
) o derivada
segunda (
d
2
/
dt
2
), o datos de onda (sonido) convertidos desde los datos del gráfico superior
de modo que pueden ser generados desde el altavoz. Los datos asignados pueden ser
graficados al mismo tiempo con los datos superiores.
• El sonido puede ser asignado al gráfico inferior solamente cuando los datos muestreados
asignados al gráfico superior son datos MIC (datos muestreados usando el micrófono
incorporado de la EA-200).
Gráficos
Ejemplo de gráfico usando los ajustes de la lengüeta [Compare]
