20040201
3-10
Ajustes (Setup)

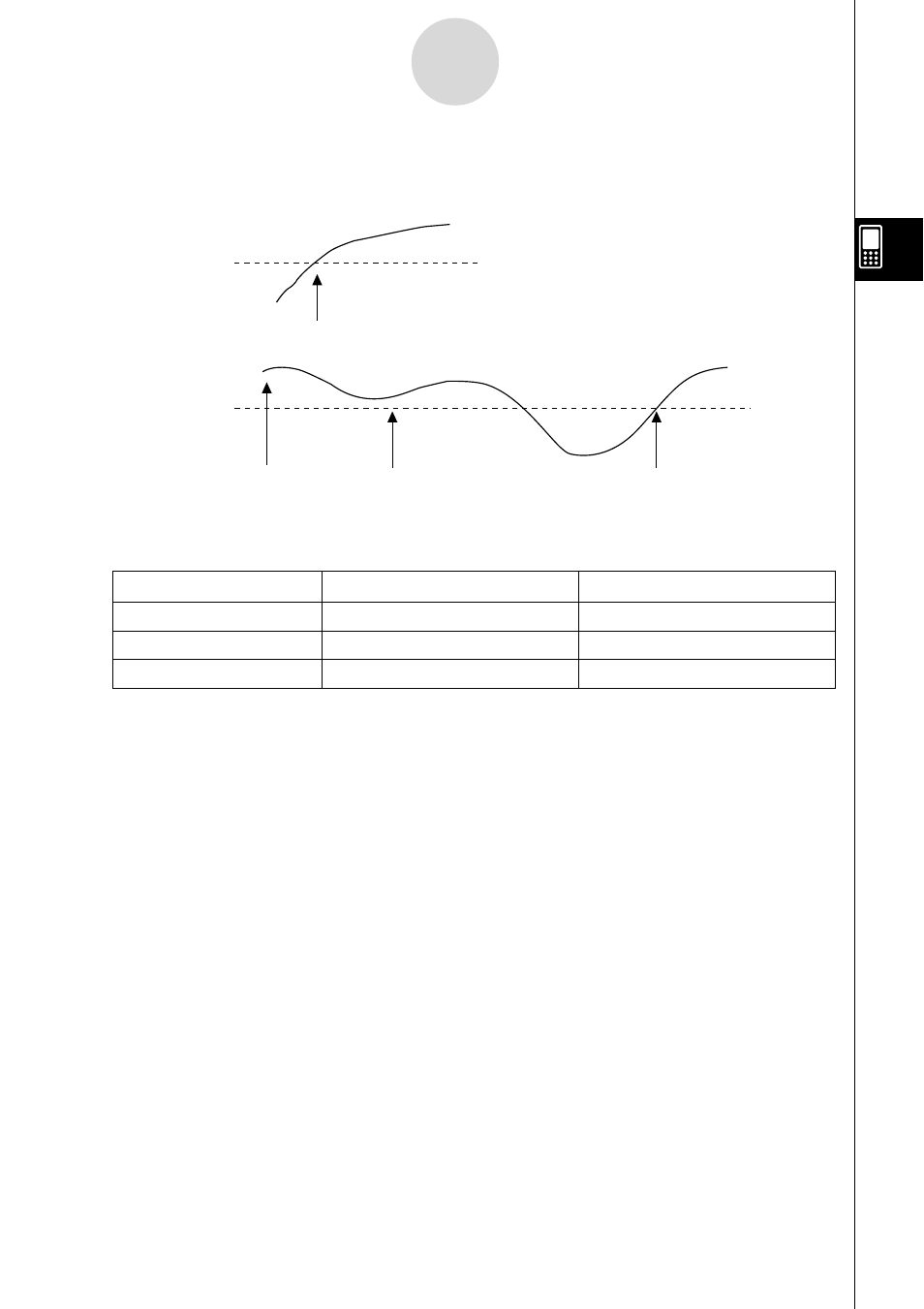

Los gráficos siguientes muestran cuando un muestreo es disparado mientras [Rising] se
encuentra especificado para [Trigger Edge]. Los gráficos muestran cambios en los valores
muestreados sobre el tiempo, y el extremo izquierdo del gráfico es cuando se ejecuta la
operación de muestreo.
Valor de umbral
Valor de umbral
Muestreo disparado
Muestreo sin disparar Muestreo sin disparar Muestreo disparado
(el umbral se cruza con el borde de elevación)
Disparador de inicio SONIC
Parámetro adicional Por defecto inicial Rango
Sensor Motion (fijo) —
Trigger Threshold 1 Meter 0 a 8 metros
Trigger Level Above Above (arriba), Below (abajo)
Sensor: El sensor es siempre [Motion] para este disparador de inicio. El muestreo
es disparado de acuerdo con el valor introducido del sensor de
movimiento conectado al canal SONIC. La sincronización del disparador
es controlada de acuerdo con los dos parámetros siguientes.
Trigger Threshold: Especifica un valor de umbral para especificar cuando se dispara el
muestreo.
Trigger Level: Seleccione ya sea [Above] (cualquier valor por encima del valor de
umbral de disparador (Trigger Threshold)), o [Below] (cualquier valor por
debajo del valor de umbral de disparador (Trigger Threshold)) para este
parámetro.
Consejos
• Con este disparador de inicio, el disparo de muestra depende solamente en si el valor
introducido actual es mayor o menor que el valor del disparador. Cuando se especifica [Above]
para [Trigger Level], por ejemplo, el muestreo se iniciará inmediatamente si el valor introducido
ya es mayor que el valor de umbral especificado cuando se ejecuta la operación de muestreo.
• Cuando se especifica Trigger Threshold, asegúrese de especificar un valor que represente un
cambio relativamente significante para el valor medido normalmente o actual. Un valor de umbral
que sea muy cercano al valor medido normalmente o actual puede ocasionar problemas con el
disparo.
