S-15

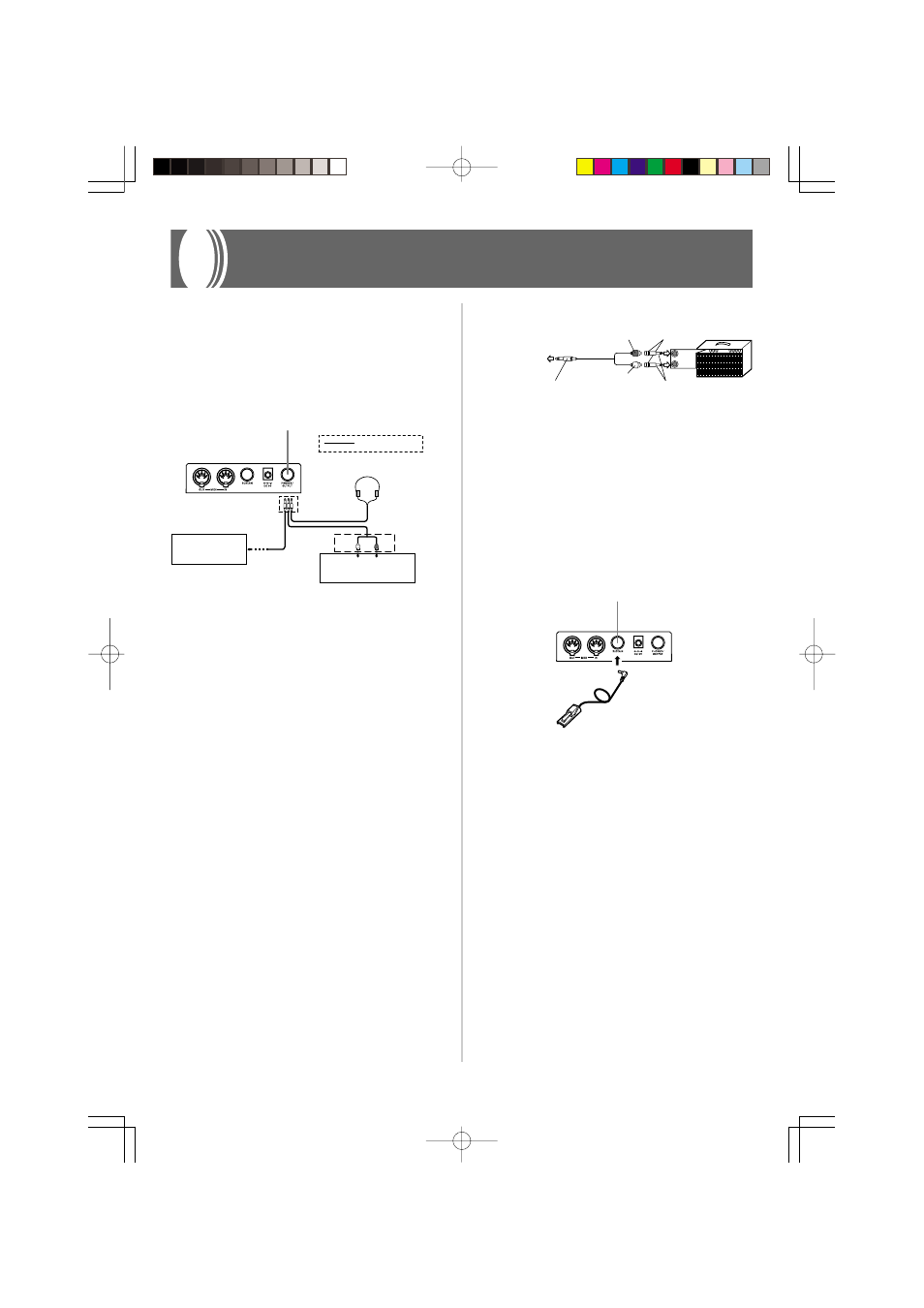

[Ejemplo de conexión]
❚ NOTA
• También se puede conectar el terminal MIDI del teclado a una
computadora o secuenciador. Para los detalles vea la sección
titulada “MIDI” en la página S-31.
Terminal de toma de sostenido
Puede conectar un pedal de sostenido opcional (SP-2, SP-10,
o SP-20) al terminal de toma de sostenido para habilitar las
capacidades que se describen a continuación.
IZQUIERDA DERECHA
Terminal AUX IN o similar
del amplificador de audio.
Blanco Rojo Enchufe PIN
Enchufe estándar
estéreo
Amplificador de
teclado, amplificador
de guitarra, etc.
1
2
3
Terminal PHONES/OUTPUT
Conexión de audio
Terminal de auriculares/salida
Antes de conectar auriculares u otro equipo estéreo, asegúrese
primero de disminuir los ajustes de volumen del teclado y
equipo conectado. Luego puede ajustar al nivel deseado una
vez que complete las conexiones.
[Panel trasero]
Conexión de auriculares (Figura 1)
Conectando los auriculares corta la salida de los altavoces
incorporados del teclado, de modo que puede tocar aun tarde
durante la noche sin molestar a nadie.
Equipo de audio (Figura 2)
Conecte el teclado a un equipo de audio usando un cable de
conexión disponible comercialmente con un enchufe estándar
en un extremo y dos enchufes PIN en el otro extremo. Tenga
en cuenta que el enchufe estándar que conecta al teclado debe
ser un enchufe estéreo, de otro modo solamente podrá generar
uno solo de los canales estéreo. En esta configuración,
normalmente ajuste el selector de entrada del equipo de audio
al terminal (usualmente marcado AUX IN o similar) en donde
se conecta el cable del teclado. Para los detalles completos
vea la documentación para el usuario que viene con el equipo
de audio.
Amplificador de instrumento musical (Figura 3)
Para conectar el teclado a un amplificador de instrumento
musical, utilice un cable* de conexión disponible
comercialmente.
* Asegúrese de usar un cable de conexión que tenga un enchufe
estéreo estándar en el extremo que conecta al teclado, y un
conector que proporcione una entrada de canal doble (izquierda
y derecha) al amplificador al que está conectando. Un tipo de
conector erróneo en cualquier extremo puede ocasionar la
pérdida de uno de los canales estéreo.
Cuando se conecta a un amplificador de instrumento musical,
ajuste el volumen del teclado a un nivel relativamente bajo y
realice los ajustes de volumen usando los controles del
amplificador.
Pedal de sostenido
• Con los sonidos de piano, presionando el pedal ocasiona
que las notas se alarguen, muy similarmente al pedal
amortiguador del piano.
• Con los sonidos de órgano, presionando el pedal ocasiona
que las notas continúen sonando hasta que se suelta el
pedal.
Accesorios y opciones
Utilice solamente los accesorios y opciones especificados para
este teclado. El uso de ítemes no autorizados crea el peligro
de incendios, descargas eléctricas y lesiones personales.
INPUT 1
INPUT 2
Toma PIN Enchufe PIN (rojo)
Enchufe PIN (blanco)
Enchufe estándar
estéreo
Amplificador de
teclado o guitarra
Al terminal
auriculares/salida
del teclado
Enchufe
estándar
625A-E-055A
SP-20
Terminal SUSTAIN
Conexiones
