2 *DVB El número de tomas DVB y su tipo dependerán del módulo DVB opcional
instalado en el televisor.
L-IN, R-IN (AV5 – AV6)
Entradas de línea derecha e izquierda. La toma
AV6 está destinada a la conexión de audio de, por
ejemplo, una cámara o una videocámara.
VIDEO IN (AV5 – AV6)
Estas tomas permiten conectar señales de vídeo.
La toma AV6 admite también la conexión de una
cámara, una videocámara o una consola de
videojuegos.
Y – Pb – Pr (AV2 – AV3)
Estas tomas permiten conectar señales de vídeo
procedentes de una fuente externa, como una
fuente HDTV. Puede usarlas en conjunto con un
grupo de tomas AV o una toma de audio digital.
SPDIF (AV1 – AV3, AV5 – AV6)
Tomas de entrada de audio digital (por ejemplo,
para un reproductor de DVD).
TTL/RS232
Toma destinada exclusivamente al uso en
instalaciones para hoteles.
PUC 1+2
Esta toma permite conectar un transmisor de
infrarrojos externo del tipo utilizado en
instalaciones de cine en casa o un expansor HDMI.
IR IN
Esta toma permite conectar un receptor de infrarrojos
complementario, útil cuando el televisor se
encuentra instalado en conjunto con un proyector.
STAND
Permite conectar un soporte motorizado.
MASTER LINK
Esta toma permite conectar un sistema de audio o
vídeo compatible con Bang & Olufsen. También se
usa para la distribución doméstica de sonido e
imagen a través de la interfaz BeoLink.
Analogue (ANT.)
Tomas de entrada de antena para señales procedentes
de una antena de televisión externa o una red de
televisión por cable.
CENTRE 1
Esta toma permite conectar un altavoz central
(como BeoLab 7). Si desea obtener más
información, consulte la guía del propio altavoz.
POWER LINK 1–6
Estas tomas permiten conectar los altavoces
externos pertenecientes a una instalación de
sonido envolvente. Consulte la Guía si desea
obtener más información.
1 (SUB)
Esta toma permite conectar un máximo de dos
subwoofers Bang & Olufsen. Su distribuidor de
Bang & Olufsen pone a su disposición un divisor
de cable que facilita la realización de este tipo de
conexiones.
USB (AV6)
Esta toma permite conectar un dispositivo USB
para la exploración de fotografías digitales o
archivos de música. El puerto USB sólo se encontrará
activo si el televisor está equipado con el reproductor
de Blu-ray opcional.
PCMCIA (CA Module)
Esta ranura permite insertar un módulo y una
tarjeta destinados al acceso a canales digitales
codificados. Si desea obtener más información
acerca de las combinaciones de tarjetas y módulos
compatibles, póngase en contacto con su
distribuidor de Bang & Olufsen.
Lector de tarjetas SMARTCARD
Esta ranura permite insertar una tarjeta destinada
al acceso a canales digitales codificados. Si desea
obtener más información acerca de las combinaciones
de tarjetas y módulos compatibles, póngase en
contacto con su distribuidor de Bang & Olufsen.
PHONES
Esta toma permite conectar unos auriculares
estéreo.
> Para desactivar los altavoces, gire la rueda de
volumen rápidamente hacia la izquierda. (Beo4:
Pulse entre los botones y ).
> Gire la rueda de volumen en cualquier sentido
para ajustar el volumen de los auriculares.
(Beo4: Pulse o ).
> Para volver a activar los altavoces, gire la rueda
de volumen rápidamente hacia la izquierda.
(Beo4: Pulse entre los botones y ).
NOTA: La escucha prolongada de sonidos a un
nivel de volumen elevado podría provocar lesiones
auditivas.
El puerto USB ( ) situado junto al módulo
PCMCIA/SMARTCARD está destinado a la
aplicación de actualizaciones de software (sólo
disponible si el televisor cuenta con el módulo
DVB opcional). Si desea obtener más información,
póngase en contacto con su distribuidor.
NOTA: Los equipos grabadores de vídeo sólo se
pueden conectar a los grupos de tomas AV1 o
AV2, ya que son los únicos que disponen de salida
de vídeo. Conecte el equipo grabador de vídeo
principal al grupo de tomas AV1 y el equipo grabador
de vídeo secundario al grupo de tomas AV2.
Algunas de las tomas que aparecen en la ilustración del panel de conexiones principal podrían encontrarse ocupadas por
conexiones internas. No desconecte los cables de estas tomas.
5V
0.5A
L IN
R IN
VIDEO IN
PCMCIA/SMARTCARD
AV6 SPDIF
PUC
27

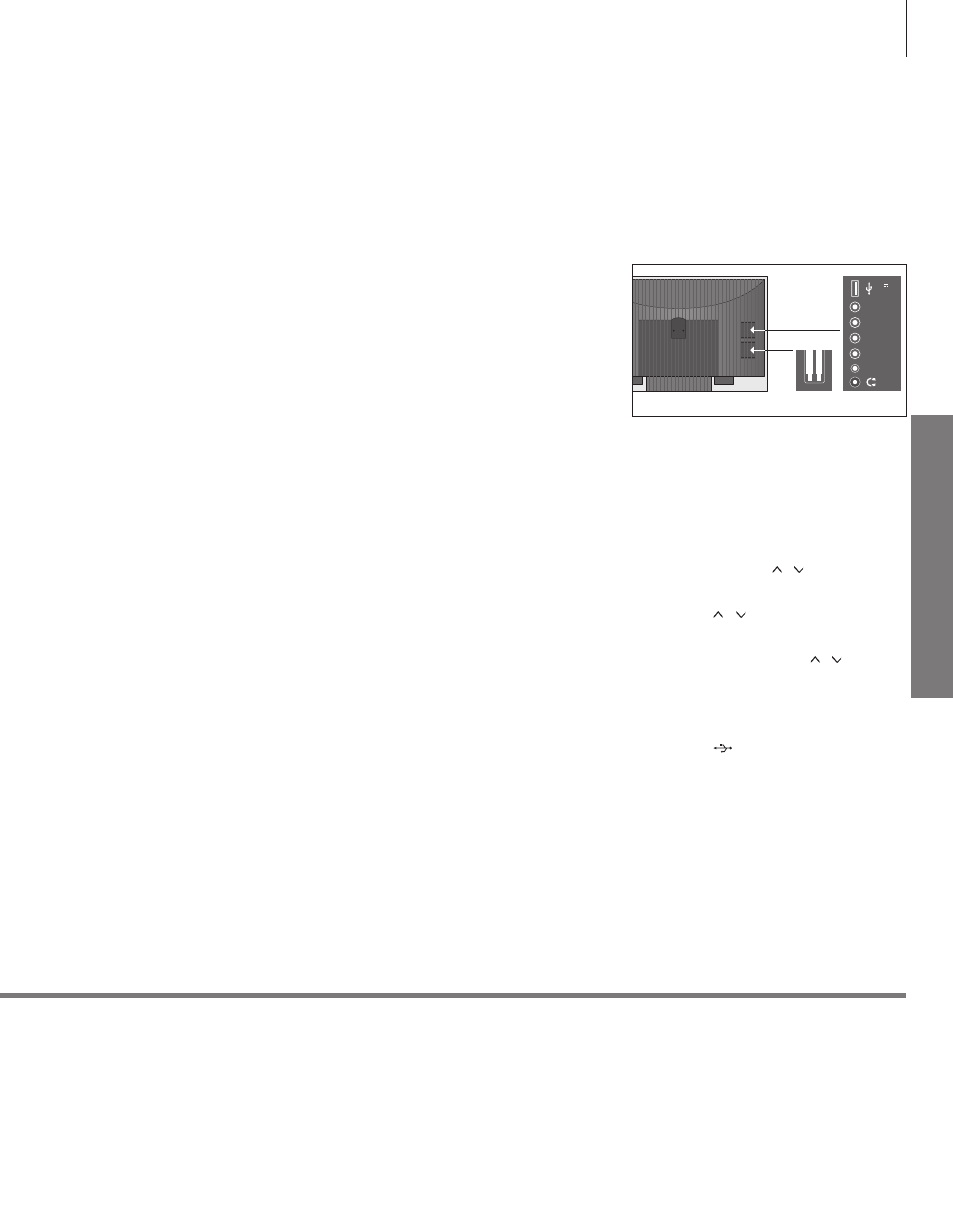

El grupo de tomas AV6 y el módulo PCMCIA/
SMARTCARD se encuentran ubicados en el panel
de conexiones lateral.
