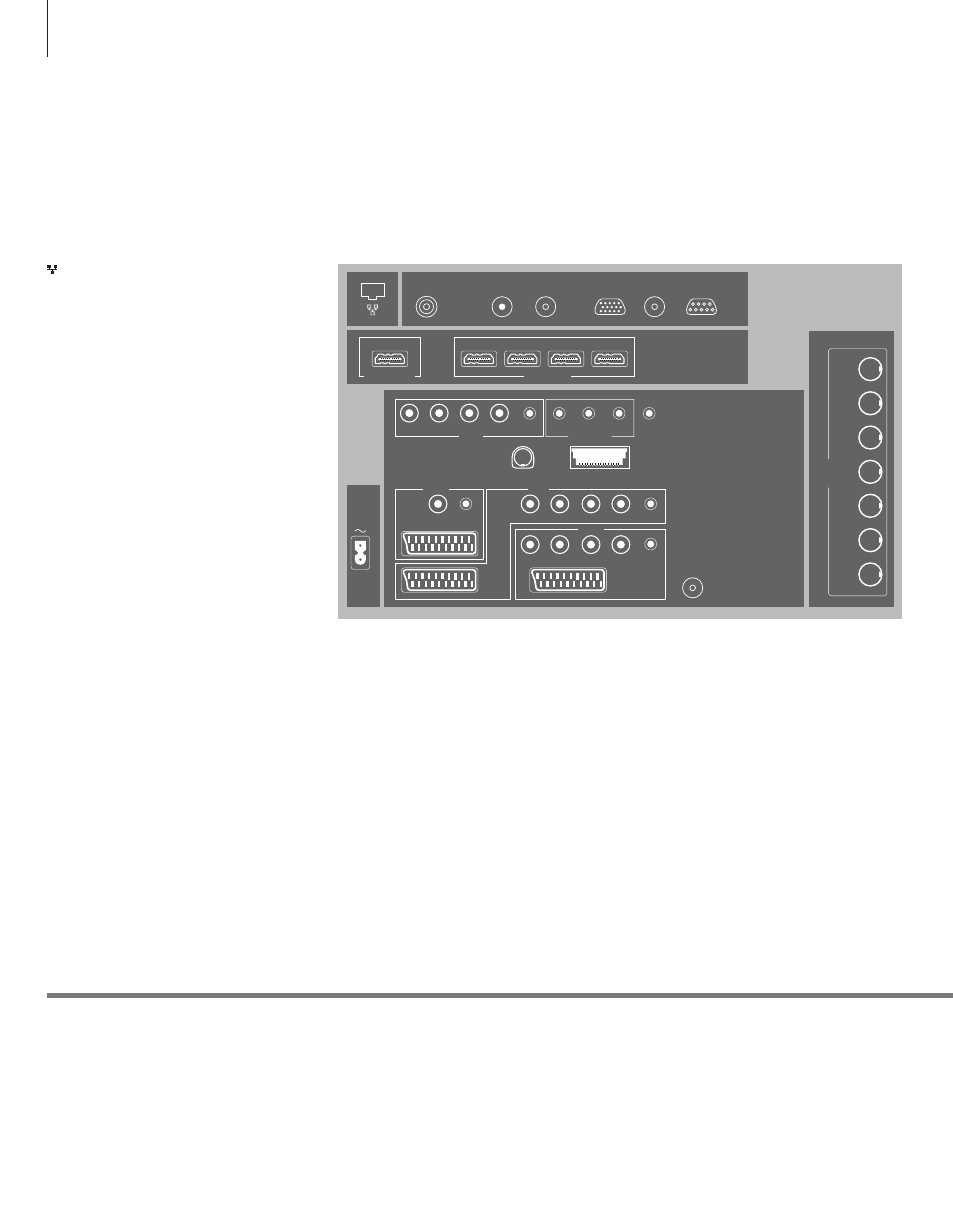

Paneles de conexiones: BeoVision 7-55
Registre los equipos que conecte al panel de conexiones principal en el menú
CONEXIONES. Dicho menú admite también el registro de los equipos conectados
al panel de conexiones lateral.
Consejos útiles
Cable y enchufe de
alimentación
Conecte la toma ~, situada en el panel de conexiones principal del televisor,
a una toma de suministro eléctrico. Al hacerlo, el televisor pasará al modo
standby y quedará listo para su uso.
Ethernet* 1
Permite conectar el equipo a Internet para llevar a
cabo actualizaciones de software y disfrutar de la
función BD-Live (sólo disponible en discos Blu-ray
compatibles).
DVB-T/C* 2
Toma de entrada de antena para señales
procedentes de una antena de televisión externa o
una red de televisión por cable.
DVB-S* 2
Toma de entrada de antena para señales digitales
de transmisión por satélite.
AERIAL OUT
Sin uso.
VGA IN
Esta toma permite conectar una fuente de vídeo
de alta definición o un PC.
LINK TV OUT
Salida de antena para la distribución de señales de
vídeo a otras habitaciones.
CINEMA CONTROL
Esta toma permite conectar un sistema de domótica.
HDMI OUT (PROJECTOR OUT)
Permite conectar un proyector.
HDMI IN (A–D)
Estas tomas permiten conectar fuentes de vídeo
High Definition Multimedia Interface o PCs. Es
posible que una de las tomas HDMI se encuentre
ocupada por un equipo de vídeo integrado en el
televisor. Las fuentes se pueden registrar en
cualquiera de los grupos de tomas AV. Si desea
disponer de un mayor número de tomas HDMI,
conecte un expansor HDMI a la toma HDMI C.
~ – Red eléctrica
Esta toma permite conectar el equipo a la red
eléctrica.
AV1
Grupo de tomas para la conexión AV de un
equipo grabador principal o un receptor digital.
También admite la conexión de equipos de vídeo
de otro tipo.
AV2
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios.
AV3
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios.
El televisor mantiene una ruta de señal abierta
entre un equipo grabador conectado al grupo de
tomas AV1 y una fuente grabable conectada al
grupo de tomas AV3.
Ello permite configurar la fuente conectada al grupo
de tomas AV3 para que se encienda automáticamente
y el equipo grabador conectado al grupo de tomas
AV1 para la grabación programada de la fuente
anterior, siempre que los equipos conectados
admitan dichas funciones.
AV4
Toma ocupada por el reproductor de Blu-ray
opcional.
AV5
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios.
AV6
Grupo de tomas AV para la conexión de equipos
de vídeo complementarios. Admite también la
conexión de unos auriculares, una cámara, una
videocámara o un dispositivo USB. Este grupo de
tomas se encuentra ubicado en el panel de
conexiones lateral (consulte la ilustración de la
página 27).
PUC (AV1 – AV3, AV5 – AV6)
Estas tomas permiten enviar señales de control de
infrarrojos a equipos externos conectados a un
grupo de tomas AV.
1 *NOTA: Conéctese sólo a una red de área local
(LAN) que no se extienda más allá de su planta,
casa o edificio.
POWER
LINK
CENTRE
1
1 (SUB)
2
3
4
5
6
MASTER LINK STAND
AV 5
R IN L IN VIDEO
IN
SPDIF PUC
SPDIF
SPDIF
PUC Y
Y
Pb
Pb
Pr SPDIF
Pr
AV 1
AV 3
AV 2
CONTROL
PUC
PUC
TTL RS232 PUC 1+2 IR-IN
HDMI IN HDMI OUT
A PROJECTOR OUT B C D
CINEMA CONTROL VGA IN
Analogue
LINK TV
OUT DVB-T/C AERIAL OUT DVB-S
26
