Conexión eléctrica
SMA Solar Technology AG
34
WB36TL_50TL-IES102011
Instrucciones de instalación

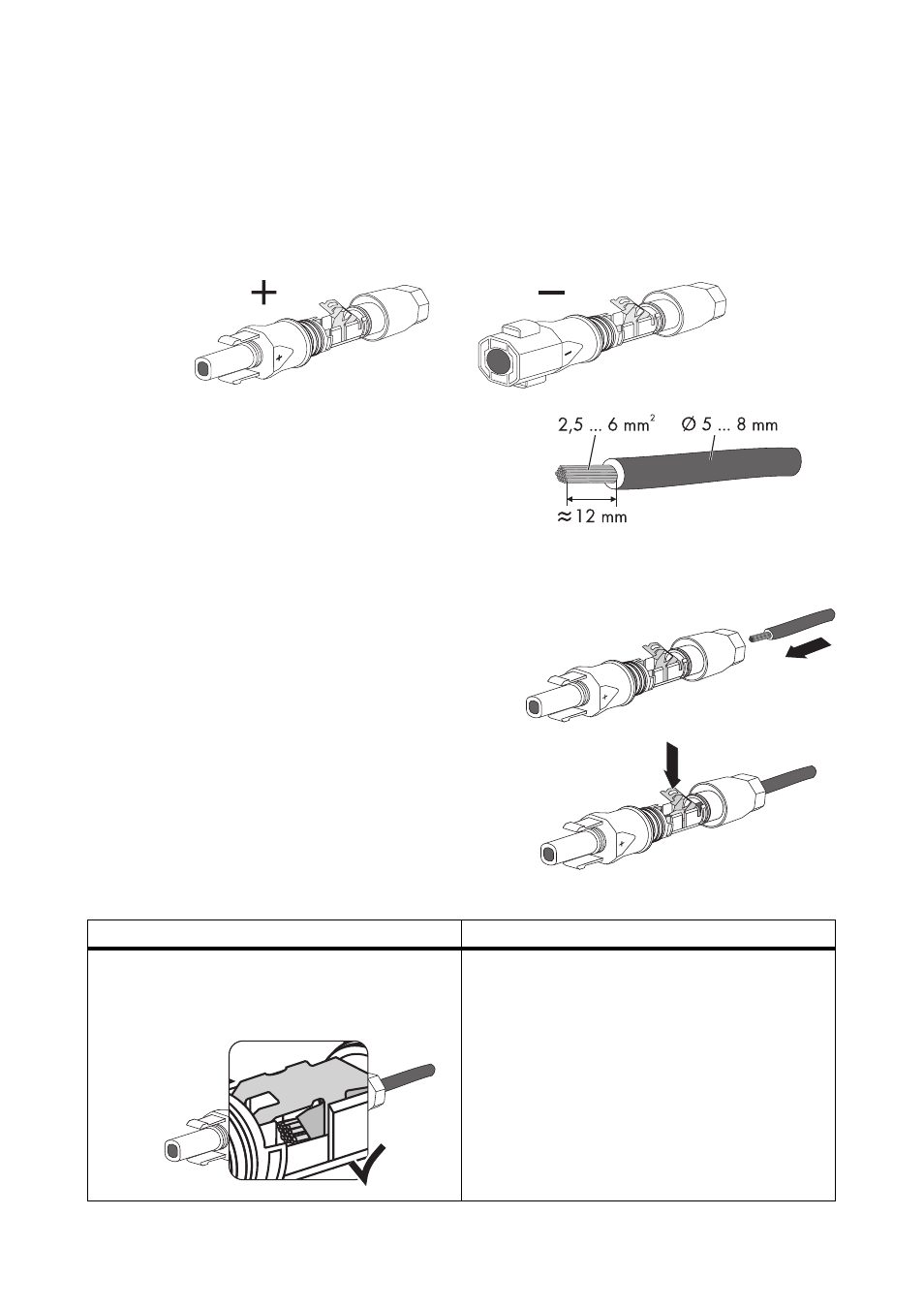

5.4.2 Confección del conector de CC
Para la conexión al inversor, las líneas de conducción de la Windy Boy Protection Box
(WBP‑Box 500‑11) deben estar equipadas con conectores.
Prepare los conectores tal como se describe a continuación. Tenga en cuenta la polaridad correcta.
Los conectores de CC están marcados con "+" y " − ".
Requisitos de los cables:
• Utilice un cable PV1‑F.
Procedimiento
1. Introduzca un cable pelado en el enchufe hasta el
tope.
2. Empuje hacia abajo el estribo de sujeción hasta
que escuche que ha quedado insertado.
3. Compruebe el correcto asentamiento del cable:
Resultado
Medida
☑ Si los conductores están visibles en la
grapa del estribo de sujeción, el cable está
asentado correctamente.
• Continúe con el punto 4.
