Conexión eléctrica SMA Solar Technology AG
32 WB36TL_50TL-IES102011 Instrucciones de instalación
5.3.3 Toma a tierra adicional de la carcasa
Si en el país de instalación se requiere una segunda conexión a tierra de seguridad, puede conectar
el inversor a tierra conectando una segunda toma a tierra al borne de conexión de la carcasa.
Procedimiento

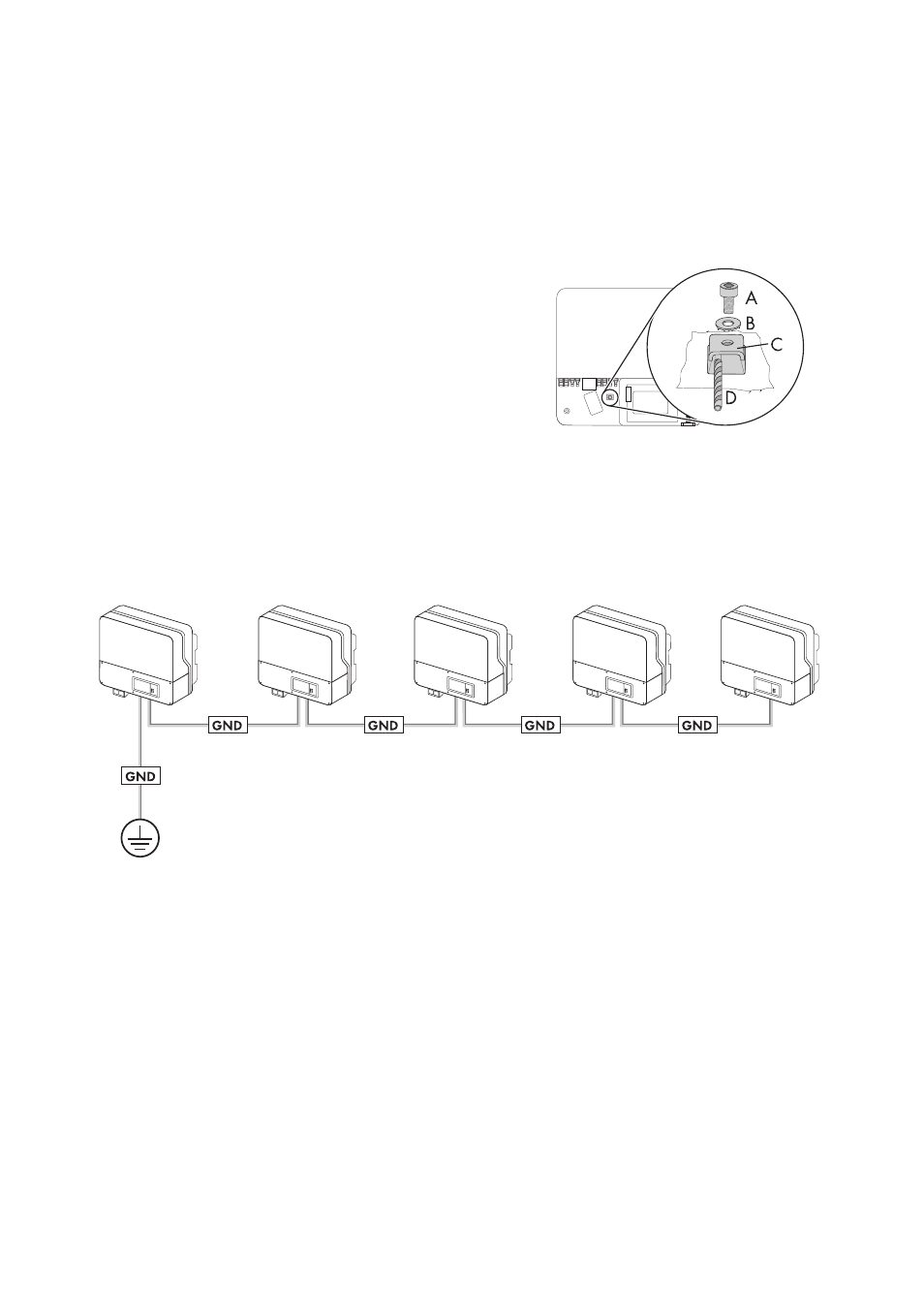

1. Afloje a medias el tornillo (A).
2. Conecte el cable de toma a tierra pelado (D) bajo
el estribo de sujeción (C) (sección máx. 16 mm²).
3. Atornille el borne (C).
El dentado de la arandela de cierre dentada (B)
debe apuntar hacia el estribo de sujeción.
☑ La carcasa del inversor está conectada a tierra
adicionalmente.
Puede conectar a tierra varios inversores como se ilustra abajo:
