5 Conexión eléctrica
SMA Solar Technology AG
20
Ukonstanter-IES103610
Instrucciones de instalación
5.5 Conectar el cable en el Sunny Central
Vista general del área de conexión en el Sunny Central

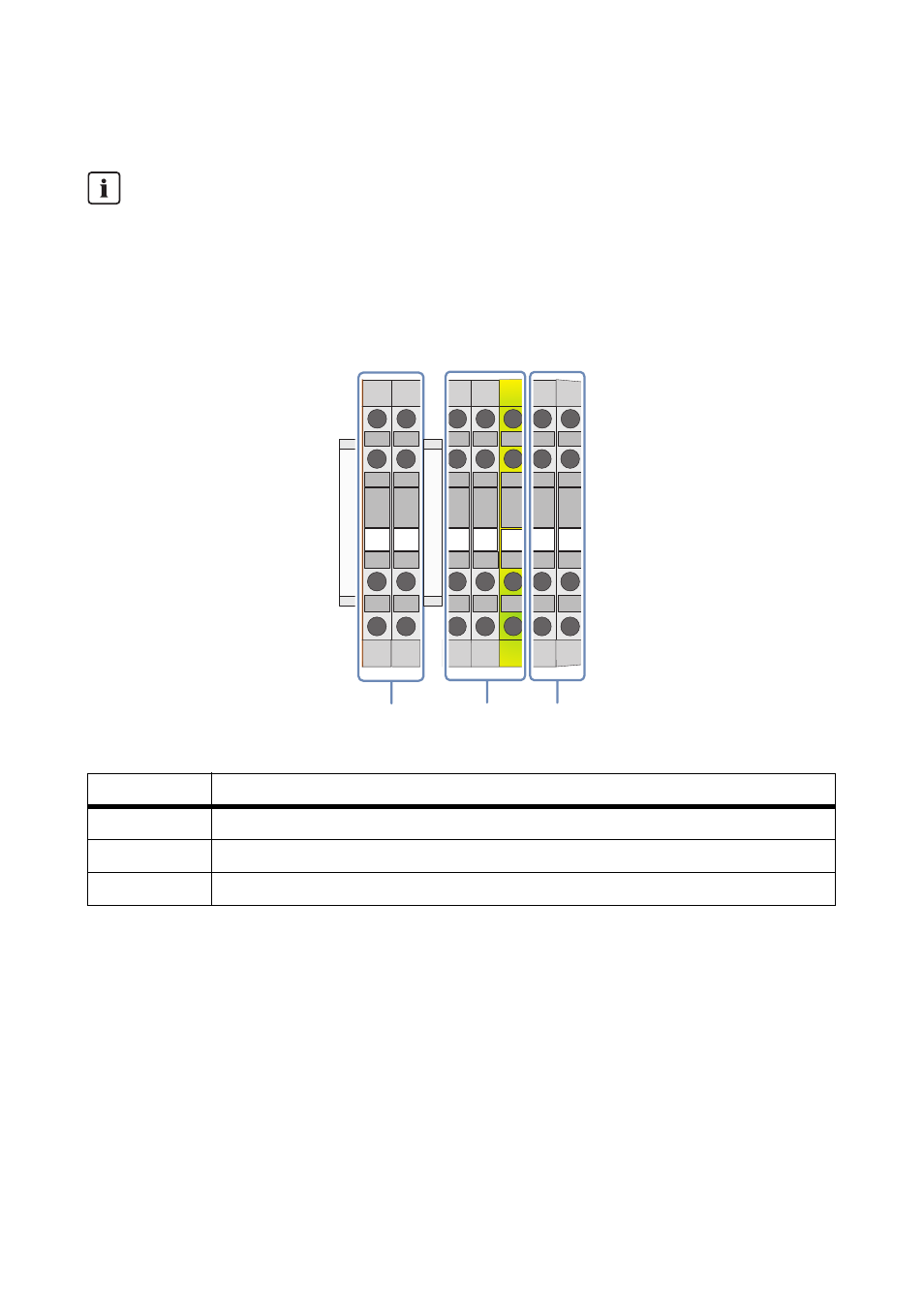

Figura 10: Regleta de bornes de conexión en el Sunny Central, en este caso para las opciones 2/0 y 5/5
Conexión a bloques de terminales
• Todos los bornes de conexión que no se utilicen se deben atornillar.
• Pele 5 mm del cable.
• Para la conexión del cable a los bloques de terminales deben observarse estos pares:
Esquema de conexiones
Es obligatorio utilizar el esquema de conexiones suministrado con el Sunny Central para las
conexiones eléctricas. Mediante la designación de los medios de producción puede
determinarse con exactitud la ubicación de la regleta de bornes.
Componente Descripción
A
Monitorización de la temperatura
B
Circuito de 230 V
C
Circuito de 415 V
M3
0,6 … 0,8 Nm
M4
1,5 … 1,8 Nm
M6
3,2 … 3,7 Nm
5
4
3
2
1
2
1
A
C
B
Z120
-X
120
Z121
-X
121
