SMA Solar Technology AG 5 Conexión eléctrica
Instrucciones de instalación Ukonstanter-IES103610 19

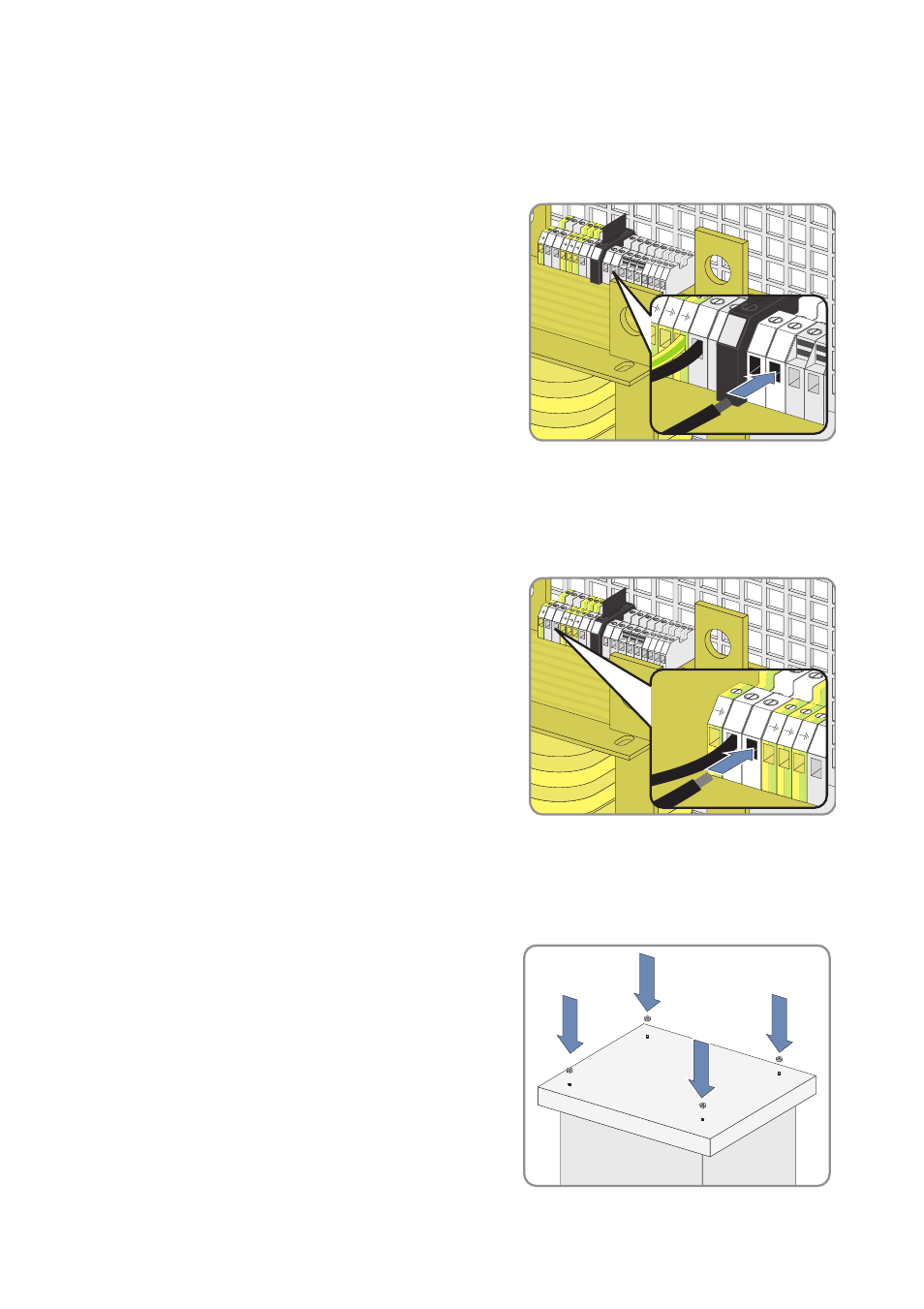

Conexión del circuito de 230 V
1. Pele el cable.
2. Conecte los cables a los bornes. Para ello utilice las
puntas de los hilos. Conecte el cable PE según se
indica en el esquema de conexiones.
3. Apriete los racores atornillados para cables.
Conexión del circuito de 415 V
1. Pele el cable.
2. Conecte los cables a los bornes. Para ello utilice las
puntas de los hilos.
3. Apriete los racores atornillados para cables.
Cierre del estabilizador de tensión
1. Coloque la tapa y apriétela con los tornillos.
U
415
u u u
230
230
230
1 2 3
4
U
415
u
u
u
230
230
230
U
415
u u u
230
230
230
1 2 3
4
U
415
u
